Предназначен для вырубки заготовки одной из деталей детского конструктора. Модель детали прилагается.
Размеры детали 81х73,4х1, материал сталь 08кп.
Габариты штампа в плане 230х300, высота штампа (закрытая) 243 мм.
Усилие пресса при длине вырубки 1180 мм и напряжениях среза 29,4 кгс/мм 44,5 тс.
Ставить на пресс КД 2328 63 тс.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -
- Штамп компаундный для штамповки пластины.1740 - 4416.00

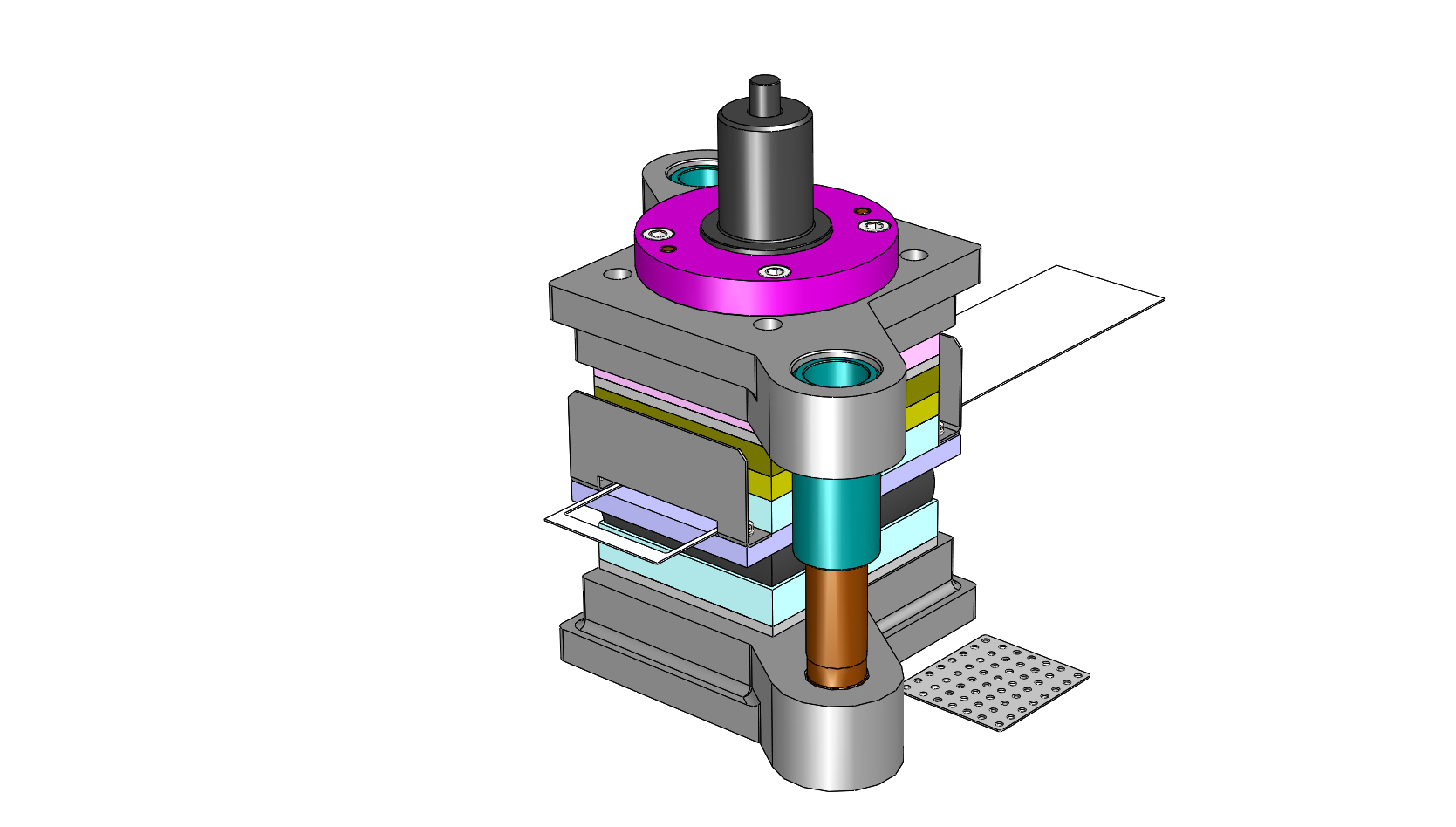

Штамп компаундный для штамповки пластины.1740 - 4416.00
0
1
189
0
0
150
Автор
Владимир
Царегородцев
Дата
25.04.2021
Язык
Русский
Состав
3D сборки, детали (SW2017), Комплект чертежной документации ( Компас 13)
Софт
SolidWorks 2017
Как открыть?
Содержимое архива
-
lock washers
-
Washer 6402_3_gost.sldprt
-
-
Хвостовик
-
Хвостовик 1034-0785.SLDASM
-
Фланец 1034-0785.02.SLDPRT
-
Подпятник 1034-0784.003.SLDPRT
-
Хвостовик 1034-0785.01.SLDPRT
-
-
Блок 1004-3285 160х125
-
Втулка 32.SLDPRT
-
Втулка 28.SLDPRT
-
Плита верхняя.SLDPRT
-
Плита нижняя.SLDPRT
-
Колонка 28.SLDPRT
-
Блок 1004-3285.SLDASM
-
Колонка 32.SLDPRT
-
-
screws
-
SC GOST 1491_gost.sldprt
-
SC GOST 11738_gost.sldprt
-
-
Чертежи
-
1740 - 4416.06 матрица.CDW
-
1740 - 4416.18 фланец хвостовика.CDW
-
1740 - 4416.09 пуансон-матрица.CDW
-
1740 - 4416.03 пуансонодержатель.CDW
-
1740 - 4416.01 рамка.CDW
-
1740 - 4416.16 пуансон.CDW
-
1740 - 4416.14 ограждение.CDW
-
1740 - 4416.24 толкатель.CDW
-
1740 - 4416.00 Д операционный эскиз.cdw
-
1740 - 4416 сборка лист 2.CDW
-
1740 - 4416.07 съёмник.CDW
-
1740 - 4416.22 толкатель.CDW
-
1740 - 4416.26 колонка 32.CDW
-
1740 - 4416.19 подпятник.CDW
-
1740 - 4416.20 упор боковой.CDW
-
Доработка нижней плиты.CDW
-
1740 - 4416.15 траверса.CDW
-
1740 - 4416.21 упор передний.CDW
-
1740 - 4416.02 прокладка пуансонов.CDW
-
1740 - 4416.08 прокладка резиновая.CDW
-
1740 - 4416.25 колонка 28.CDW
-
1740 - 4416.23 винт специальный.CDW
-
1740 - 4416.04 прокладка.CDW
-
1740 - 4416.17 хвостовик.CDW
-
1740 - 4416 сборка лист1.CDW
-
1740 - 4416.12 прокладка.CDW
-
Доработка верхней плиты.CDW
-
1740 - 4416.11 держатель.CDW
-
1740 - 4416 сборка лист 3.CDW
-
1740-4416 спецификация.SPW
-
1740 - 4416.05 выталкиватель.CDW
-
-
plain washer
-
Washer 11371_gost.sldprt
-
-
1740 - 4416.23 Винт специальный.SLDPRT
-
1740 - 4416.11 Держатель.SLDPRT
-
Штифт 8х110.SLDPRT
-
1740 - 4416.09 Пуансон-матрица.SLDPRT
-
Пакет нижний.SLDASM
-
1740 - 4416.02 Прокладка пуансонов.SLDPRT
-
1740 - 4416.24 Толкатель.SLDPRT
-
1740 - 4416.06 Матрица.SLDPRT
-
1740 - 4416.05 Выталкиватель.SLDPRT
-
1740 - 4416.07 Съёмник.SLDPRT
-
Штифт 8х40.SLDPRT
-
1740 - 4416.16 Пуансон.SLDPRT
-
1740 - 4416.00 СБ Штамп компаудный.JPG
-
Штифт 8х75.SLDPRT
-
1740 - 4416.21 Упор передний.SLDPRT
-
1740 - 4416.20 Упор боковой.SLDPRT
-
1740 - 4416.22 Толкатель.SLDPRT
-
Полоса.SLDPRT
-
1740 - 4416.14 Ограждение.SLDPRT
-
1740 - 4416.00 СБ Штамп компаудный.SLDASM
-
1740 - 4416.01 рамка.SLDPRT
-
1740 - 4416.15 Траверса.SLDPRT
-
1740 - 4416.12 Прокладка.SLDPRT
-
1740 - 4416.04 Ппрокладка.SLDPRT
-
1740 - 4416.03 Пуансонодержатель.SLDPRT
-
Пакет верхний.SLDASM
-
1740 - 4416.08 Прокладка резиновая.SLDPRT
-
Заготовка детали.SLDPRT
