Штамп последовательного действия для прошивки отверстий ф20 и ф10 мм.

0
1
433
6
1
100

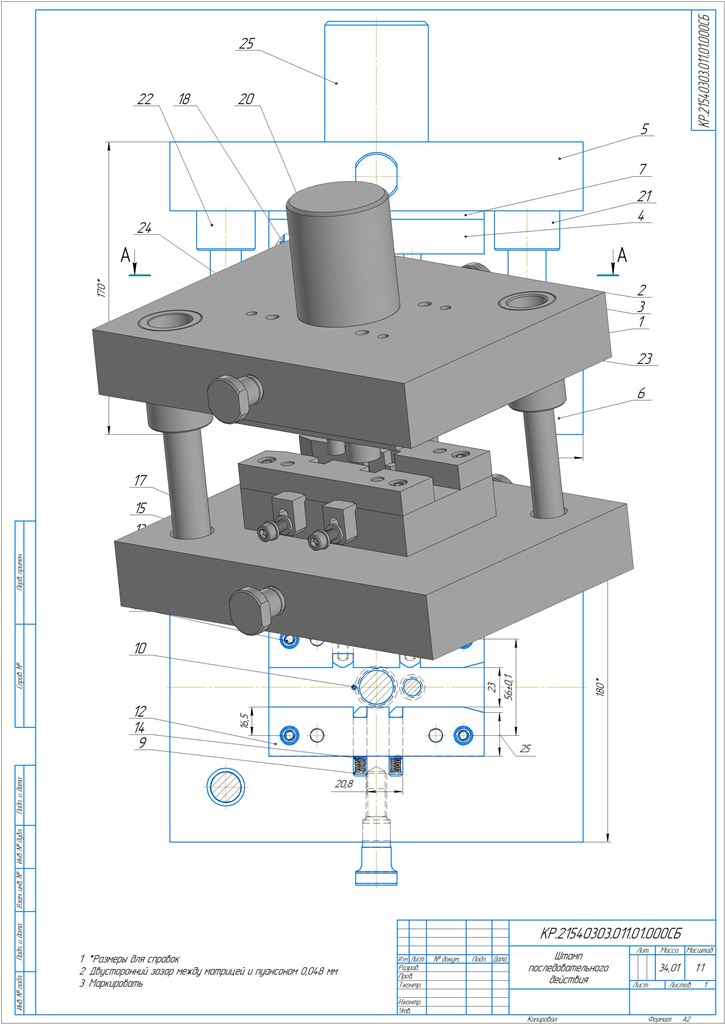

Чертеж Штамп последовательного действия для прошивки отверстий ф20 и ф10 мм.

Федеральное государственное бюджетное образовательное учреждение высшего образования
"Курский государственный университет"
Кафедра машиностроения
Проект по дисциплине "Проектирование оснастки"
На тему "Штамп последовательного действия"
Курск, 2021

Исходными данными послужили габариты детали и прошиваемых отверстий ф20 и ф10 мм.

вырубка последовательный пробивка Штамп
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Владимир Тимаков
Дата
17.06.2022
Язык
Русский
Состав
Штамп последовательного действия (СБ), Деталировка (матрица, пуансон пробивной, пуансон вырубной, пуансонодержатель, плита верхняя, плита нижняя, прокладка, прижим, временный упор, упор, планка правая, планка левая), Спецификация
Софт
КОМПАС-3D 18.1 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
