Штамп совмещенный Кронштейн 3D

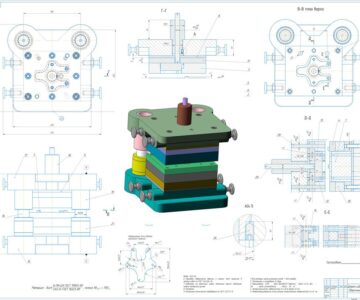

Штамп для холодной листовой штамповки, совмещенный пробивной и вырубной. Пресс КД2328. Расчетное усилие вырубки 52 тс

Состав: 3D Сборка (с возможностью разнесения деталей), 3D деталировка, Сборочный чертеж, Спецификация Язык документа

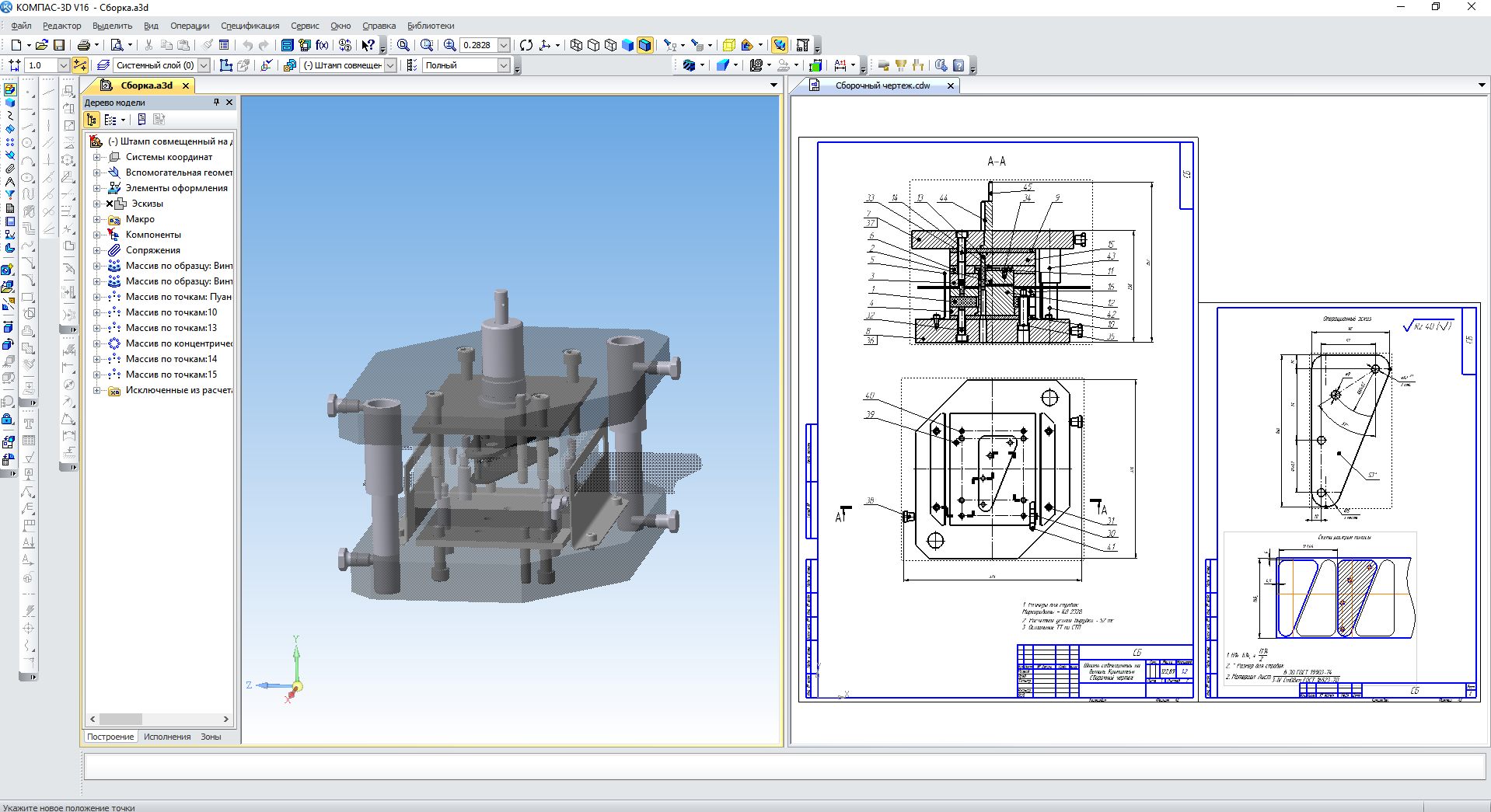

Софт: КОМПАС-3D 16

Просмотр файлов
Сборка\235.m3d
Сборка\Буфер.m3d
Сборка\Винт ГОСТ 11738-84.m3d
Сборка\Винт ГОСТ 18786-80 (2).m3d
Сборка\Винт ГОСТ 18786-80 (длина резьбы нестандарт, 9 мм).m3d
Сборка\Винт ГОСТ 18786-80.m3d
Сборка\Винт ГОСТ 18787-80.m3d
Сборка\Втулка ГОСТ 13120-83 (2).m3d
Сборка\Втулка ГОСТ 13120-83 (3).m3d
Сборка\Втулка ГОСТ 13120-83.m3d
Сборка\Выталкиватель.m3d
Сборка\Клавиатура.m3d
Сборка\Колонка ГОСТ 13118-83 исполнение 2 (2).m3d
Сборка\Колонка ГОСТ 13118-83 исполнение 2 (3).m3d
Сборка\Колонка ГОСТ 13118-83 исполнение 2.m3d
Сборка\Матрица.m3d
Сборка\Матрицедержатель.m3d
Сборка\Ограждение.m3d
Сборка\Отверстие гладкое сквозное (2).m3d
Сборка\Отверстие гладкое сквозное (3).m3d
Сборка\Отверстие гладкое сквозное (5).m3d
Сборка\Отверстие гладкое сквозное (6).m3d
Сборка\Отверстие гладкое сквозное (7).m3d
Сборка\Отверстие гладкое сквозное (8).m3d
Сборка\Отверстие гладкое сквозное.m3d
Сборка\Отверстие резьбовое глухое (2).m3d
Сборка\Отверстие резьбовое глухое (3).m3d
Сборка\Отверстие резьбовое глухое (4).m3d
Сборка\Отверстие резьбовое глухое.m3d
Сборка\Отверстие резьбовое сквозное.m3d
Сборка\Плита верхняя.m3d
Сборка\Плита нижняя.m3d
Сборка\Плита подкладная верхняя.m3d
Сборка\Плита подкладная нижняя.m3d
Сборка\Плита.m3d
Сборка\Плитка.m3d
Сборка\Полоса.m3d
Сборка\Пружина сжатия.m3d
Сборка\Пуансон d32.m3d
Сборка\Пуансон d5 скошенный.m3d
Сборка\Пуансон d5.m3d
Сборка\Пуансон d8,2.m3d
Сборка\Пуансон d9.m3d
Сборка\Пуансон крест большой.m3d
Сборка\Пуансон-матрица.m3d
Сборка\Пуансонодержатель.m3d
Сборка\Сборка.a3d
Сборка\Съемник.m3d
Сборка\Толкатель ГОСТ 18780-80 исполнение 1.m3d
Сборка\Упор ГОСТ 18740-80 (2).m3d
Сборка\Упор ГОСТ 18740-80.m3d
Сборка\Упор ГОСТ 18747-80 (сборка) (4)\Пружина ГОСТ 18793-80.m3d
Сборка\Упор ГОСТ 18747-80 (сборка) (4)\Упор ГОСТ 18747-80.m3d
Сборка\Упор ГОСТ 18747-80 (сборка) (5)\Пружина ГОСТ 18793-80.m3d
Сборка\Упор ГОСТ 18747-80 (сборка) (5)\Упор ГОСТ 18747-80.m3d
Сборка\Упор ГОСТ 18756-80 исполнение 1.m3d
Сборка\Упор.m3d
Сборка\Хвостовик ГОСТ 16715-71 исполнение 2.m3d
Сборка\Штырь транспортный ГОСТ 18816-80 (2).m3d
Сборка\Штырь транспортный ГОСТ 18816-80 (3).m3d
Сборка\Штырь транспортный ГОСТ 18816-80 (4).m3d
Сборка\Штырь транспортный ГОСТ 18816-80.m3d
Чертеж\Сборочный чертеж(1).jpg
Чертеж\Сборочный чертеж(2).jpg
Чертеж\Сборочный чертеж.cdw
Чертеж\Спецификация.spw
Чертеж\Штамп совмещенный.jpg
Сборка\Упор ГОСТ 18747-80 (сборка) (4)
Сборка\Упор ГОСТ 18747-80 (сборка) (5)
Сборка
Чертеж
