С помощью данного приспособления можно проконтролировать фактический диаметр футеровки и понять требуется ли нанесение новой футеровки или нет.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Приспособление для контроля износа футеровки индукционных печей Eges (макс. диаметр 720мм)
Приспособление для контроля износа футеровки индукционных печей Eges (макс. диаметр 720мм)
0
0
5
0
0
20
Сообщить о проблеме
Автор
wizWiz
Дата
02.03.2026
Язык
Русский
Состав

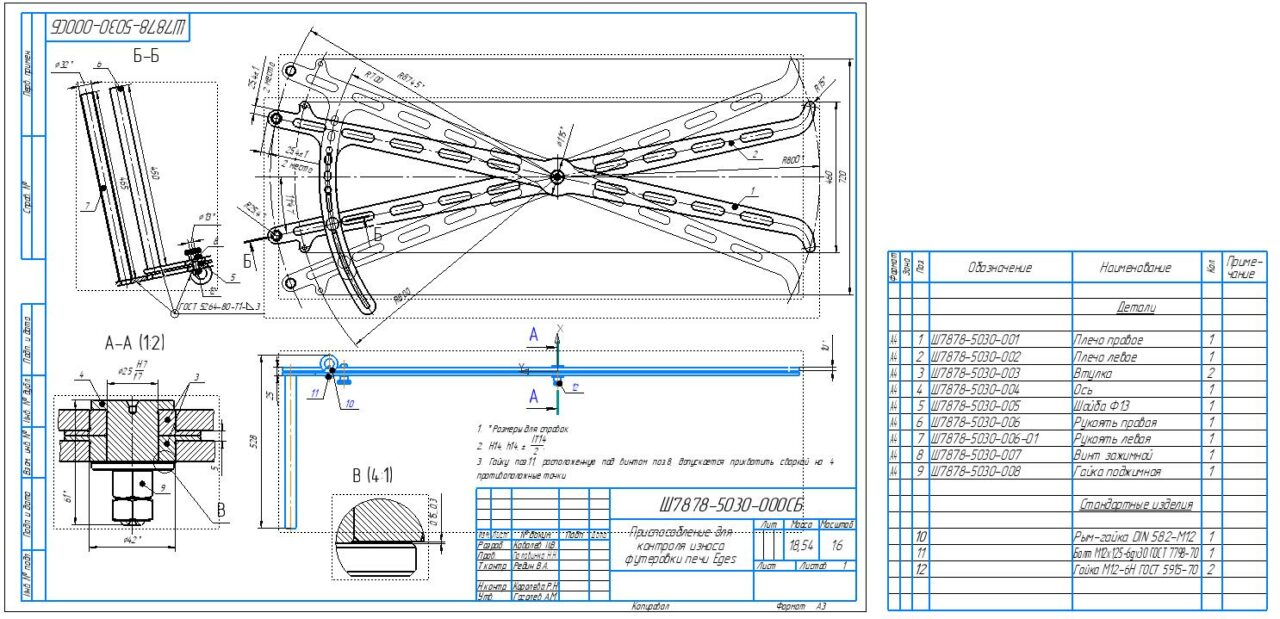

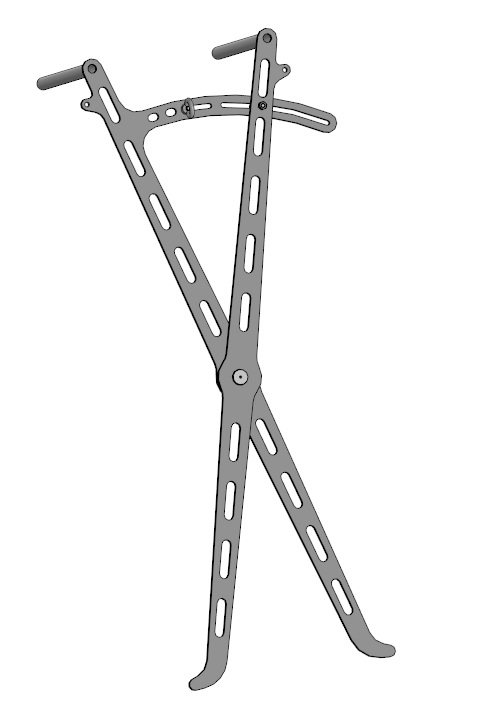

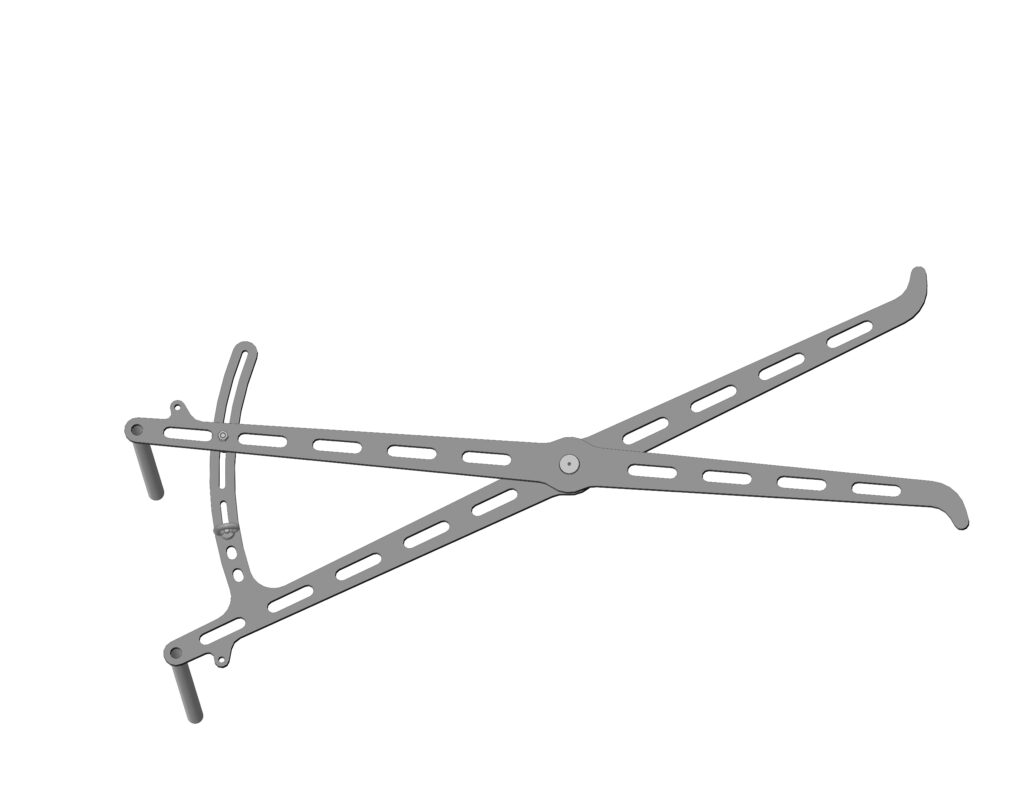

3Д модели: -Ш7878-5030-000СБ (раскрытие на Ф460мм); -Ш7878-5030-000СБ (раскрытие на Ф560мм); -Ш7878-5030-000СБ (раскрытие на Ф720мм); -Плечо правое _ Ш7878-5030-001; -Плечо левое _ Ш7878-5030-002; -Втулка _ Ш7878-5030-003; -Ось _ Ш7878-5030-004; -Шайба _ Ш7878-5030-005; -Рукоять _ Ш7878-5030-006; -Винт зажимной _ Ш7878-5030-007; -Гайка поджимная _ Ш7878-5030-008; -Жерло печи EGES. чертежи: -Ш7878-5030-000СБ Приспособление д-к футеровки Eges (сборочный чертеж); -Ш7878-5030-000СБ Приспособление д-к футеровки Eges (спецификация); -Плечо левое _ Ш7878-5030-001; -Плечо правое _ Ш7878-5030-002; -Втулка _ Ш7878-5030-003; -Ось _ Ш7878-5030-004; -Шайба _ Ш7878-5030-005; -Рукоять _ Ш7878-5030-006; -Винт зажимной _ Ш7878-5030-007; -Гайка поджимная _ Ш7878-5030-008.
Софт
КОМПАС-3D v21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Винт зажимной _ Ш7878-5030-007.cdw
-
Винт зажимной _ Ш7878-5030-007.m3d
-
Втулка _ Ш7878-5030-003.cdw
-
Втулка _ Ш7878-5030-003.m3d
-
Гайка поджимная _ Ш7878-5030-008.cdw
-
Гайка поджимная _ Ш7878-5030-008.m3d
-
Жерло печи EGES.m3d
-
Ось _ Ш7878-5030-004.cdw
-
Ось _ Ш7878-5030-004.m3d
-
Плечо левое _ Ш7878-5030-002.cdw
-
Плечо левое _ Ш7878-5030-002.m3d
-
Плечо правое _ Ш7878-5030-001.cdw
-
Плечо правое _ Ш7878-5030-001.m3d
-
Приспособление для контроля износа футеровки печи Eges _ Ш7878-5030-000СБ.spw
-
Рукоять _ Ш7878-5030-006.cdw
-
Рукоять _ Ш7878-5030-006.m3d
-
Ш7878-5030-000СБ (Ф460).a3d
-
Ш7878-5030-000СБ (Ф460).stp
-
Ш7878-5030-000СБ (Ф560).a3d
-
Ш7878-5030-000СБ (Ф560).stp
-
Ш7878-5030-000СБ (Ф720).a3d
-
Ш7878-5030-000СБ (Ф720).stp
-
Ш7878-5030-000СБ Приспособление д-к футеровки Eges.cdw
-
Шайба _ Ш7878-5030-005.cdw
-
Шайба _ Ш7878-5030-005.m3d
