«Проект цеха серийного производства стального литья мощностью 22 тыс.т/год в условиях АО «ССГПО» г.Рудный Разработка конструкции узлов встряхивающей формовочной машины для средних форм»

Карагандинский государственный университет, кафедра Металлургии.
Дипломная работа на тему: Проект цеха серийного производства стального литья мощностью 22 тыс.т/год. Разработка конструкции узлов встряхивающей формовочной машины для средних форм,
Караганда 2018 г.

Целью данной выпускной работы является проектирование нового литейного цеха на базе существующего в настоящее время литейного цеха. Показать проектировщику в качестве примера свою проектную работу, проанализировав помещения и оборудование основного цеха и используя полученные данные.

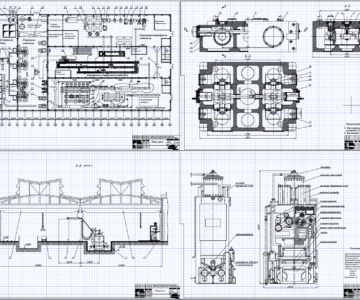

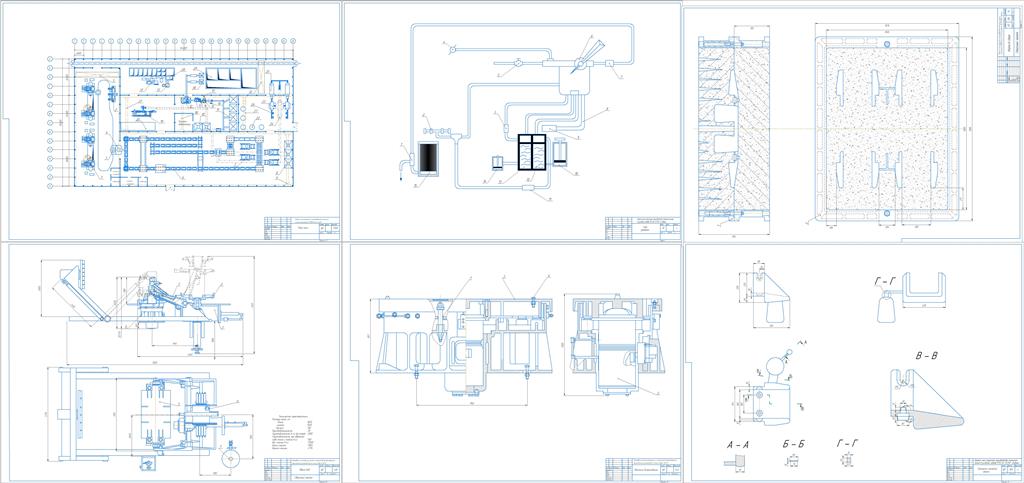

В первой части были проведены основные расчеты и разъяснение общих решений. На основании полученных результатов было выбрано необходимое оборудование, затем проведено детальное описание проектируемого цеха по планировке, графическое выполнение которого представлено на первых двух страницах дипломного проекта.
Второй раздел включает технологию изготовления слитков, входящих в общую номенклатуру выпускаемой продукции. В данной части дипломированный специалист продемонстрировал полученные знания по дисциплине "технология литейного производства", рассчитал расчет Литейной системы и дал разъяснения при выборе формовочных материалов. Кроме раздела, В пояснительной записке необходимо также прорисовать четыре необходимые страницы по технологии.
Третья часть дипломного проекта включает специальный раздел, который является целью выбора и обновления оборудования по заданным параметрам. Необходимо осуществить разработки и на их основе внести изменения, на основании которых выбранная установка отвечает всем требованиям задания. Последние четыре страницы графического раздела должны дать представление о выбранном оборудовании и его вычисляемых узлах.
Проектировщику в четвертой части необходимо проанализировать опасные и вредные производственные факторы, которые могут оказать влияние на работающих в литейном цехе, и дать решения по устранению этих факторов.
Производственной экологии посвящена пятая часть. Проведен анализ окружающей среды основного предприятия, названы объемы сбросов и отходов и предложены мероприятия по их повторному использованию или утилизации.
Описание технико-экономических понятий проекта является заключительной частью. Он рассчитывается путем сопоставления всех финансовых доходов и расходов с конечным выходом продукта, который суммируется как срок окупаемости.

Содержание

Введение

1. РАЗРАБОТКА ПРОЕКТА ЦЕХА……………………………………………..7
1.2.1 Расчет программы и оборудования.……………………….………………7
1.2.2 Плавильное отделение……………………………………………………...8
1.2.3 Формовочное отделение…………………………………………………..12
1.2.4 Стержневое отделение…………………………………………………….15
1.2.5 Смесеприготовительное отделение………………………………………17
1.2.6 Термообрубное отделение………………………………………………...20
2. Технология изготовления отливки «ЧЕРПАК ПИТАТЕЛЯ»……………...23
2.1 Анализ технологичности конструкции отливки…………………………...23
2.2 Обоснование выбора способа изготовления отливки……………………..23
2.3 Выбор материалов для изготовления формы и стержней………………...24
2.4 Разработка и расчет литниково – питающей системы…………………….28
2.4.1 Расчет литниковой системы………………………………………………28
2.4.2 Разработка конструкции прибыли………………………………………..31
2.4.3 Сборка формы……………………………………………………………...31
2.4.4 Модельный комплект……………………………………………………...31
2.5 Определение температуры заливки………………………………………...32
2.6 Продолжительность охлаждения отливки…………………………………32
2.7 Выбивка отливки из формы…………………………………………………32
3. РАЗРАБОТКА УЗЛОВ КОНСТРУКЦИИ ВСТРЯХИВАЮЩЕЙ ФОРМОВОЧНОЙ МАШИНЫ ДЛЯ СРЕДНИХ ФОРМ……………………...34
3.1 Конструкция механизмов прессования и встряхивания формовочных машин…………………………………………………………………………….34
3.2 Общее описание устройства и работы машины…………………………...40
3.3 Описание и расчет механизма уплотнения………………………………...43
3.4 Расчет пневматического встряхивающего механизма…………………….44
4. ОХРАНА ТРУДА……………………………………………………………..48
4.1 Анализ опасных и вредных факторов……………………………………...49
4.2 Мероприятия по улучшению условий труда……………………………....51
4.3 Расчет искусственного освещения………………………………………….54
4.4 Пожарная безопасность цеха………………………………………………..55
5. ПРОМЫШЛЕННАЯ ЭКОЛОГИЯ...................................................................59
5.1 Анализ состояния окружающей среды проектируемого литейного цеха..59
5.2 Расчет выбросов вредных веществ литейного цеха.....................................62
6 ТЕХНИКО – ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ДИПЛОМНОГО ПРОЕКТА...............................................................................................................67
6.1 Расчет численности промышленно-производственного персонала...........67
6.2 Расчет затрат на основные средства и амортизационные отчисления.......72
6.3 Расчет затрат на малоценные и быстроизнашивающиеся предметы........73
6.4 Расчет затрат на энергоресурсы и материалы..............................................73
6.5 Расчет прочих затрат.......................................................................................79
6.6 Расчет расходов на содержание и эксплуатацию оборудования (РСЭО)..79
6.7 Расчет себестоимости стальных отливок......................................................80
Заключение
Литература
