Уральский федеральный университет имени первого президента России Б.Н. Ельцина.
ВКР на тему: Модернизация привода и рабочего колеса вентилятора вагранки смолепекокосового цеха КХП ЕВРАЗ НТМК
2022г.
Несмотря на высокую эффективность градирен, данные устройства в ряде технологических линий испытывают ряд проблем связанных с конструкцией привода вентилятора охлаждения работающего в условиях высоких нагрузок.

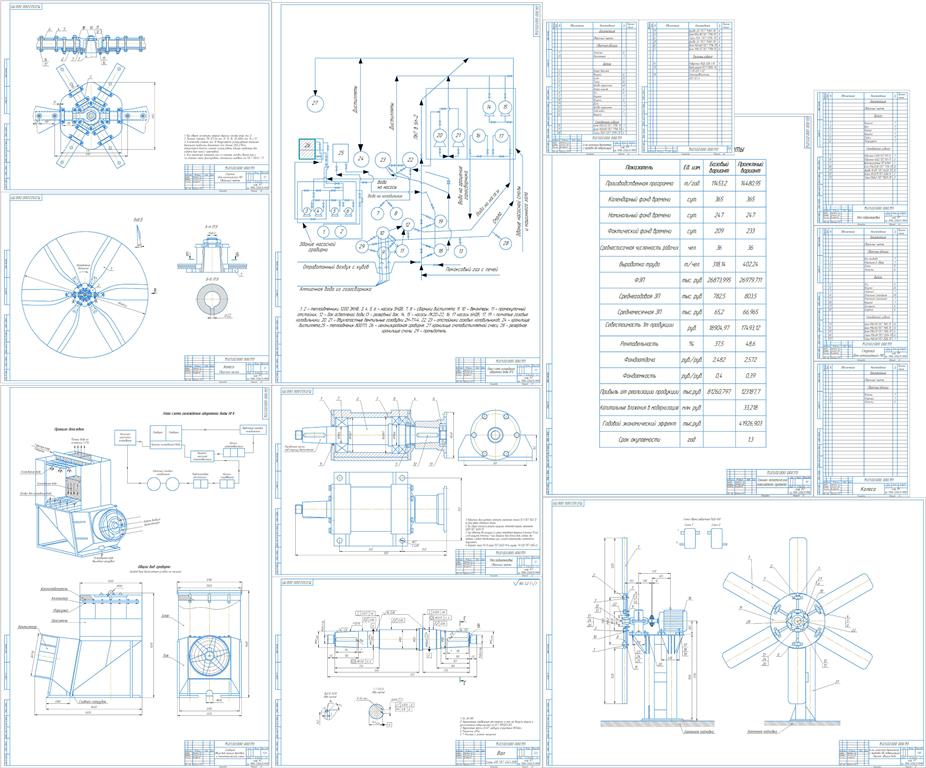

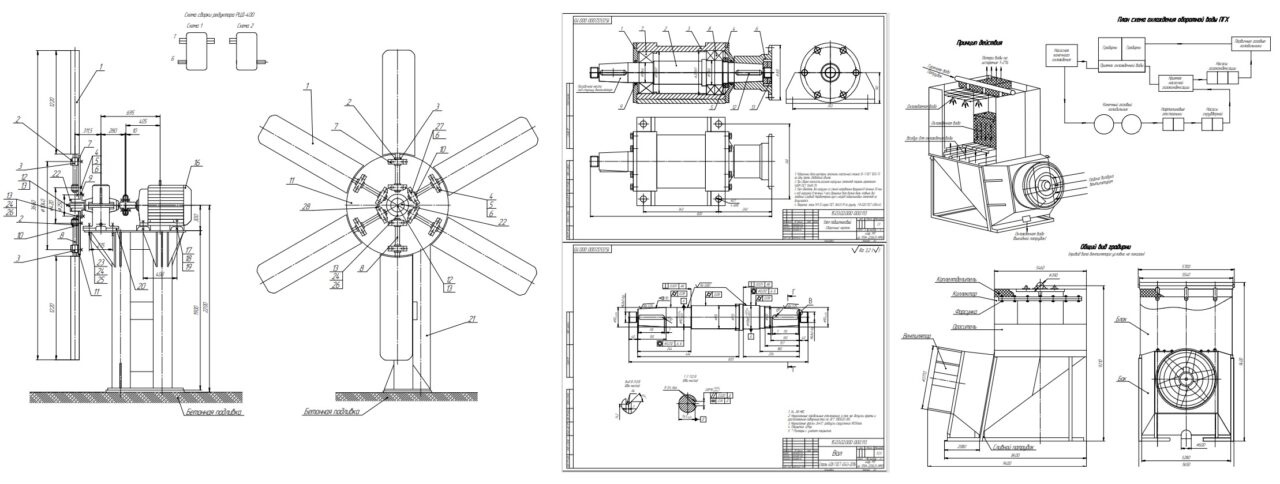

Типовая конструкция привода вентилятора состоит из металлических лопастей, закрепленных на стальном колесе, которое в свою очередь устанавливается на вал редуктора.
На рассматриваемом объекте в данной работе (привод и вентилятор вагранки) колесо с лопастями крепилось сразу на редуктор. Колесо и крылья выполнены стальными. Из-за неправильной балансировки (разбалансировке), несоблюдении правил эксплуатации и обслуживания, и ввиду высоких нагрузок часто вырывало валы, корпус редуктора трескался, выходили из строя подшипники и т.д.
Вентилятор градирни включает в себя ряд основных элементов (дета-лей), каждый из которых имеет свой вес, который может оказывать влияние на работу узла в целом.
Первое влияние веса деталей вентиляторной группы - это инерция. При работе вентилятора, вал и другие части привода вентилятора вращаются с определенной скоростью. Чем больше вес этих деталей, тем больше инерционных сил возникает при изменении их скорости. Это может вызвать значительные потери мощности на электродвигателе вентилятора, так как часть энергии будет уходить на преодолевание инерции деталей [15-16].
Второе влияние - это нагрузка на подшипники, чем больше вес этих деталей, тем больше нагрузка создается на подшипники, а следовательно - износ и возникновению проблем с работой градирни. Использование легких композиционных материалов и применение передовых технологий позволяют снизить вес деталей без ущерба для их надежности и функциональности.
Согласно ряду научных и опытно промышленных исследований при эксплуатации аппаратов АВО с применением композитных лопастей были поставлены и достигнуты следующие задачи [7-15, 16]:
- массогабаритные характеристики рабочего колеса уменьшились в среднем на 20-35%;
- уменьшились пусковые токи и динамические нагрузки на электродвигатель
- вибрационный уровень на подшипниковых опорах уменьшился в 2,5 раза;
- потребляемый ток в среднем уменьшился на 15-20%.....
Основная цель данной работы является модернизация зависимого привода вентилятора, за счет введения композитного РК вентилятора и установки подшипникового узла с целью минимизации нагрузок действующих на элементы привода и увеличения эксплуатационной надежности.
Содержание
Введение
1 обоснование и постановка задачи
1.1 краткая описание и назначение смолепекокосового цеха
1.2 назначение, принцип действия и эффективность градирни на металлургическом производстве
1.3 основные неисправности и мероприятия по модернизации вентиляторного узла градирни
2 расчетно-технологический раздел
2.1 технологический расчет градирни
2.1.1 определение полного аэродинамического сопротивления градирни
2.1.2 определение подачи вентилятора
2.2 кинематический расчет привода
2.3 силовой расчет зубчатых колес
2.4 расчет подшипникового узла
2.4.1 определение минимального диаметра вала
2.4.2 определение реакций подшипниковых опор
2.4.3 выбор подшипников
2.5 выводы по разделу
3 эксплуатация и обслуживание привода рк вентилятора градирни
3.1 общие требования
3.2 монтаж, эксплуатация и обслуживание электродвигателя 5аи180m2
3.2.1 монтаж
3.2.2 эксплуатация и обслуживание
3.2.3 возможные неисправности электродвигателя и методы устранения
3.3 монтаж, эксплуатация и обслуживание редуктора
3.3.1 монтаж
3.3.2 техническое обслуживание редуктора
3.3.3 возможные неисправности редуктора и методы устранения
3.4 монтаж, эксплуатация и обслуживание подшипникового узла
3.4.1 монтаж
3.4.2 эксплуатация и обслуживание
4 технико-экономический анализ
4.1 определение затрат на модернизацию градирни
4.2 расчет производственной программы
4.3 показатели использования оборудования
4.4 расчет показателей по труду и заработной плате
4.5 расчет текущих затрат на производство и реализацию продукции.
Заключение
Список используемой литературы
