«Уральский федеральный университет имени первого Президента России Б.Н. Ельцина»
Институт новых материалов и технологий
Кафедра металлургических и роторных машин
КУРСОВАЯ РАБОТА по дисциплине: «Ремонт и монтаж металлургического оборудования»
тема: «Выверка базовой детали машины по осям и по высоте. Расчет фундаментных болтов»

Исходные данные
Редуктор работает в условиях воздействия динамических нагрузок;
Полный вес базовой детали G = 9,22 кН;
Расчётная опрокидываемая нагрузка, действующая на фундамент
при работе Р0 = 65 кН;
Расчётный опрокидывающий момент М = 70 кН ∙ м;
Расчётная статическая горизонтальная сдвигающая нагрузка Q = 45 кН;
Число фундаментных болтов n = 8;
Болты из стали ВСт3, [σр] = 140 МПа;
Способ установки – на подкладках;
Число циклов нагружения N = 0,65 ∙ 106;
Бетон фундамента М150.

В процессе выполнения курсовой работы определены последовательность и схемы выполнения основной механомонтажной операции – выверка базовой детали по осям и по высоте при установке его на фундамент с опиранием на подкладки и на бетонную подливку с жёстким креплением восемью болтами М30 на 8 пакетах подкладок с расчётным размерами их в плане 120х100 и высотой 50 мм.

Содержание
Исходные данные
Введение
1. Способ установки базовой детали на фундамент
2. Способ крепления базовой детали
2.1. Расчёт фундаментных болтов
3. Описание выверки базовой детали
3.1. Определение размеров подкладок
3.2. Применяемый инструмент и приборы
3.3. Установка базовой детали в проектное положение
Заключение
Список литературы
Чертеж



Дата
09.09.2019
Язык
Русский
Состав

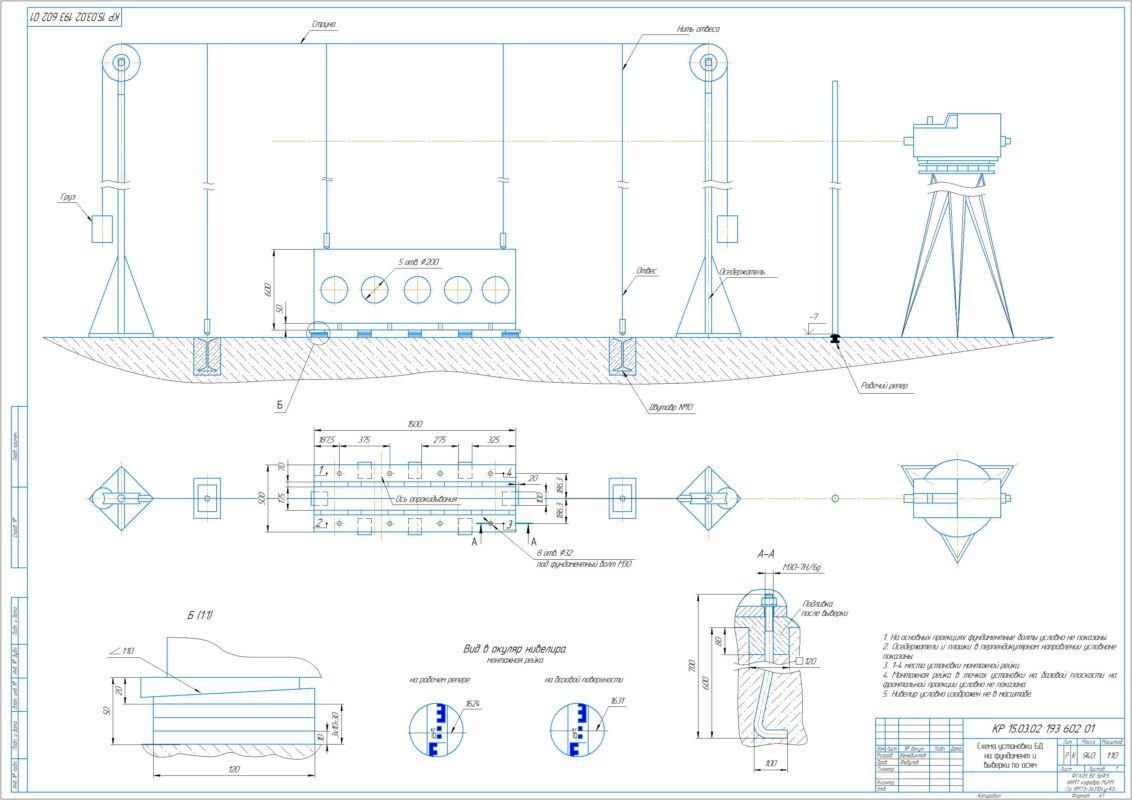

Пояснительная записка( ПЗ), Схема установки базовой детали( БД) на фундамент и выверки по осям.
