УрФУ. Кафедра МиРМ. Тема: Выверка базовой детали по осям и высоте.
Расчет фундаментных болтов. Екатеринбург 2022 год.
В курсовой работе рассматривается базовая деталь – станина.
В курсовой работе предоставлены расчеты, по которым находятся размеры фундаментных болтов, проверка фундаментных болтов на прочность и определение размеров подкладок.
В выверке базовой детали описывается:
1) применяемый инструмент и приборы;
2) определение размеров подкладок;

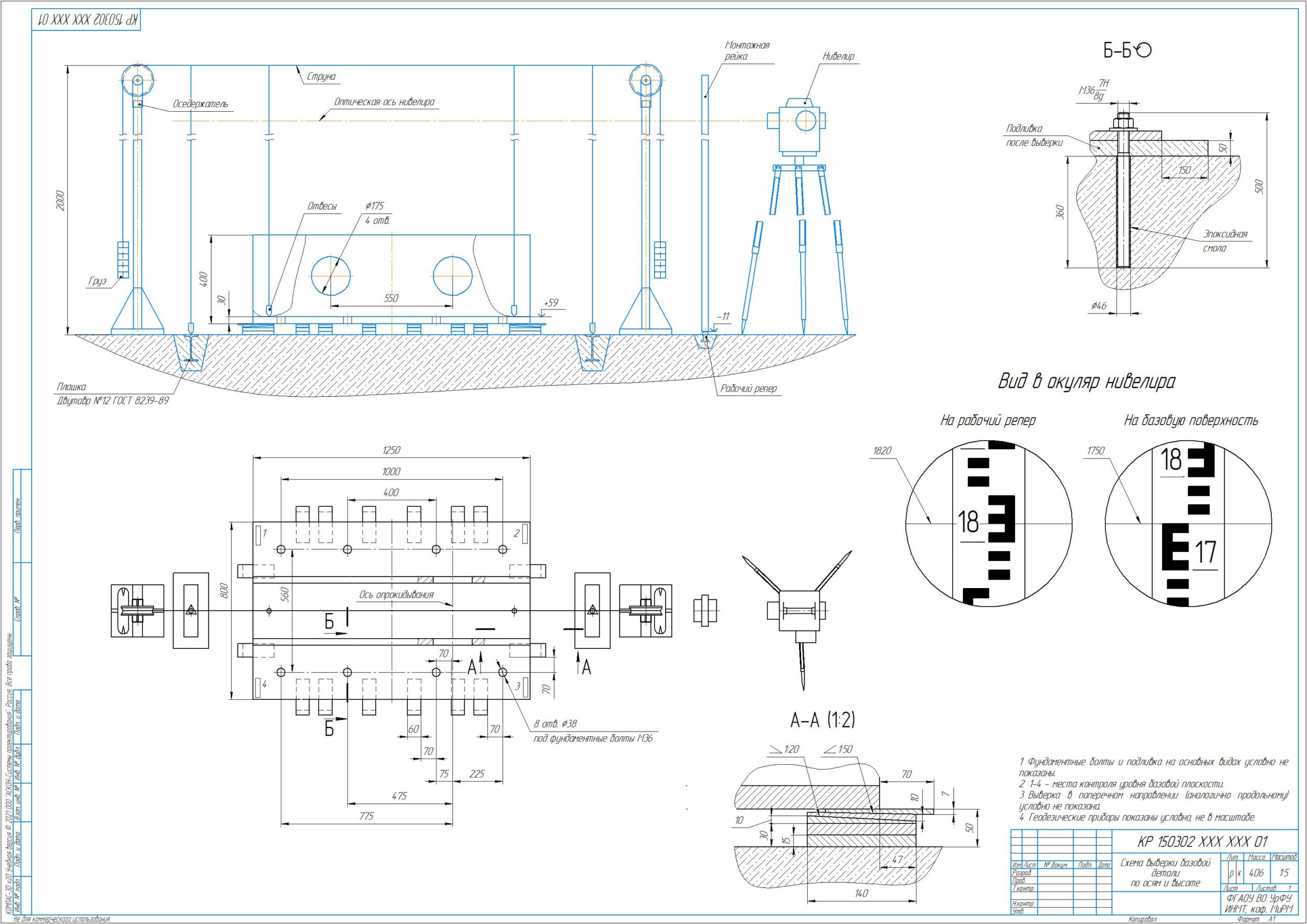

3) установка базовой детали в проектное положение и описание выверки базовой детали.
Пояснительная записка содержит 18 страниц, 6 рисунков, 2 таблицы. Список используемой литературы, состоящий из 8 источников. Графическая часть содержит 1 лист формата А1.
