Уральский федеральный университет имени первого Президента России Б.Н, Ельцина
Институт новых материалов и технологий
Кафедра «Металлургические и роторные машины»
Курсовая работа по дисциплине «Ремонт и монтаж металлургического оборудования»

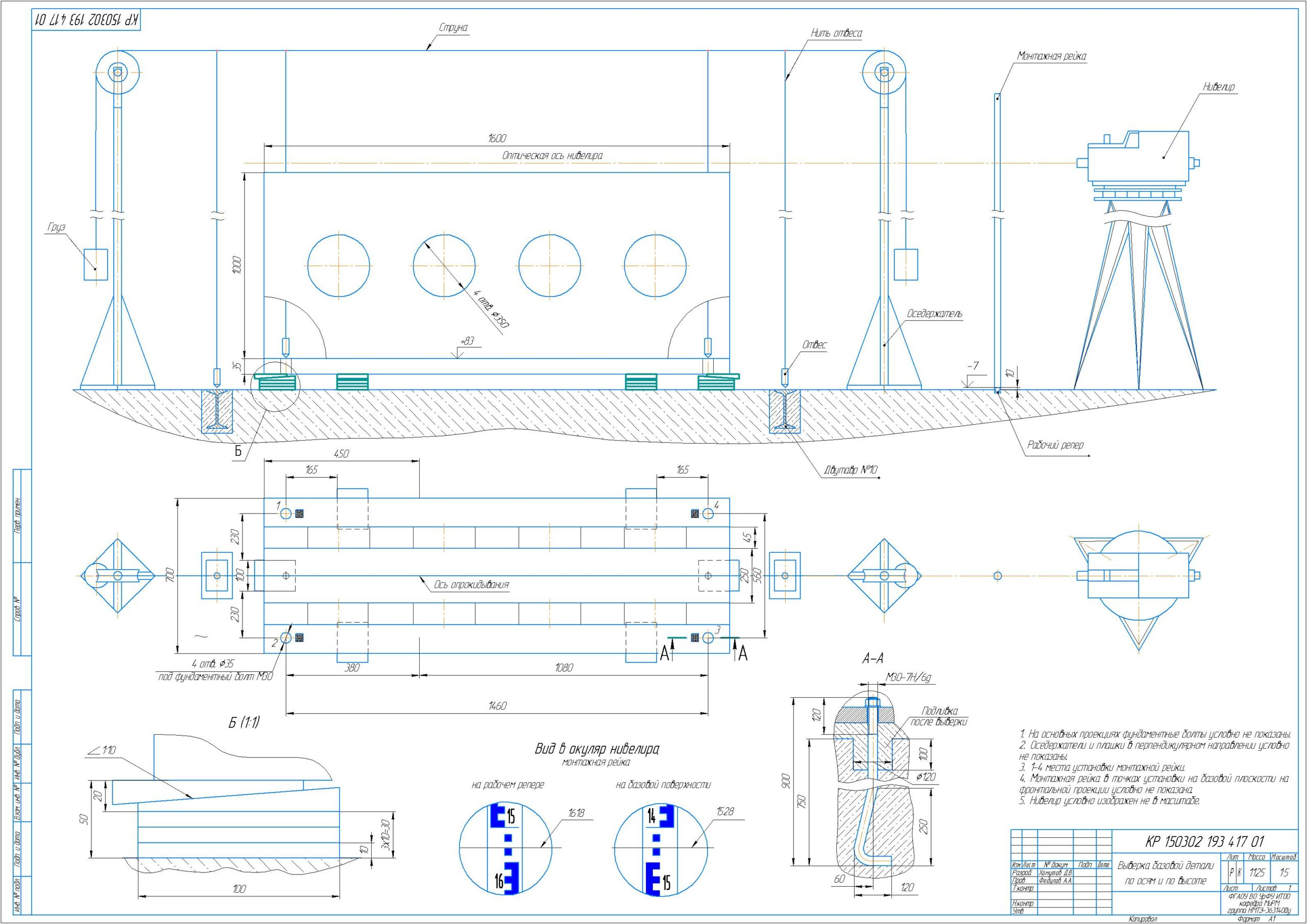

Тема: «Выверка базовой детали по осям и высоте. Расчет фундаментных болтов»
Екатеринбург 2019
ИСХОДНЫЕ ДАННЫЕ
Вариант: 8
Рабочий репер: -13
Вид в окуляр нивелира на репер: 1618
Геометрия (мм):
a×b: 700×1600
c: 35
d: 1000
e: 45
f: 250
Отверстия (мм):
D: 350
m: 4
Количество под болты, n: 4
Ось опрокидывания, мм: 450
M, кН∙м: 17
Q, кН: 42
Р, кН: 24
m: 1125
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ИСХОДНЫЕ ДАННЫЕ
1 СПОСОБ УСТАНОВКИ БАЗОВОЙ ДЕТАЛИ НА ФУНДАМЕНТ
2 СПОСОБ КРЕПЛЕНИЯ БАЗОВОЙ ДЕТАЛИ К ФУНДАМЕНТУ
2.1 Исходные данные для расчета фундаментных болтов
2.2 Расчет фундаментных болтов
2.3 Проверка фундаментных болтов на выносливость
3 ОПИСАНИЕ ВЫВЕРКИ БАЗОВОЙ ДЕТАЛИ
3.1 Определение размеров подкладок
3.2 Применяемые инструменты и приборы
3.3 Установка базовой детали в проектное положение
3.4 Выверка базовой детали
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ
