Сварка корпуса гидроцилиндра

Омский государственный технический университет
Машиностроительный институт
Кафедра "Машиностроение и материаловедение"
Секция "Оборудование и технология сварочного производства"
ВКР на тему : "Сварка корпуса гидроцилиндра"
Омск 2019

Целью работы является разработка технологического процесса сборки и сварки гидроцилиндра, выбор стандартного основного сварочного и вспомогательного оборудования и конструирование технологической оснастки для сборки и сварки гидроцилиндров одностороннего действия
В данной работе проведен анализ способов сварки, выполнен выбор материалов для сварки, разработана технология сборки и сварки корпуса гидроцилиндра.

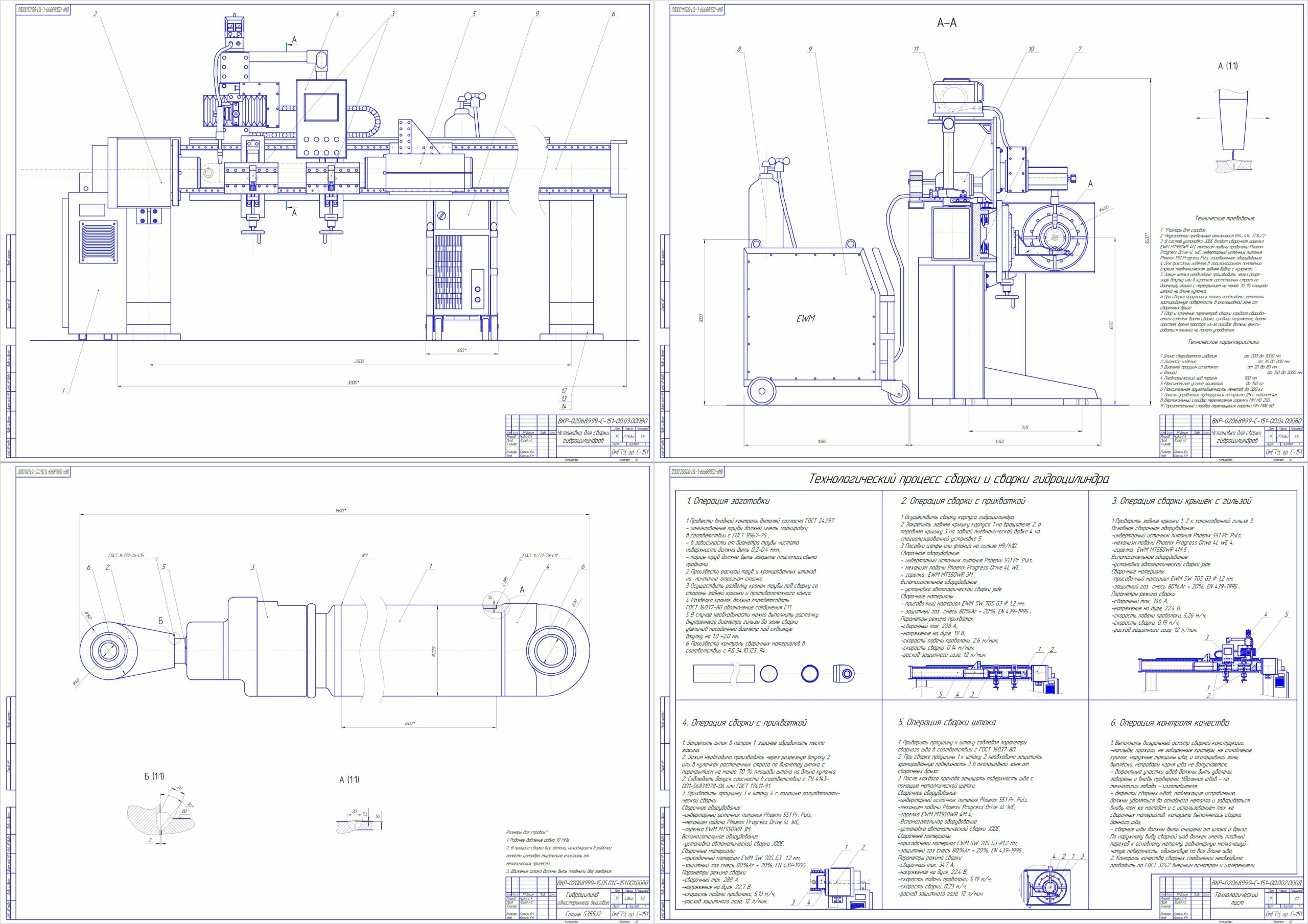

Дипломная работа состоит из 5 чертежей формата А1: Гидроцилиндр (ВО), Стенд для сборки(ВО), Установка- 2 вида (ВО), технологического листа, записки и презентации.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1 АНАЛИЗ СОСТОЯНИЯ ВОПРОСА 6
1.1 Характеристика изделия и условия эксплуатации 6
1.2 Материал изделия и его свариваемость 8
1.3 Выбор способа сварки 11
1.4 Выбор направления работы 21
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 22
2.1 Выбор сварочных материалов 22
2.2 Расчёт параметров режима дуговой сварки в защитном газе плавящимся электродом 26
2.3 Технологический процесс сборки и сварки гидроцилиндра 30
2.4 Контроль качества…………………………………………………………...44
3 КОНСТРУКТОРСКИЙ РАЗДЕЛ 46
3.1 Выбор источника питания 50
3.2 Описание основного сварочного оборудования 53
3.3 Установка для сварки кольцевых швов гильзы 46
3.4 Стенд для механизированной сборки гидроцилиндра 48
ЗАКЛЮЧЕНИЕ 59
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 60
