Сварочный стол с перфорацией.
Размер 1500х3000х850 мм
Оснастка в комплекте.
Толщина листа S 8 мм.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Сварочное производство -
- Сварочный стол 1500х3000х850 с перфорацией

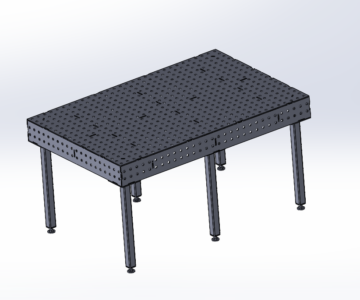

Сварочный стол 1500х3000х850 с перфорацией
6
80
2771
99
9
100
Сообщить о проблеме
Автор
Вячеслав Мовчан
Дата
17.08.2022
Язык
Русский
Состав

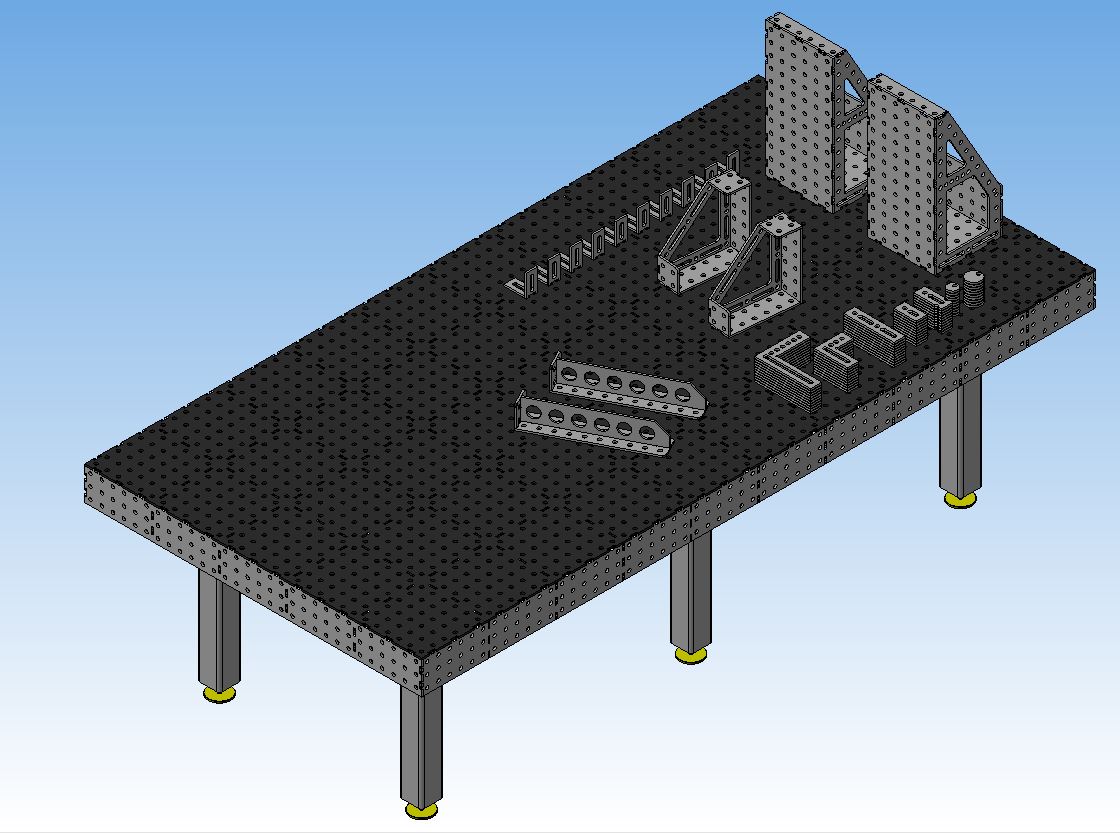

3D сборка, модели, фрагменты, раскрой
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
01.000 - Столешница S8.dxf
-
01.000 - Столешница S8.m3d
-
01.000 - Столешница S8.m3d.frw
-
01.002 - Стенка боковая S8.dxf
-
01.002 - Стенка боковая S8.m3d
-
01.002 - Стенка боковая S8.m3d.frw
-
01.003 - Стенка боковая 2 S8.dxf
-
01.003 - Стенка боковая 2 S8.m3d
-
01.003 - Стенка боковая 2 S8.m3d.frw
-
01.004 - Перегородка1 S8.dxf
-
01.004 - Перегородка1 S8.m3d
-
01.004 - Перегородка1 S8.m3d.frw
-
01.005 - Перегородка 2 S8.dxf
-
01.005 - Перегородка 2 S8.m3d
-
01.005 - Перегородка 2 S8.m3d.frw
-
01.006 - Пластина крепления ножек 2 S8.dxf
-
01.006 - Пластина крепления ножек 2 S8.m3d
-
01.006 - Пластина крепления ножек 2 S8.m3d.frw
-
01.007 - Пластина крепления ножек 1 S8.dxf
-
01.007 - Пластина крепления ножек 1 S8.m3d
-
01.007 - Пластина крепления ножек 1 S8.m3d.frw
-
01.008 - Пластина крепления ножек 3 S8.dxf
-
01.008 - Пластина крепления ножек 3 S8.m3d
-
01.008 - Пластина крепления ножек 3 S8.m3d.frw
-
01.010 - Опорный пятак S8.dxf
-
01.010 - Опорный пятак S8.m3d
-
01.010 - Опорный пятак S8.m3d.frw
-
02.001 - Столешница S8.dxf
-
02.001 - Столешница S8.m3d
-
02.001 - Столешница S8.m3d.frw
-
02.002 - Основание S8.dxf
-
02.002 - Основание S8.m3d
-
02.002 - Основание S8.m3d.frw
-
02.003 - Боковая стенка S8.dxf
-
02.003 - Боковая стенка S8.m3d
-
02.003 - Боковая стенка S8.m3d.frw
-
02.004 - Торцевая стенка 1 S8.dxf
-
02.004 - Торцевая стенка 1 S8.m3d
-
02.004 - Торцевая стенка 1 S8.m3d.frw
-
02.005 - Торцевая стенка 2 S8.dxf
-
02.005 - Торцевая стенка 2 S8.m3d
-
02.005 - Торцевая стенка 2 S8.m3d.frw
-
03.001 - Боковая сторона S8.dxf
-
03.001 - Боковая сторона S8.m3d
-
03.001 - Боковая сторона S8.m3d.frw
-
03.002 - Стенка 1 S8.dxf
-
03.002 - Стенка 1 S8.m3d
-
03.002 - Стенка 1 S8.m3d.frw
-
03.005 - Основание 1 S8.dxf
-
03.005 - Основание 1 S8.m3d
-
03.005 - Основание 1 S8.m3d.frw
-
04.001 - Основание 3 S8.dxf
-
04.001 - Основание 3 S8.m3d
-
04.001 - Основание 3 S8.m3d.frw
-
04.002 - Ребро 1 S8.dxf
-
04.002 - Ребро 1 S8.m3d
-
04.002 - Ребро 1 S8.m3d.frw
-
04.003 - Ребро 2 S8.dxf
-
04.003 - Ребро 2 S8.m3d
-
04.003 - Ребро 2 S8.m3d.frw
-
05.001 - Упор 1 S8.dxf
-
05.001 - Упор 1 S8.m3d
-
05.001 - Упор 1 S8.m3d.frw
-
05.002 - Упор 2 S8.dxf
-
05.002 - Упор 2 S8.m3d
-
05.002 - Упор 2 S8.m3d.frw
-
05.003 - Упор 3 S8.dxf
-
05.003 - Упор 3 S8.m3d
-
05.003 - Упор 3 S8.m3d.frw
-
05.004 - Упор 4 S8.dxf
-
05.004 - Упор 4 S8.m3d
-
05.004 - Упор 4 S8.m3d.frw
-
05.005 - Упор 5 S8.dxf
-
05.005 - Упор 5 S8.m3d
-
05.005 - Упор 5 S8.m3d.frw
-
05.006 - Угольник 1 S8.dxf
-
05.006 - Угольник 1 S8.m3d
-
05.006 - Угольник 1 S8.m3d.frw
-
05.007 - Угольник 7 S8.dxf
-
05.007 - Угольник 7 S8.m3d
-
05.007 - Угольник 7 S8.m3d.frw
-
06.001 - Основание 1 S8.dxf
-
06.001 - Основание 1 S8.m3d
-
06.001 - Основание 1 S8.m3d.frw
-
06.002 - Основание 2 S8.dxf
-
06.002 - Основание 2 S8.m3d
-
06.002 - Основание 2 S8.m3d.frw
-
07.001 - Скоба 1 S8.dxf
-
07.001 - Скоба 1 S8.m3d
-
07.001 - Скоба 1 S8.m3d.frw
-
07.002 - Основание 1 S8.dxf
-
07.002 - Основание 1 S8.m3d
-
07.002 - Основание 1 S8.m3d.frw
-
07.003 - Рычаг 1 S8.dxf
-
07.003 - Рычаг 1 S8.m3d
-
07.003 - Рычаг 1 S8.m3d.frw
-
Вертикальная стойка.a3d
-
Вертикальная стойка 3.a3d
-
Нога.a3d
-
Расширитель стола.a3d
-
Сварочный стол 1500х3000.a3d
-
-
Струбцина.a3d
-
Упор.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Bengun Bengun
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности

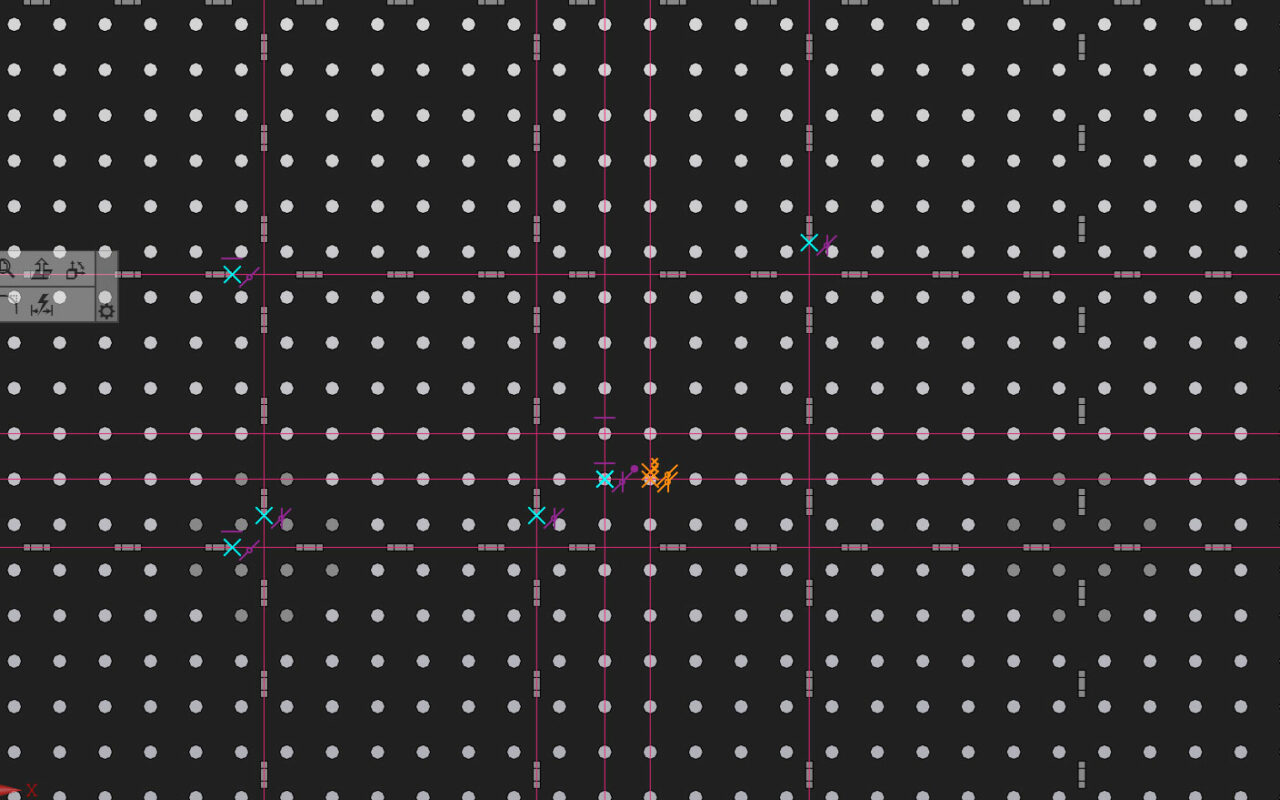

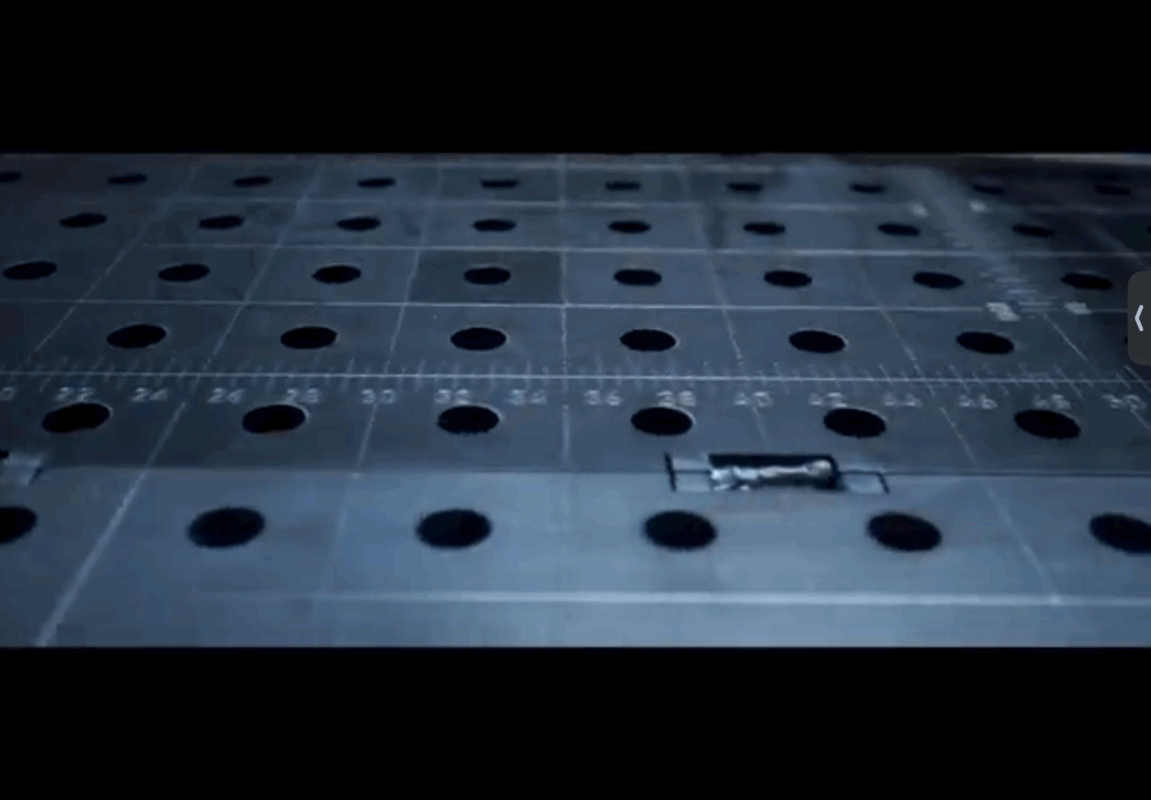

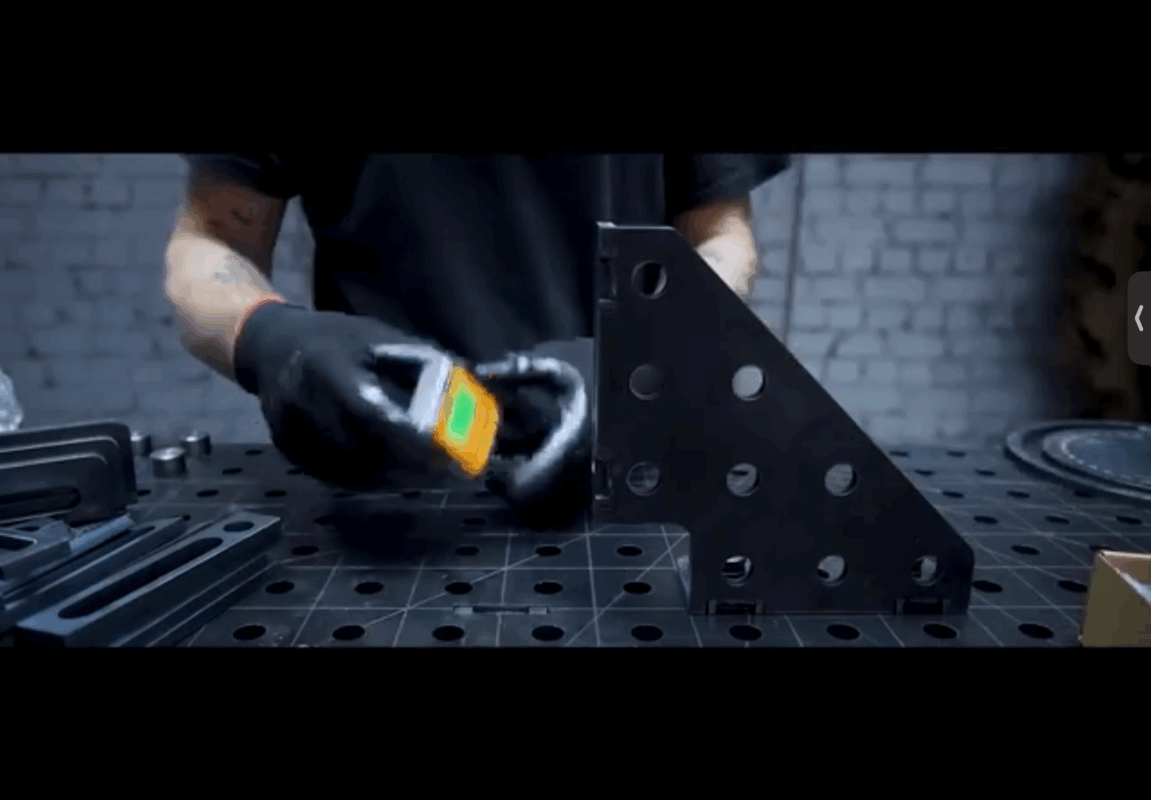

Разметка проводилась лазером на глубину 1мм
сетка имеет размер 50*50мм

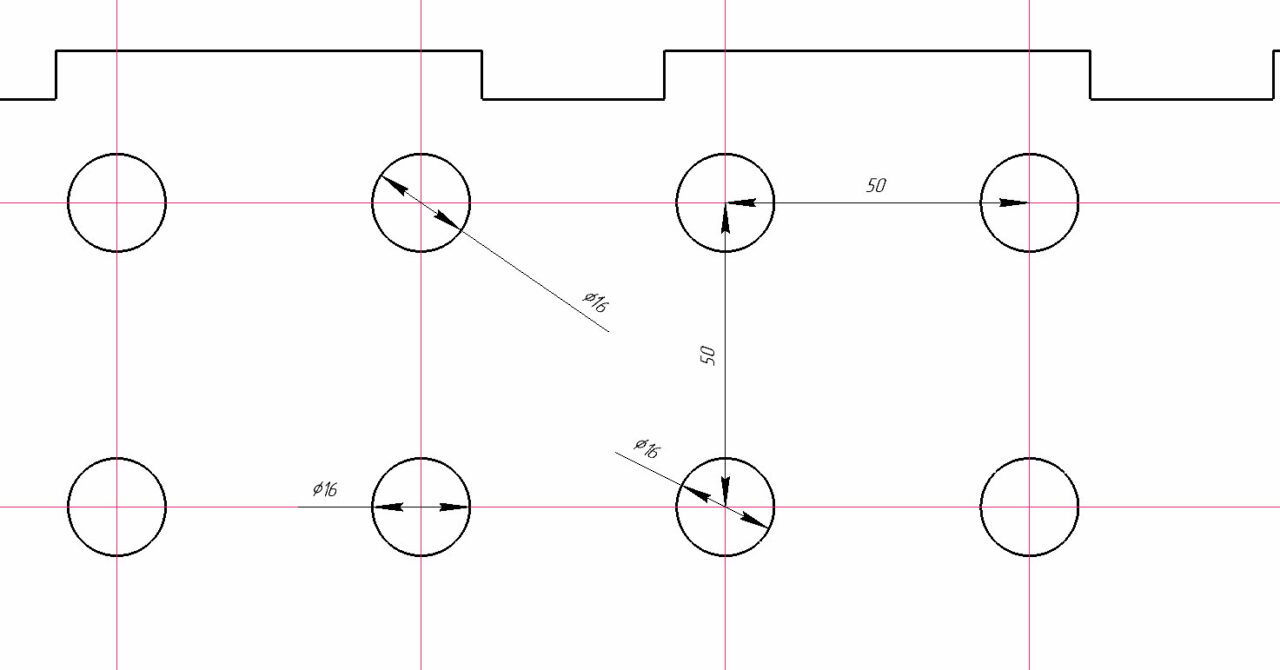

сетка отверстий 50*50 мм отверстия 16мм

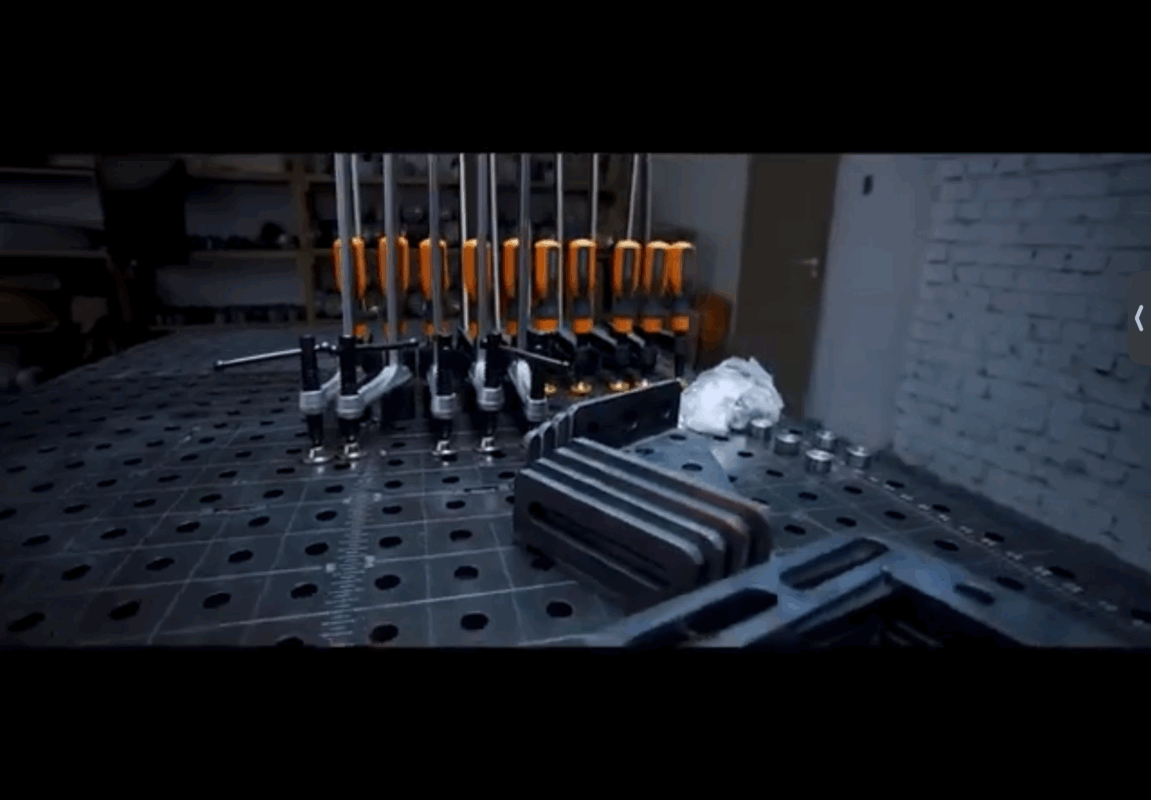

на столе варили конструкции 2500 кг
