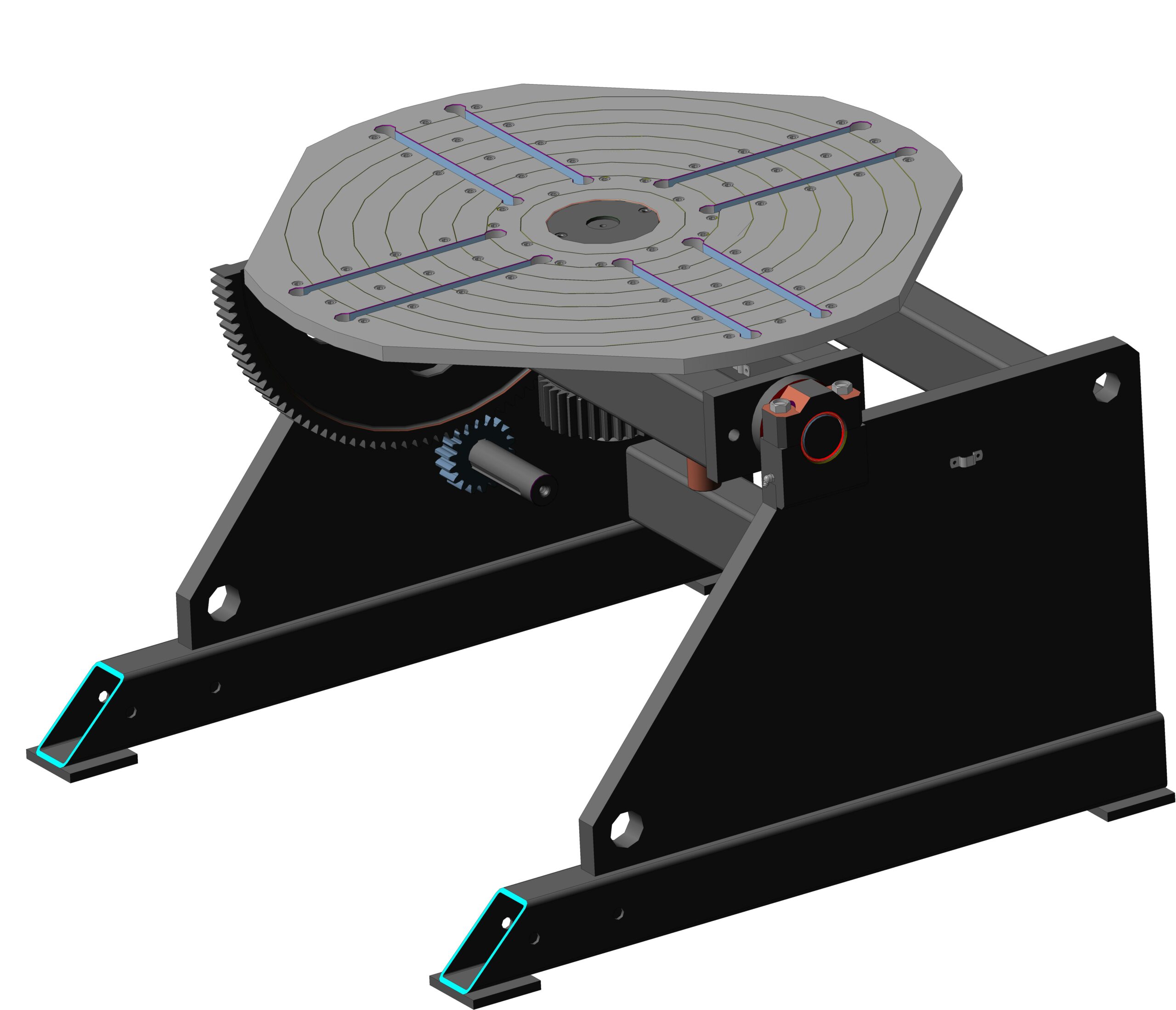

Сварочный вращатель на 1000 кг

200

Грузоподъемность максимальная - 1000 кг
Максимально устанавливаемый диаметр изделия - 1000 мм
Угол поворота - 90 гр.
Ширина пазов 18 мм
Скорость вращения 5 об/мин
Высота от пола до планшайбы - 900мм
Вес (без редукторов) - 750кг
Сборка выполнена с небольшими неточностями,такими как : редукторы отсутствуют в сборке, отсутствует крепление под редукторы(проектируются под конкретный редуктор)

Автор

Иван Петров

Дата

15.07.2026

Язык

Русский

Состав

3D Сборка, чертежи согласно списка файлов

Софт

КОМПАС-3D 16,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Кольцо опорное _ СВУ1.03.00.004.cdw
  - Кольцо опорное _ СВУ1.03.00.004.m3d
  - Люлька _ СВУ1.03.00.000 СБ.a3d
  - Люлька Сборочный чертеж _ СВУ1.03.00.000 СБ.cdw
  - Ось _ СВУ1.03.00.003-01.cdw
  - Ось _ СВУ1.03.00.003.cdw
  - Ось _ СВУ1.03.00.003.m3d
  - Перемычка _ СВУ1.03.00.001.cdw
  - Перемычка _ СВУ1.03.00.001.m3d
  - Пластина _ СВУ1.03.00.002-01.cdw
  - Пластина _ СВУ1.03.00.002.cdw
  - Пластина _ СВУ1.03.00.002.m3d
  - Сектор z=120 _ СВУ1.03.00.005.cdw
  - Сектор z=120 _ СВУ1.03.00.005.m3d
  - Штифт _ СВУ1.03.00.006.m3d
- - - Боковина _ СВУ1.02.01.000 СБ.a3d
    - Боковина _ СВУ1.02.01.000-01.cdw
    - Бугель _ СВУ1.02.01.003.cdw
    - Бугель _ СВУ1.02.01.003.m3d
    - Ложемент _ СВУ1.02.01.002-01.cdw
    - Ложемент _ СВУ1.02.01.002.m3d
    - Перемычка _ СВУ1.02.01.004.cdw
    - Перемычка _ СВУ1.02.01.004.m3d
    - Пластина _ СВУ1.02.01.005.cdw
    - Пластина _ СВУ1.02.01.005.m3d
    - Пластина боковая _ СВУ1.02.01.001.cdw
    - Пластина боковая _ СВУ1.02.01.001.m3d
  - Втулка _ СВУ1.02.00.002.cdw
  - Втулка _ СВУ1.02.00.002.m3d
  - Перемычка _ СВУ1.02.00.001.cdw
  - Перемычка _ СВУ1.02.00.001.m3d
  - Рама _ СВУ1.02.00.000 СБ.a3d
  - Рама Сборочный чертеж _ СВУ1.02.00.000 СБ.cdw
- - - Кольцо опорное _ СВУ1.01.01.001.cdw
    - Кольцо опорное _ СВУ1.01.01.001.m3d
    - Крестовина _ СВУ1.01.01.000 СБ.a3d
    - Ребро _ СВУ1.01.01.002.cdw
    - Ребро _ СВУ1.01.01.002.m3d
  - Накладка _ СВУ1.01.00.001.cdw
  - Накладка _ СВУ1.01.00.001.m3d
  - Ось _ СВУ1.01.00.002.cdw
  - Ось _ СВУ1.01.00.002.m3d
  - Стол поворотный _ СВУ1.01.00.000 СБ.a3d
  - Стол поворотный Сборочный чертеж _ СВУ1.01.00.000 СБ.cdw
  - Штифт _ СВУ1.01.00.004.cdw
  - Штифт _ СВУ1.01.00.004.m3d
- - Заглушка _ СВУ1.04.00.003.cdw
  - Заглушка _ СВУ1.04.00.003.m3d
  - Корпус _ СВУ1.04.00.001.cdw
  - Корпус _ СВУ1.04.00.001.m3d
  - Пружина _ СВУ1.04.00.002.cdw
  - Пружина _ СВУ1.04.00.002.m3d
  - Щетка стартера МАЗКАМАЗ.cdw
  - Щетка стартера МАЗКАМАЗ.m3d
  - Щеткодержатель _ СВУ1.04.00.000 СБ.a3d
  - Щеткодержатель _ СВУ1.04.00.000.cdw
- Втулка _ СВУ1.00.00.004.m3d
- Колесо z=34 _ СВУ1.00.00.001.cdw
- Ось приводная _ СВУ1.00.00.005.m3d
- Стол сварочный универсальный _ СВУ1.00.00.000 СБ.a3d
- Стол сварочный универсальный _ СВУ1.00.00.000 СБ.stp
- Стол сварочный универсальный _ СВУ1.00.00.000.cdw
- Стол сварочный универсальный _ СВУ1.00.00.000.spw
- Шайба _ СВУ1.00.00.002.cdw
- Шайба _ СВУ1.00.00.002.m3d
- Шестерня z=18 _ СВУ1.00.00.003-01.cdw
- Шестерня z=18 _ СВУ1.00.00.003.cdw
- Шестерня z=18 _ СВУ1.00.00.003.m3d
- Шестерня z=34 _ СВУ1.00.00.001.m3d
