Восьмигранный сварочный стол — это универсальный рабочий стол с рабочей поверхностью в форме правильного восьмиугольника, предназначенный для выполнения сварочных, сборочных и слесарных работ.
Конструкция обеспечивает:
1) равномерный доступ со всех сторон, что удобно при сборке пространственных и крупногабаритных изделий;
2) повышенную жёсткость за счёт многогранной формы и развитой системы рёбер;
3) удобное позиционирование заготовок и возможность одновременной работы нескольких сварщиков;
4)стабильность и точность, необходимые для прихватки и окончательной сварки металлоконструкций.

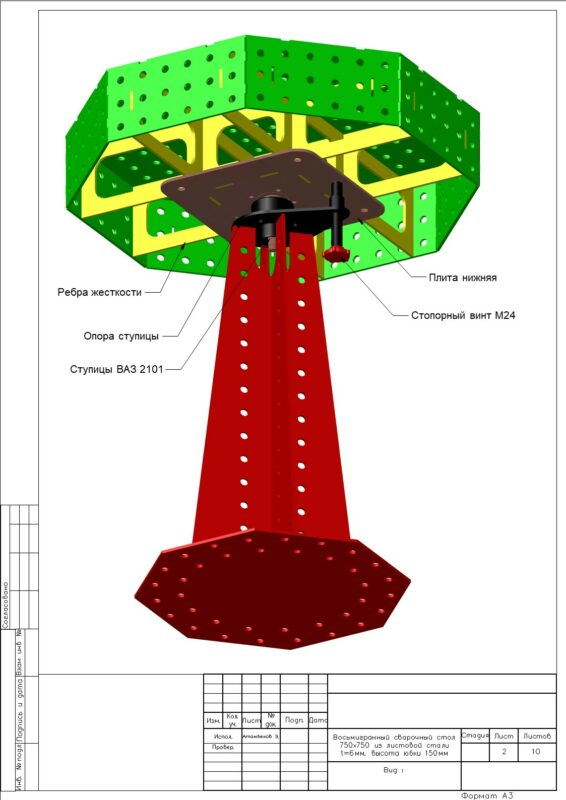

Параметры: длина/ширина-750х750; высота юбки-150мм; общая высота стола 1000мм, из листовой стали t=6мм; поворотный механизм-передняя ступица от ВАЗ 2101; стопор винт М24.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Восьмигранный сварочный стол 750х750
Восьмигранный сварочный стол 750х750
0
3
83
0
0
200
Сообщить о проблеме
Автор
Дата
28.12.2025
Язык
Русский
Состав

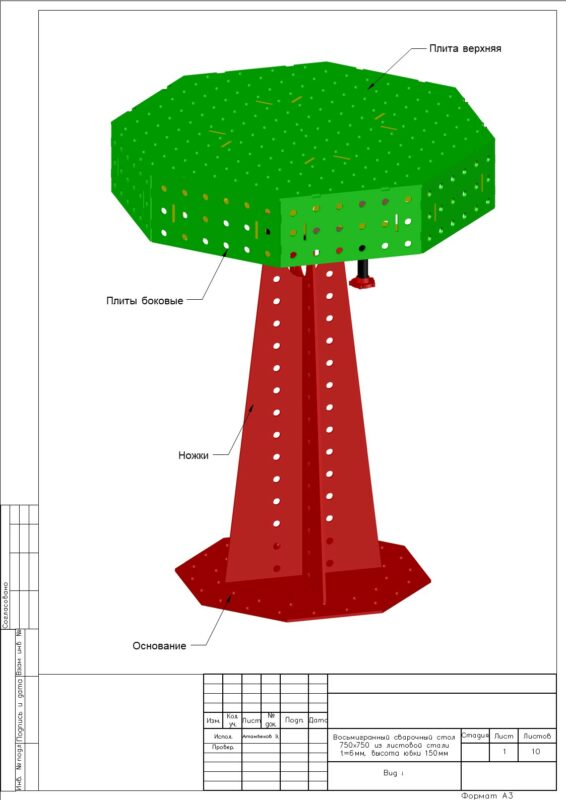

ЗD виды и детализованные чертежи (плита верхняя, плита боковая, ребра жесткости, плита нижняя, опора под суппорт, ножки, основание ножек) сварочного стола в DWG формате, а также чертеж раскроя заготовок в DXF.
Софт
AutoCAD 2024
Как открыть?
Отзывов пока нет
Содержимое архива
-
555555.dxf
-
Восьмигранный сварочный стол 750х750 (для раскроя).dwg
-
Восьмигранный сварочный стол 750х750.dwg
-
Восьмигранный сварочный стол 750х750.iges
