Конюшня на 4 стойла

Характеристика площадки строительства
Участок строительства располагается в г.Ташкенте
Нормативный скоростной напор ветра - 48 кгс/м².
Нормативный вес снегового покрова - 50 кгс/м².
Расчетная температура воздуха в зимний период - ( - 14 ).

Конструктивные решения
Проектом предусмотрено строительство конюшни.
Фундаменты - монолитные железобетонные ленточные. Ширина ленточных фундаментов 700мм.
Наружные стены выше отметки -0.080 выкладываются сплошной кладкой толщиной 380мм из обыкновенного глиняного кирпича М75 на растворе М50. Объемный вес кладки 1800 кгс/м³. Кладка II категории по сопротивляемости сейсмическим воздействиям. Временное сопротивление осевому растяжению по неперевязанным швам (нормальное сцепление) 120 Кладка усилена ж/б включениями (сердечники) и горизонтальной сеткой СГ1 с шагом 700мм.
Перемычки стен - монолитные железобетонные по проекту.
Перегородки - армокирпичные, усиленные металлическими стойками. Перегородки выполняются с креплением к несущим конструкциям здания.
Перекрытия - монолитные железобетонные толщиной 200мм.
Крыльцо-пандус - монолитное железобетонное.
Кровля выполнена из листов профнастила Н44-1000-07 ГОСТ24045-94 по металлическому каркасув виде "Сэндвич-панели".
Вокруг здания выполнить асфальтобетонную отмостку шириной 1500 мм толщиной 30 мм по бетону В10 толщиной 100 мм.

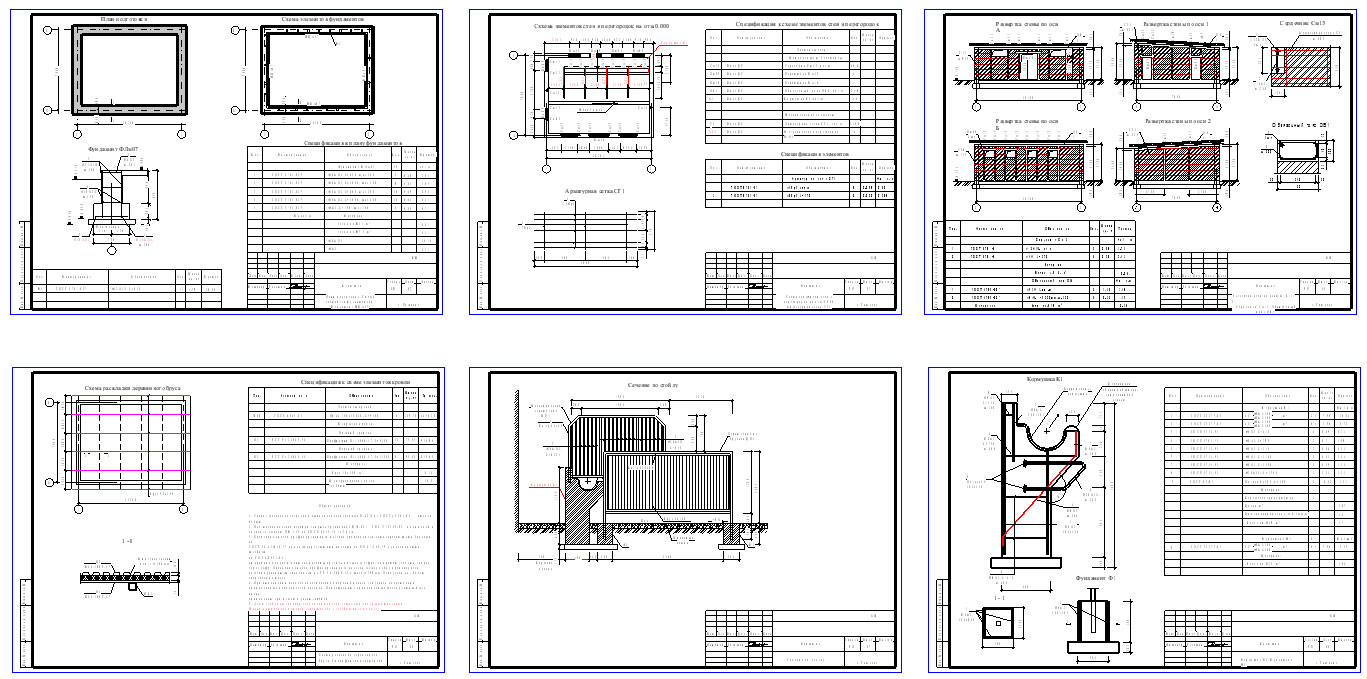

Состав: Конструктивная часть проекта: Фундаменты, стены, кровля, стойло, кормушка. Спецификации элементов Язык документа

Софт: AutoCAD 2004

Файлы:
Конюшня 3.dwg
