Ограждение конюшни переднее

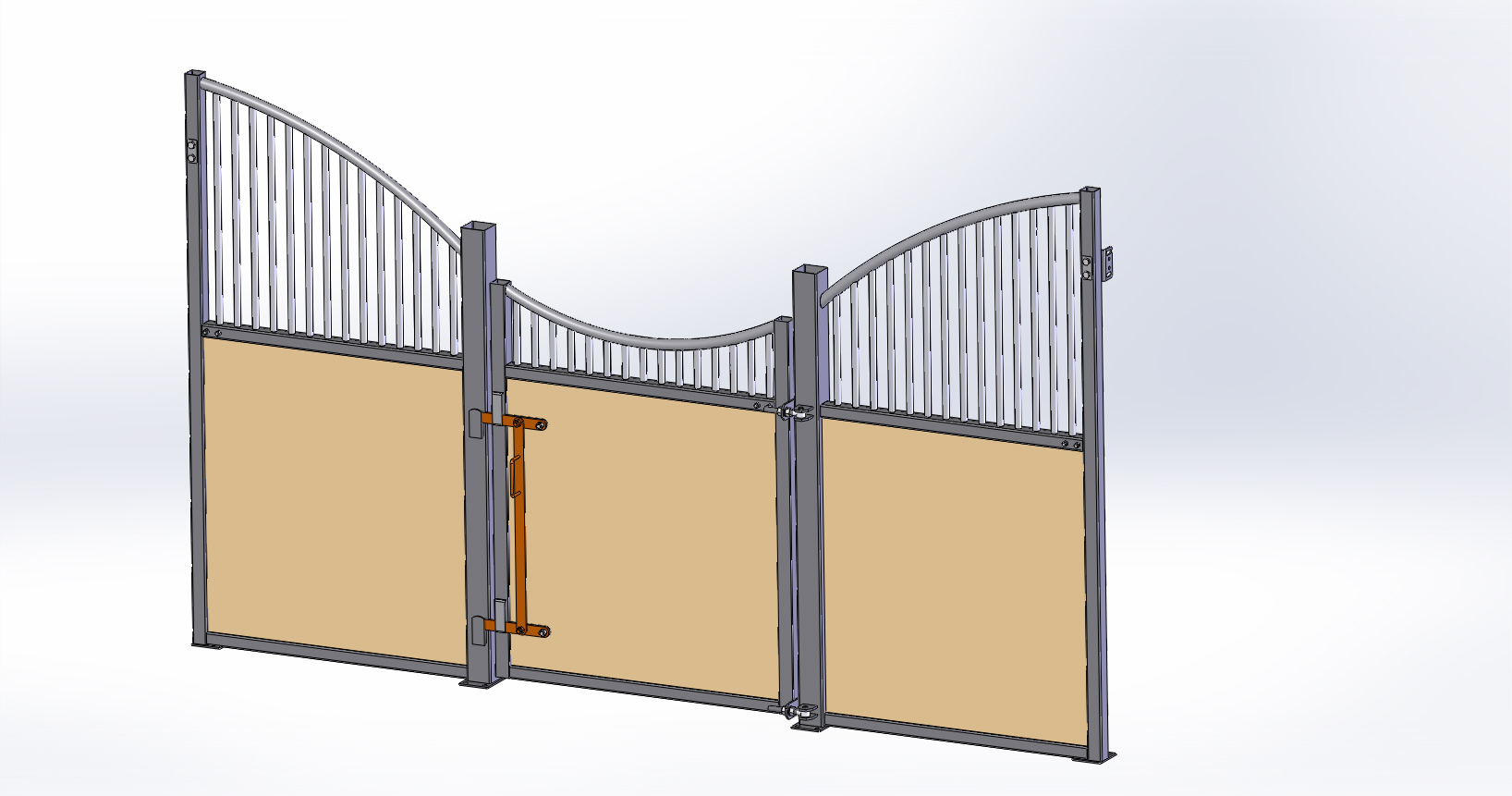

Ограждение переднее служит фасадным ограждением загона в конюшне. Состоит из сварной стальной конструкции и деревянной зашивкой. Устанавливается на анкерные болты снизу к бетонному полу и по бокам прикручивается к вертикальным столбам, установленных в здании конюшни. Диаметр крепежжных отверстий снизу под анкер, мм. - 18; Ширина позов боковых пластин крепления, мм. - 17; Габаритные размеры ДхШхВ, мм. - 3800х227х2206. Масса, кг - 217.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Строительство
Металлоконструкции
Ограждение конюшни переднее

01.000 Ограждение переднее/

01.000 Ограждение переднее/01.000 Ограждение переднее.SLDASM

01.000 Ограждение переднее/01.000 Ограждение переднее.SLDDRW

01.000 Ограждение переднее/01.000 Ограждение переднее.spfpdm

01.000 Ограждение переднее/01.001 Кронштейн.SLDDRW

01.000 Ограждение переднее/01.001 Кронштейн.SLDPRT

01.000 Ограждение переднее/01.002 Шайба.SLDDRW

01.000 Ограждение переднее/01.002 Шайба.SLDPRT

01.000 Ограждение переднее/01.100 Фасад в сборе.SLDASM

01.000 Ограждение переднее/01.100 Фасад в сборе.SLDDRW

01.000 Ограждение переднее/01.100 Фасад в сборе.spfpdm

01.000 Ограждение переднее/01.101 Зашивка фасада.SLDDRW

01.000 Ограждение переднее/01.101 Зашивка фасада.SLDPRT

01.000 Ограждение переднее/01.110 Фасад.SLDASM

01.000 Ограждение переднее/01.110 Фасад.SLDDRW

01.000 Ограждение переднее/01.110 Фасад.spfpdm

01.000 Ограждение переднее/01.111 Стойка.SLDDRW

01.000 Ограждение переднее/01.111 Стойка.SLDPRT

01.000 Ограждение переднее/01.112 Стойка.SLDDRW

01.000 Ограждение переднее/01.112 Стойка.SLDPRT

01.000 Ограждение переднее/01.113 Перемычка.SLDDRW

01.000 Ограждение переднее/01.113 Перемычка.SLDPRT

01.000 Ограждение переднее/01.115 Труба.SLDDRW

01.000 Ограждение переднее/01.115 Труба.SLDPRT

01.000 Ограждение переднее/01.116 Труба.SLDDRW

01.000 Ограждение переднее/01.116 Труба.SLDPRT

01.000 Ограждение переднее/01.117 Труба.SLDDRW

01.000 Ограждение переднее/01.117 Труба.SLDPRT

01.000 Ограждение переднее/01.118 Труба.SLDDRW

01.000 Ограждение переднее/01.118 Труба.SLDPRT

01.000 Ограждение переднее/01.119 Труба.SLDDRW

01.000 Ограждение переднее/01.119 Труба.SLDPRT

01.000 Ограждение переднее/01.121 Труба.SLDDRW

01.000 Ограждение переднее/01.121 Труба.SLDPRT

01.000 Ограждение переднее/01.122 Труба.SLDDRW

01.000 Ограждение переднее/01.122 Труба.SLDPRT

01.000 Ограждение переднее/01.123 Труба.SLDDRW

01.000 Ограждение переднее/01.123 Труба.SLDPRT

01.000 Ограждение переднее/01.124 Труба.SLDDRW

01.000 Ограждение переднее/01.124 Труба.SLDPRT

01.000 Ограждение переднее/01.125 Труба.SLDDRW

01.000 Ограждение переднее/01.125 Труба.SLDPRT

01.000 Ограждение переднее/01.126 Труба.SLDDRW

01.000 Ограждение переднее/01.126 Труба.SLDPRT

01.000 Ограждение переднее/01.127 Труба.SLDDRW

01.000 Ограждение переднее/01.127 Труба.SLDPRT

01.000 Ограждение переднее/01.128 Труба.SLDDRW

01.000 Ограждение переднее/01.128 Труба.SLDPRT

01.000 Ограждение переднее/01.129 Труба.SLDDRW

01.000 Ограждение переднее/01.129 Труба.SLDPRT

01.000 Ограждение переднее/01.130 Труба.SLDDRW

01.000 Ограждение переднее/01.130 Труба.SLDPRT

01.000 Ограждение переднее/01.131 Пластина.SLDDRW

01.000 Ограждение переднее/01.131 Пластина.SLDPRT

01.000 Ограждение переднее/01.132 Пластина.SLDDRW

01.000 Ограждение переднее/01.132 Пластина.SLDPRT

01.000 Ограждение переднее/01.150 Кронштейн.SLDASM

01.000 Ограждение переднее/01.150 Кронштейн.SLDDRW

01.000 Ограждение переднее/01.150 Кронштейн.spfpdm

01.000 Ограждение переднее/01.151 Пластина.SLDDRW

01.000 Ограждение переднее/01.151 Пластина.SLDPRT

01.000 Ограждение переднее/01.152 Пластина.SLDDRW

01.000 Ограждение переднее/01.152 Пластина.SLDPRT

01.000 Ограждение переднее/01.200 Калитка в сборе.SLDASM

01.000 Ограждение переднее/01.200 Калитка в сборе.SLDDRW

01.000 Ограждение переднее/01.200 Калитка в сборе.spfpdm

01.000 Ограждение переднее/01.201 Зашивка калитки.SLDDRW

01.000 Ограждение переднее/01.201 Зашивка калитки.SLDPRT

01.000 Ограждение переднее/01.210 Калитка.SLDASM

01.000 Ограждение переднее/01.210 Калитка.SLDDRW

01.000 Ограждение переднее/01.210 Калитка.spfpdm

01.000 Ограждение переднее/01.211 Стойка.SLDDRW

01.000 Ограждение переднее/01.211 Стойка.SLDPRT

01.000 Ограждение переднее/01.212 Перемычка.SLDDRW

01.000 Ограждение переднее/01.212 Перемычка.SLDPRT

01.000 Ограждение переднее/01.215 Труба.SLDDRW

01.000 Ограждение переднее/01.215 Труба.SLDPRT

01.000 Ограждение переднее/01.216 Труба.SLDDRW

01.000 Ограждение переднее/01.216 Труба.SLDPRT

01.000 Ограждение переднее/01.217 Труба.SLDDRW

01.000 Ограждение переднее/01.217 Труба.SLDPRT

01.000 Ограждение переднее/01.218 Труба.SLDDRW

01.000 Ограждение переднее/01.218 Труба.SLDPRT

01.000 Ограждение переднее/01.219 Труба.SLDDRW

01.000 Ограждение переднее/01.219 Труба.SLDPRT

01.000 Ограждение переднее/01.221 Труба.SLDDRW

01.000 Ограждение переднее/01.221 Труба.SLDPRT

01.000 Ограждение переднее/01.222 Труба.SLDDRW

01.000 Ограждение переднее/01.222 Труба.SLDPRT

01.000 Ограждение переднее/01.223 Труба.SLDDRW

01.000 Ограждение переднее/01.223 Труба.SLDPRT

01.000 Ограждение переднее/01.224 Труба.SLDDRW

01.000 Ограждение переднее/01.224 Труба.SLDPRT

01.000 Ограждение переднее/01.225 Пластина.SLDDRW

01.000 Ограждение переднее/01.225 Пластина.SLDPRT

01.000 Ограждение переднее/01.226 Кронштейн.SLDDRW

01.000 Ограждение переднее/01.226 Кронштейн.SLDPRT

01.000 Ограждение переднее/01.230 Замок.SLDASM

01.000 Ограждение переднее/01.230 Замок.SLDDRW

01.000 Ограждение переднее/01.230 Замок.spfpdm

01.000 Ограждение переднее/01.240 Планка.SLDASM

01.000 Ограждение переднее/01.240 Планка.SLDDRW

01.000 Ограждение переднее/01.240 Планка.spfpdm

01.000 Ограждение переднее/01.241 Пластина.SLDDRW

01.000 Ограждение переднее/01.241 Пластина.SLDPRT

01.000 Ограждение переднее/01.242 Ось.SLDPRT

01.000 Ограждение переднее/01.250 Ручка.SLDASM

01.000 Ограждение переднее/01.250 Ручка.SLDDRW

01.000 Ограждение переднее/01.250 Ручка.spfpdm

01.000 Ограждение переднее/01.251 Пластина.SLDDRW

01.000 Ограждение переднее/01.251 Пластина.SLDPRT

01.000 Ограждение переднее/01.252 Скоба.SLDDRW

01.000 Ограждение переднее/01.252 Скоба.SLDPRT

01.000 Ограждение переднее/Болт М12-6gх80.88.019 ГОСТ 7798-70.SLDPRT

01.000 Ограждение переднее/Болт М16-6gх90.88.019 ГОСТ 7798-70.SLDPRT

01.000 Ограждение переднее/Болт М16-6gх95.88.019 ГОСТ 7798-70.SLDPRT

01.000 Ограждение переднее/Болт откидной.SLDPRT

01.000 Ограждение переднее/Гайка M12-6H.8.NF ГОСТ Р 50273-92.SLDPRT

01.000 Ограждение переднее/Гайка M16-6H.8.NF ГОСТ Р 50273-92.SLDPRT

01.000 Ограждение переднее/Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 Ограждение переднее/Гайка М20-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 Ограждение переднее/Ось.SLDPRT

01.000 Ограждение переднее/Петля М20 регулируемая с пластиной.SLDASM

01.000 Ограждение переднее/Пластина приварная из комплекта петли М20 регулируемой.SLDPRT

01.000 Ограждение переднее/Пластина приварная.SLDPRT

01.000 Ограждение переднее/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

01.000 Ограждение переднее/Шайба А.20.01.019 ГОСТ 11371-78.SLDPRT
