Ворота для здания конюшни (фермы)

0
1
26
0
0
150

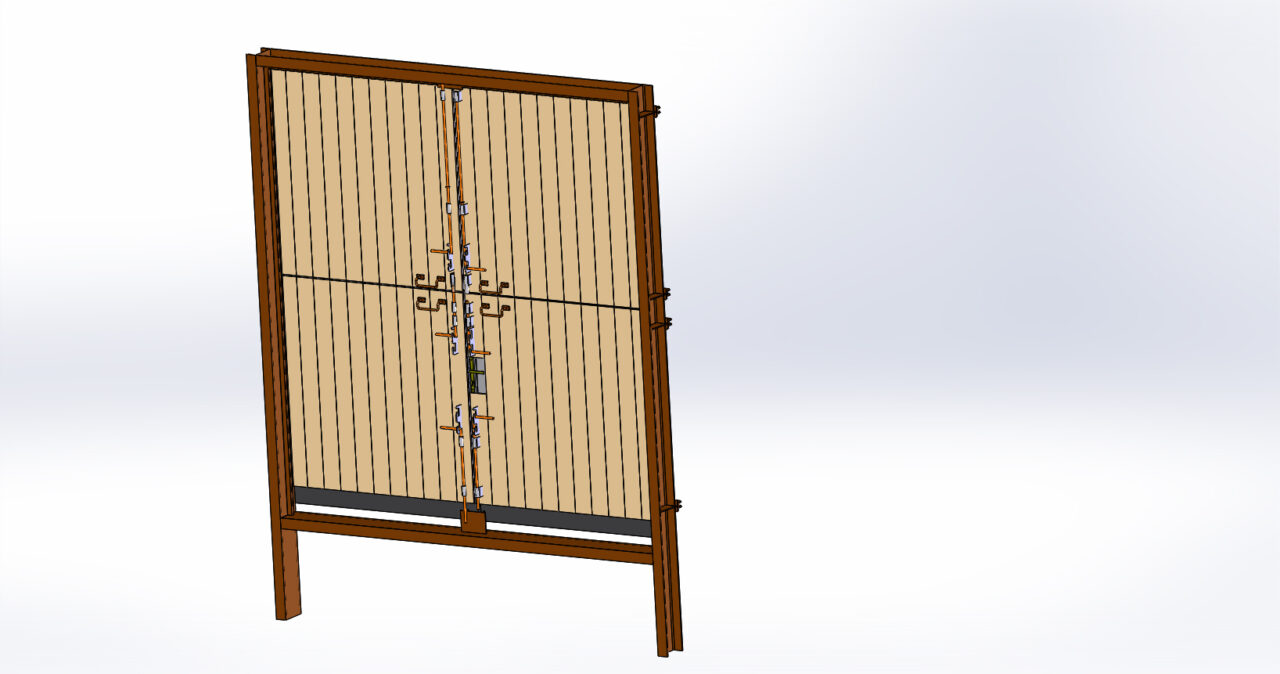

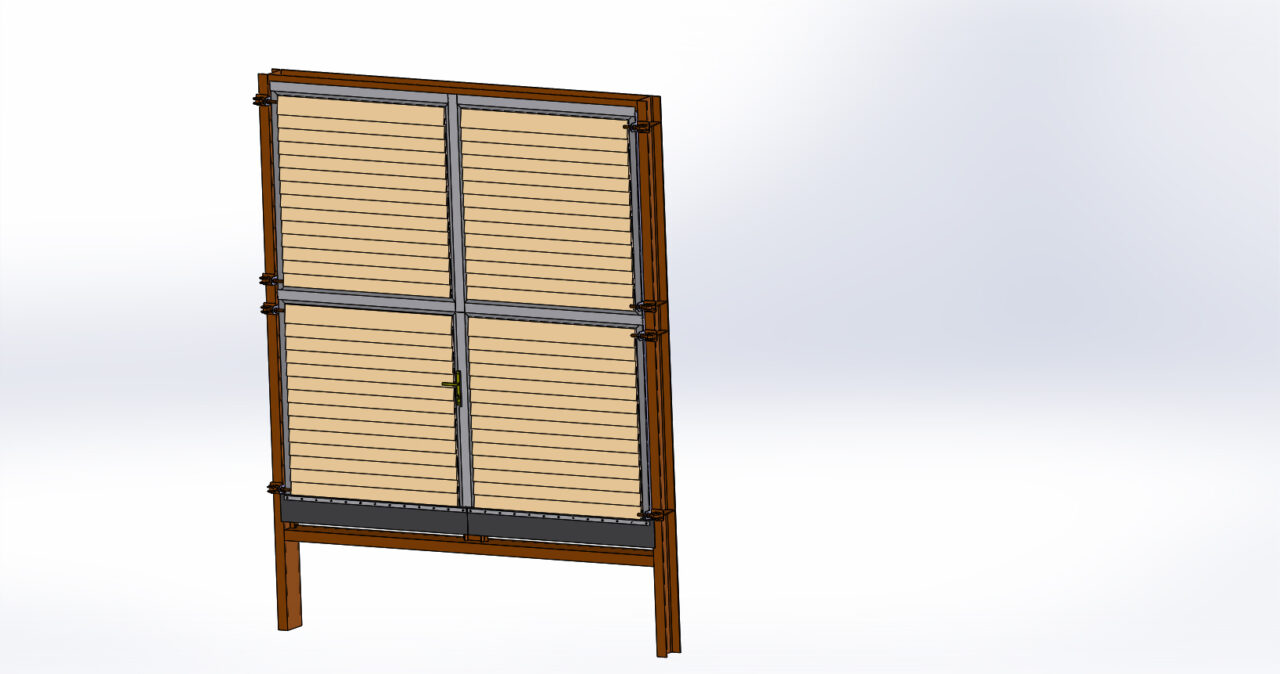

Ворота состоят из короба, который монтируется в проем зднаия на входе, низ короба заливается бетоном, боковые стойки привариваются при монтаже к закладным. Ворота имеют 2 половинки на раскрытие, каждая из которых разделена на 2 части, открывается верхняя часть от нижней отдельно, для обеспечения проветривания здания, нижняя часть при этом остается закрытой для животных. Створки состоят из рамок свареннных из труб, оббитых досками, внутри есть место под закладку утеплителя. Габаритные размеры с коробом ДхШхВ, мм - 3215х200х4000. Ширина проема ворот по стойкам при открытых створках (заезд), мм - 3025. Масса, кг - 626.


Сообщить о проблеме
Автор
user-avatar bysergos
Дата
20.09.2025
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-sldasm 01.000 Ворота.SLDASM
  • icon-slddrw 01.000 Ворота.SLDDRW
  • icon-sldasm 01.100 Коробка.SLDASM
  • icon-slddrw 01.100 Коробка.SLDDRW
  • icon-slddrw 01.101 Стойка.SLDDRW
  • icon-sldprt 01.101 Стойка.SLDPRT
  • icon-slddrw 01.102 Перемычка.SLDDRW
  • icon-sldprt 01.102 Перемычка.SLDPRT
  • icon-slddrw 01.103 Балка.SLDDRW
  • icon-sldprt 01.103 Балка.SLDPRT
  • icon-slddrw 01.104 Балка.SLDDRW
  • icon-sldprt 01.104 Балка.SLDPRT
  • icon-slddrw 01.105 Пластина.SLDDRW
  • icon-sldprt 01.105 Пластина.SLDPRT
  • icon-slddrw 01.106 Пластина.SLDDRW
  • icon-sldprt 01.106 Пластина.SLDPRT
  • icon-slddrw 01.107 Пластина.SLDDRW
  • icon-sldprt 01.107 Пластина.SLDPRT
  • icon-slddrw 01.108 Ребро.SLDDRW
  • icon-sldprt 01.108 Ребро.SLDPRT
  • icon-slddrw 01.109 Пластина.SLDDRW
  • icon-sldprt 01.109 Пластина.SLDPRT
  • icon-sldasm 01.200 Створка нижняя правая.SLDASM
  • icon-slddrw 01.200 Створка нижняя правая.SLDDRW
  • icon-slddrw 01.201 Доска.SLDDRW
  • icon-sldprt 01.201 Доска.SLDPRT
  • icon-slddrw 01.202 Доска.SLDDRW
  • icon-sldprt 01.202 Доска.SLDPRT
  • icon-slddrw 01.204 Шора.SLDDRW
  • icon-sldprt 01.204 Шора.SLDPRT
  • icon-slddrw 01.205 Пластина прижимная.SLDDRW
  • icon-sldprt 01.205 Пластина прижимная.SLDPRT
  • icon-slddrw 01.206 Пластина регулировочная.SLDDRW
  • icon-sldprt 01.206 Пластина регулировочная.SLDPRT
  • icon-sldasm 01.250 Рамка.SLDASM
  • icon-slddrw 01.250 Рамка.SLDDRW
  • icon-slddrw 01.251 Стойка.SLDDRW
  • icon-sldprt 01.251 Стойка.SLDPRT
  • icon-slddrw 01.252 Стойка.SLDDRW
  • icon-sldprt 01.252 Стойка.SLDPRT
  • icon-slddrw 01.253 Перемычка.SLDDRW
  • icon-sldprt 01.253 Перемычка.SLDPRT
  • icon-slddrw 01.254 Упор.SLDDRW
  • icon-sldprt 01.254 Упор.SLDPRT
  • icon-slddrw 01.255 Кронштейн.SLDDRW
  • icon-sldprt 01.255 Кронштейн.SLDPRT
  • icon-sldasm 01.260 Кронштейн.SLDASM
  • icon-slddrw 01.260 Кронштейн.SLDDRW
  • icon-slddrw 01.261 Пластина.SLDDRW
  • icon-sldprt 01.261 Пластина.SLDPRT
  • icon-slddrw 01.262 Трубка.SLDDRW
  • icon-sldprt 01.262 Трубка.SLDPRT
  • icon-sldasm 01.300 Створка нижняя левая.SLDASM
  • icon-slddrw 01.300 Створка нижняя левая.SLDDRW
  • icon-slddrw 01.301 Доска.SLDDRW
  • icon-sldprt 01.301 Доска.SLDPRT
  • icon-slddrw 01.302 Доска.SLDDRW
  • icon-sldprt 01.302 Доска.SLDPRT
  • icon-sldasm 01.350 Рамка.SLDASM
  • icon-slddrw 01.350 Рамка.SLDDRW
  • icon-slddrw 01.351 Стойка.SLDDRW
  • icon-sldprt 01.351 Стойка.SLDPRT
  • icon-slddrw 01.352 Накладка.SLDDRW
  • icon-sldprt 01.352 Накладка.SLDPRT
  • icon-slddrw 01.353 Пластина.SLDDRW
  • icon-sldprt 01.353 Пластина.SLDPRT
  • icon-sldasm 01.400 Створка верхняя правая.SLDASM
  • icon-slddrw 01.400 Створка верхняя правая.SLDDRW
  • icon-sldasm 01.450 Рамка.SLDASM
  • icon-slddrw 01.450 Рамка.SLDDRW
  • icon-slddrw 01.451 Накладка.SLDDRW
  • icon-sldprt 01.451 Накладка.SLDPRT
  • icon-sldasm 01.460 Кронштейн.SLDASM
  • icon-slddrw 01.460 Кронштейн.SLDDRW
  • icon-slddrw 01.462 Трубка.SLDDRW
  • icon-sldprt 01.462 Трубка.SLDPRT
  • icon-sldasm 01.500 Створка верхняя левая.SLDASM
  • icon-slddrw 01.500 Створка верхняя левая.SLDDRW
  • icon-sldasm 01.550 Рамка.SLDASM
  • icon-slddrw 01.550 Рамка.SLDDRW
  • icon-slddrw 01.551 Накладка.SLDDRW
  • icon-sldprt 01.551 Накладка.SLDPRT
  • icon-sldasm 01.600 Засов нижний.SLDASM
  • icon-slddrw 01.600 Засов нижний.SLDDRW
  • icon-slddrw 01.601 Вал.SLDDRW
  • icon-sldprt 01.601 Вал.SLDPRT
  • icon-slddrw 01.602 Ручка.SLDDRW
  • icon-sldprt 01.602 Ручка.SLDPRT
  • icon-sldasm 01.700 Засов верхний.SLDASM
  • icon-slddrw 01.700 Засов верхний.SLDDRW
  • icon-slddrw 01.701 Вал.SLDDRW
  • icon-sldprt 01.701 Вал.SLDPRT
  • icon-slddrw 01.702 Шайба.SLDDRW
  • icon-sldprt 01.702 Шайба.SLDPRT
  • icon-sldasm 01.800 Засов средний.SLDASM
  • icon-slddrw 01.800 Засов средний.SLDDRW
  • icon-slddrw 01.801 Вал.SLDDRW
  • icon-sldprt 01.801 Вал.SLDPRT
  • icon-sldprt Болт откидной М20.SLDPRT
  • icon-sldprt Винт самонарезающий DIN 7504-ST6.3х32-K.SLDPRT
  • icon-sldprt Винт самонарезающий ГОСТ Р ИСО 7050-ST3,5х19-А4-20Н-С-Н.SLDPRT
  • icon-sldprt Гайка М20-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • icon-sldprt Замок врезной Апекс 7300-30-NIS.SLDPRT
  • icon-sldprt Ось М20.SLDPRT
  • icon-sldasm Петля М20 регулируемая с пластиной.SLDASM
  • icon-sldprt Пластина из комплекта замка Апекс 7300-30-NIS.SLDPRT
  • icon-sldprt Пластина приварная М20.SLDPRT
  • icon-slddrw Пластина приварная из комплекта петли М20 регулируемой.SLDDRW
  • icon-sldprt Пластина приварная из комплекта петли М20 регулируемой.SLDPRT
  • icon-sldprt Ручка для ворот арт.483-180.SLDPRT
  • icon-sldprt Ручка на планке Astex 85 мм..SLDPRT
  • icon-sldprt Ручка на планке Astex 85 мм. зеркальная.SLDPRT
  • icon-sldprt Уплотнитель гаражный D 21х17 мм..SLDPRT
  • icon-sldprt Цилиндровый механизм с вертушкой Vela ZZ-80-T-CR.SLDPRT
  • icon-sldprt Шайба А.20.01.019 ГОСТ 11371-78.SLDPRT
