Агрегат для внутрепочвенного внесения основных доз минеральных удобрений на базе СЗММ

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра эксплуатации машинно-тракторного парка
Сельскохозяйственные машины
Интенсивная технология возделывания ячменя в СПК «Березина» Осиповичского района Могилёвской области
Минск 2009

Дипломный проект включает расчётно-пояснительную записку на страницах машинописного текста, графическую часть на 9 листах формата А1, таблицу, рисунка, приложения.
Целью дипломного проекта является закрепление теоретических знаний и получение практических навыков.
Разработана технология возделывания ячменя. В конструкторской части проекта обоснована целесообразность применения машины для внутрепочвенного внесения удобрений.
Выполнены расчёты по определению ширины высевающей щели, на прочность приводного вала ведущей головки, прочностной расчёт вала.
Обоснованность принятых в проекте решений подтверждено технико – экономическими расчетами.
В соответствии с заданием разработаны вопросы по безопасности жизнедеятельности на производстве, при возделывании ячменя, безопасности жизнедеятельности в чрезвычайных условиях и экологически неблагоприятных ситуациях.
В данном проекте предлагается перспективная технология возделывания ячменя. Так как в почвенно-климатических условиях Беларуси ячмень характеризуется достаточно высокой стабильность по урожайности зерна.
Перспективная технология предполагает: размещение посевов по лучшим предшественникам в системе севооборота; известкование кислых и гипсование солонцовых почв; возделывание сортов интенсивного типа; обеспечение растений оптимальными нормами минеральных удобрений с учетом элементов питания в почве; дробное внесение минеральных удобрений, позволяющих управлять урожаем на различных этапах развития растений от вредителей. Болезней и сорняков; высококачественное выполнение агромеханических приемов в установленные сроки с точным соблюдением норм и технологической дисциплины.

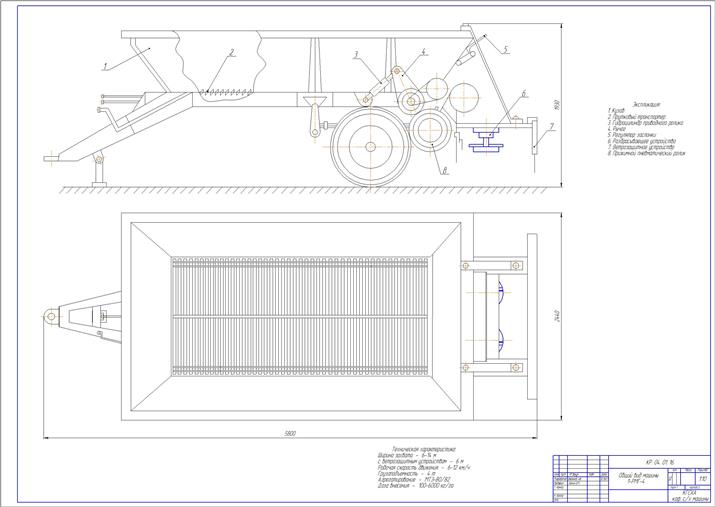

Агрегат для внутрепочвенного внесения основных доз минеральных удобрений предназначен для внутрепочвенного внесения основных доз минеральных удобрений (200-1000 кг/га) одновременно с безотвальным рыхлением почвы на глубину до 20см. Агрегат может применяться на всех типах минеральных почв, в том числе засоренных камнями. Агрегатируется с трактором класса 3.
Агрегат состоит из сборочных единиц: ходовой части, четырех бункеров для минеральных удобрений, рамы, двух высевающих устройств в виде цепочношайбовых транспортеров, их привода, пружинных лап, средней секции чизельного культиватора КЧН 5,4, туконаправителей, монтажных и крепежных деталей.

4.2. Описание модернизации
С целью снижения эксплуатационных и материальных затрат предложена модернизация культиватора КЧН-5.4. Модернизация предусматривает установку емкости для туков на среднюю секцию чизельного культиватора и подкормочных ножей. Также модернизация предусматривает установку тукораспределительные устройства которые распределяют удобрение по туконаправителям которые прикреплены к каждой лапе культиватора. Туковысевающее устройство представляет представляет собой замкнутую по контуру трубу с высевающими отверстиями и размещенной в ней кругпнозвеньевой грузовой транспортирующей цепи.
Данная модернизация позволит производить подготовку почвы с одновре-менным подпочвенным внесением минеральных удобрений и исключить некоторые операции технологического процесса возделывания ячменя и других зерновых культур, а именно операций, связанных с внесение минеральных удобрений.

Техническая характеристика:
Скорости агрегата Vр =2м/с.
Количество вносимых удобрений в единицу времени = 0,72 кг/с.
Площадь сечения высевающего отверстия = 580 мм2
Число высевающих отверстий, n = 15

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ПРОИЗВОДСТВЕННО – ЭКОНОМИЧЕСКАЯ ХАРАКТЕРИСТИКА
ХОЗЯЙСТВА
1.1. Общие сведения о хозяйстве
1.2. Природно – климатические условия
1.3. Характеристика растениеводства
1.4. Характеристика животноводства
2. АНАЛИЗ ПОКАЗАТЕЛЕЙ СОСТАВА И ИСПОЛЬЗОВАНИЯ МТП ХОЗЯЙСТВА. РЕМОНТНО – ОБСЛУЖИВАЮЩАЯ БАЗА. ИНЖЕНЕРНАЯ СЛУЖБА
2.1. Показатели технической оснащенности хозяйства и уровня механизации работ
2.2. Состав и показатели использования тракторного парка
2.3. Обеспеченность хозяйства сельскохозяйственными машинами и анализ использования комбайнов
2.4. Показатели состава и использования автомобилей в хозяйстве
2.5. Ремонтно – обслуживающая база для технической эксплуатации МТП
2.6. Инженерно – техническая служба
2.7. Кадры механизаторов
3. ИНТЕНСИВНАЯ ТЕХНОЛОГИЯ ВОЗДЕЛЫВАНИЯ И УБОРКИ ЯЧМЕНЯ В ХОЗЯЙСТВЕ
3.1. Существующая технология и система машин по возделыванию и уборке ячменя в хозяйстве
3.2. Анализ прогрессивных технологических схем возделывания и уборки ячменя в стране и за рубежом
3.3. Обоснование комплекса агротехнических, технологических и организационных мероприятий по интенсивной технологии возделывания и уборки ячменя в хозяйстве
3.4. Прогнозирование урожая
3.5. Разработка технологической карты возделывания ячменя по интенсивной технологии
3.6. Разработка операционной технологической карты на работы машины для внутрипочвенного внесения удобрения
3.7. Состав и организация работы комплексного технологического уборочно-транспортного отряда по уборке ячменя
3.8. Построение графиков загрузки техники и эксплуатационных затрат при возделывании ячменя
4. МОДЕРНИЗАЦИЯ МАШИНЫ ДЛЯ ВНУТРЕПОЧВЕННОГО ВНЕСЕНИЯ УДОБРЕНИЯ
4.1. Краткая техническая характеристика машины и обоснование модернизации
4.2. Описание модернизации
4.3. Инженерные расчеты
4.3.1. Определение минимальной площади высевающих отверстий
4.3.2. Прочностной расчёт вала
4.3.3. Расчёт шпонки
5. ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ДИПЛОМНОГО ПРОЕКТА
5.1. Экономическая эффективность возделывания и уборки ячменя
6. БЕЗОПАСНОТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
6.1. Безопасность жизнедеятельности на производстве
6.1.1. Анализ состояния охраны труда в СПК «Березина»
6.1.2. Требования безопасности при предпосевной обработке почвы
6.1.3. Расчёт предохранительной муфты
6.1.4. Пожарная безопасность в СПК «Березина»
6.2. Безопасность жизнедеятельности в чрезвычайных условиях и экологически неблагоприятных ситуациях
6.2.1. Мероприятия по защите механизаторов во время полевых работ при возделывании ячменя в зоне радиационного заражения
6.2.2. Мероприятия по обеспечению экологической безопасности при возделывании ячменя
ЗАКЛЮЧЕНИЕ

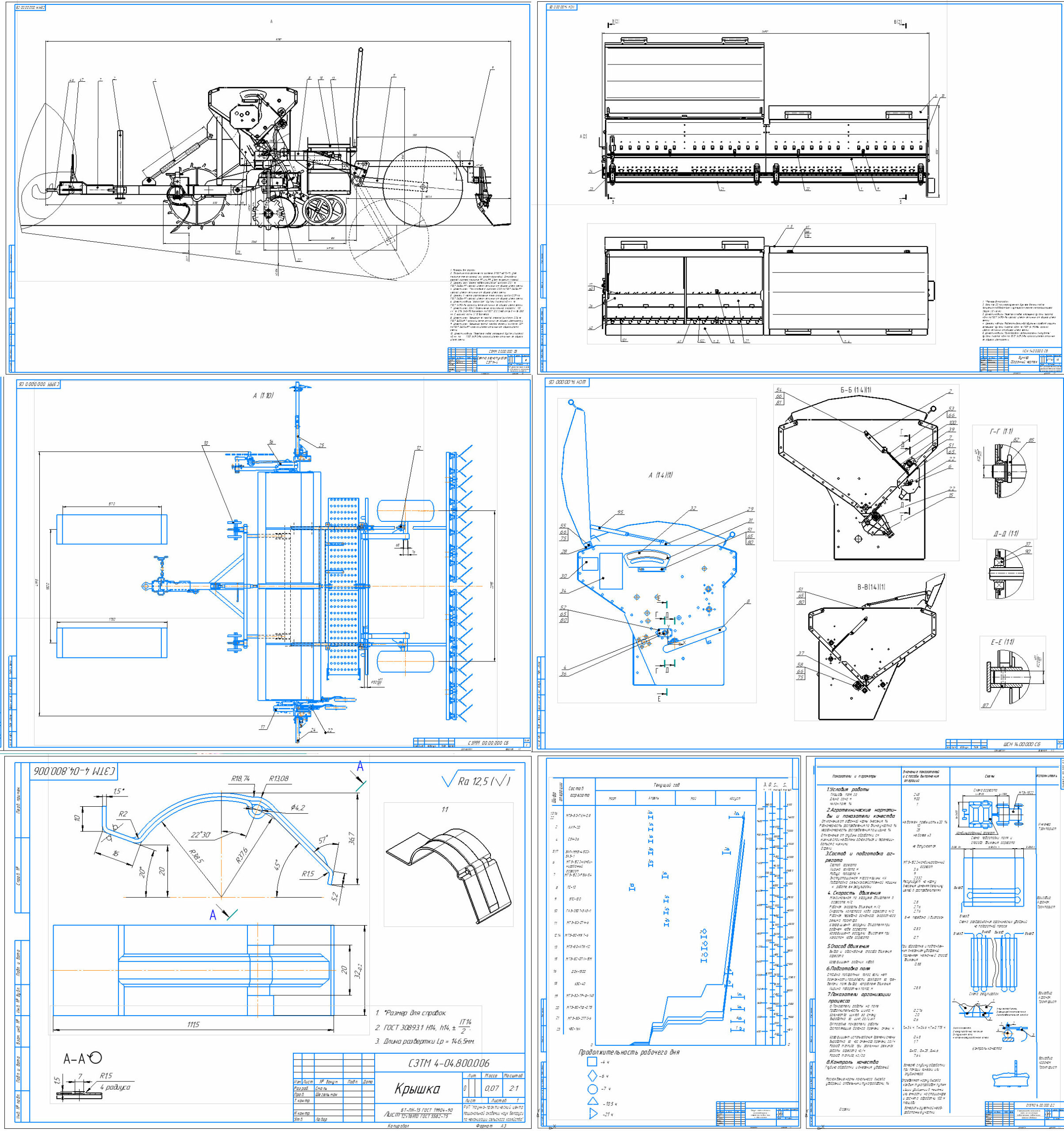

Состав: График загрузки техники и эксплуатационных затрат при возделывании и уборки ячменя, Структура комплексного технологического отряда на уборке зерновых культур, Технико-экономические показатели проекта, Операционно-технологическая карта на культивацию с одновременным подпочвенным внесением удобрений, Технологическая карта возделывания (ячменя) ПЕРСПЕКТИВНЫЙ, Технологическая карта возделывания ячменя, ПЗ (Часть1-2, часть 3, часть 4, часть 5, часть 6), Чертежи Сеялки СЗММ/СЗТМ 4 (КЧН 5,4) Язык документа

Софт: КОМПАС-3D 13

Файлы:
Березина/
Березина/ПЗ/
Березина/ПЗ/Часть1-2.doc
Березина/ПЗ/часть 4.doc
Березина/ПЗ/часть 6.doc
Березина/ПЗ/Часть 5.doc
Березина/ПЗ/Часть3.doc
Березина/ЛИСТ-Экономики.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-06.000.001 Втулка.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/ШСН 14.00.000 Бункер+5.spw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-04.800.008 - Катушка_По умолчанию.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/новая сеялка сборочный чертеж 5.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-04.800.004 - Стенка_По умолчанию+5.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/ШСН 14.00.000 Бункер++5.spw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-06.000.010 Вал клапанов.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-06.000.016 Сектор+5.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-04.800.006 - Крышка_По умолчанию+5.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/ШСН 14.00.000 Бункер.spw
Березина/Сеялка СЗММ (КЧН 5,4)/новая сеялка сборочный чертеж.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/ШСН 14.00.000 Бункер.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/Спецификация СЗММ 00.00.000 для завода.spw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-04.800.004 - Стенка_По умолчанию.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-04.800.008 - Катушка_По умолчанию+5.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-06.000.016 Сектор.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-04.800.006 - Крышка_По умолчанию.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/ШСН 14.00.000 Бункер+5.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/Спецификация СЗММ 00.00.000 для завода+5.spw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-06.000.001 Втулка+5.cdw
Березина/Сеялка СЗММ (КЧН 5,4)/СЗТМ 4-06.000.010 Вал клапанов+5.cdw
Березина/Чертеж 1.cdw
Березина/График загрузки техники.cdw
Березина/Лист-КУТО-1.cdw
Березина/Технологическая карта возделывания (ячменя).xls
Березина/СОДЕРЖАНИЕ, РЕФЕРАТ, ЗАКЛЮЧЕНИЕ.doc
Березина/Технологическая карта возделывания (ячменя) ПЕРСПЕКТИВНЫЙ.xls
Березина/СЗТМ 4/
Березина/СЗТМ 4/СЗТМ 4-04.800.006 - Крышка_По умолчанию5.cdw
Березина/СЗТМ 4/ШСН 14.00.000 Бункер5.cdw
Березина/СЗТМ 4/Спецификация СЗММ 00.00.000 для завода5.spw
Березина/СЗТМ 4/СЗТМ 4-04.800.006 - Крышка_По умолчанию+5.cdw
Березина/СЗТМ 4/Спецификация СЗММ 00.00.000 для завода.spw
Березина/СЗТМ 4/СЗТМ 4-06.000.016 Сектор5.cdw
Березина/СЗТМ 4/СЗТМ 4-06.000.001 Втулка5.cdw
Березина/СЗТМ 4/СЗТМ 4-04.800.008 - Катушка_По умолчанию5.cdw
Березина/лист-1.cdw
Березина/Технологическая карта (Лист-1).CDW
Березина/Рамка для технологической карты..cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Олег
Дата: 2015-05-09
Просмотры: 1975
2 комментария
    1

    1. Операционно-технологическая карта на культивацию с одновременным подпочвенным внесением удобрений - нету чертежа.
    2. Модернизация культиватора КЧН-5.4 - ни чертежей модернизации, ни самого культиватора чертежей нету, есть чертежи 2 культиваторов СЗММ и СЗТМ 4, которые не имеют никакого отношения к КЧН-5,4 который там вписан в скобках.
    3. Какой смысл скачивать у Вас работу, если она не соответствует требованиям? Если по запросу КЧН-5.4 у вас выдает 3 разные работы - по факту одна и таже модернизация в 3 разных работах, дипломы лажа полная - как они прошли модерацию не понятно. И рейтинг 500 - там максимум на 50 с такой работой. Если Вы сравните раздел 4 текстовый из трех работ по КЧН-5,4 на вашем сайте - все будет понятно - они одинаковые.

      2

      1. См. файл "Технологическая карта (Лист-1).CDW"
      2. Агрегат для внутрепочвенного внесения основных доз минеральных удобрений это не сеялка СЗМ, это комбинированный агрегат который состоит из сборочных единиц: ходовой части, четырех бункеров для минеральных удобрений, рамы, двух высевающих устройств в виде цепочношайбовых транспортеров, их привода, пружинных лап, средней секции чизельного культиватора КЧН 5,4, туконаправителей, монтажных и крепежных деталей. Модернизация предусматривает установку емкости для туков на среднюю секцию чизельного культиватора и подкормочных ножей.
      3. Вы получаете работу почти за даром в ознакомительных целях, чтобы на базе нее сделать свою, проанализировав все плюсы и минусы. Правильность выполнение, уникальность текста модераторы не проверяют, это прямо заявлено в правилах. Вот такие же люди как и Вы скачивают, меняют один абзац, придумывают новую модернизацию и все, диплом готов. У преподавателей трудности с выбором тем, поэтому из года в год студенты модернизируют одни и те же агрегаты. И поверьте, дублей работ отклоняется и удаляется очень много. На счет стоимости, подумайте сколько стоит час времени и может ли один лист стоить меньше чем кофе. Недавно было мнение в группе, что 1 лист не должен стоить меньше 1000р.
