КОМПАС 3D 18

Конструкторская разработка АКМ-4

БГАТУ
сельскохозяйственные машины
Агрегат комбинированный для минимальной обработки почвы АКМ-4

Тип полунавесной
Производительность за 1 час основного времени, га:
при глубине обработки до 12см 2,8-4,0
при глубине обработки более от 12 до 16см 2,4-3,2
Ширина захвата, м 4,0+0,1
Рабочая скорость, км/ч:
при глубине обработки до 12см 7-10
при глубине обработки от 12 до 16см 6-8
Транспортная скорость, км/ч не более 15
Глубина обработки, см:
дисками 5-12
лапами 6-16
Угол атаки дисковых батарей, градус:
передних 10, 15
задних 10, 15, 20, 25
Масса агрегат сухая (конструктивная), кг, не более 3300
Габаритные размеры, мм, не более:
в рабочем положении:
длина 8200
ширина 4300
Продолжение таблицы 4.1
1 2
высота 1500
в транспортном положении:
длина 8200
ширина 4300
высота 1900
Обслуживающий персонал 1
(тракторист)

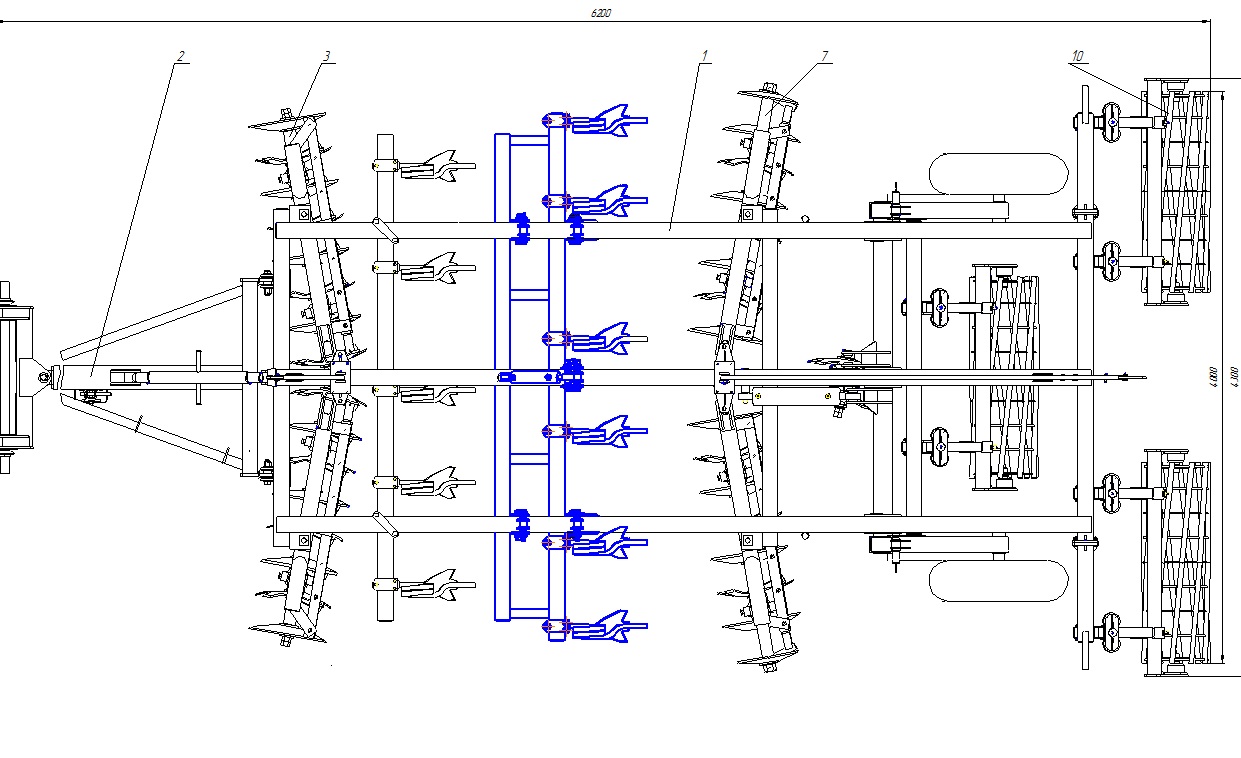

Состав: Чертеж Вид сверху 2хА1, Чертеж Втулка норм А4, Чертеж Констр узловой в8 А1, Чертеж Опора СБ А3, Чертеж Пластина А4, Чертеж рама подв А2, спеуификации, обоснование модернизации, Экономическая часть, операционная часть. Язык документа

Софт: КОМПАС-3D 13

Файлы:
АКМ-4/
АКМ-4/~$основание модернизации.docx
АКМ-4/~$ртеж Вид сверху 2хА1.cd~
АКМ-4/Обоснование модернизации.docx
АКМ-4/опера/
АКМ-4/опера/операц.docx
АКМ-4/опера/ОТК.cdw
АКМ-4/Спецификация на раму.spw
АКМ-4/Спецификация общ.spw
АКМ-4/Спецификация опора.spw
АКМ-4/Спецификация узловая.spw
АКМ-4/Чертеж Вид сверху 2хА1.cdw
АКМ-4/Чертеж Втулка норм А4.cdw
АКМ-4/Чертеж Констр узловой в8 А1.cdw
АКМ-4/Чертеж Опора СБ А3.cdw
АКМ-4/Чертеж Пластина А4.cdw
АКМ-4/Чертеж рама подв А2.cdw
АКМ-4/эконом/
АКМ-4/эконом/~$Экономика яп.doc
АКМ-4/эконом/~WRL4036.tmp
АКМ-4/эконом/Базовая техкарта яп в приложение.docx
АКМ-4/эконом/техкарта яп.cdw
АКМ-4/эконом/Экономика яп.doc
АКМ-4/эконом/Экономика.cdw
АКМ-4/эконом/яп перспективная.png
