Модернизация агрегата комбинированного для минимальной обработки почвы АКМ-4

БГСХА,с/х машины, Совершенствование технологического процесса дискования с модернизацией пружинной защиты дисков, 2013

Цель обработки почвы машинами с дисковыми рабочими орга¬нами: за-делать пожнивные остатки, подрезать сорную раститель¬ность, спровоциро-вать к прорастанию семена сорняков для после¬дующего уничтожения вспаш-кой, разрыхлить поверхностный слой почвы для уменьшения испарения вла-ги и лучшего поглоще¬ния атмосферных осадков, повысить качество кроше-ния пласта и снизить (до 35 %) тяговое усилие плуга при последующей вспаш¬ке. В курсовом проекте производится модернизация АКМ-4.
В курсовом проекте дана характеристика условий работы машины, ана-лиз технологического процесса, в котором участвует машина.
Разработанная пружинная защита дисков бороны позволяет существен-но повысить качество и снизить ресурсопотребление на обработке почвы. Данное устройство позволит работать без поломок при встрече дисков с препятствием.
А главное – данная модернизация АКМ-4 позволит нам качественно про-водить предпосевную обработку почвы, лущить стерню сохранять влагу весной и осенью, что особенно важно, особенно в этом году, когда стояла аномально жаркая погода и почва пересыхала каждую минуту.

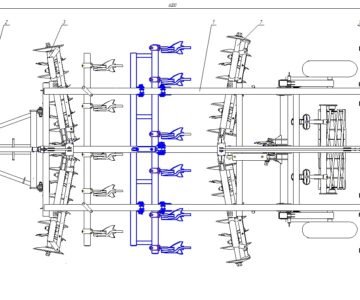

Агрегат комбинированный для минимальной обработки почвы АКМ-4 (рисунок 3.1), предназначен для лущения жнивья, полупаровой осенней об-работки зяби, осенней обработки полей после уборки кукурузы, свеклы и картофеля, ранневесенней обработки зяби (закрытие влаги и заделка удоб-рений), для бесплужной подготовки за два прохода окультуренных почв под посев озимых зерновых, пожнивных и поукосных культур на почвах, засо-ренных камнями со средним размером не более 100мм.
Агрегат АКМ-4 агрегатируется с тракторами класса 3 (Беларус 1523, Т-150К).

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Тип полунавесной
Агрегатирование кл. 3
Производительность за 1 час основного времени, га 2,4-4
Рабочая скорость, км/ч: 6-10
Рабочая ширина захвата, м 4
Глубина обработки, см до 16
Масса, кг 3200

1 АНАЛИЗ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ДИСКОВАНИЯ
1.1 Особенности технологического процесса дискования
1.2Агротехнические требования
2 ОБЗОР МАШИН И РАБОЧИХ ОРГАНОВ ДЛЯ ВЫПОЛНЕНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ДИСКОВАНИЯ
2.1 Обзор дисковых борон
2.2 Обзор и анализ конструкции систем защиты дисковых рабочих органов
3 МОДЕРНИЗАЦИЯИ ПРУЖИННОЙ ЗАЩИТЫ ДИСКОВ
3.1Обоснование предлагаемой модернизации
3.2 Технологический расчет модернизируемого узла
3.3 Конструкторские расчеты
3.3.1 Определение сил действующих на диск
3.3.2 Расчет основных параметров пружинной стойки

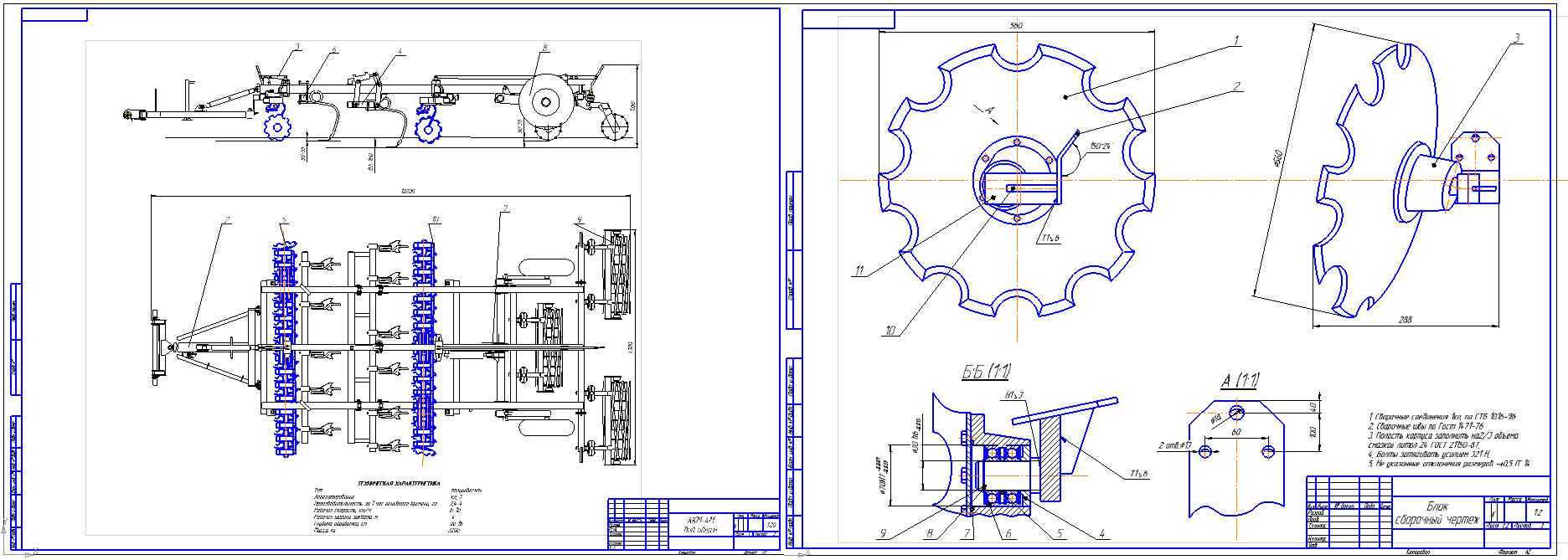

Состав: ПЗ, Спецификации,Чертежи ВО АКМ-4,Блок СБ,Секция СБ,Деталировка Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация агрегата комбинированного для минимальной обработки почвы АКМ-4

5\2 ПЗ.doc
5\3 СП ВО.DOC
5\4 СБ Блок.DOC
5\5 СБ секция.DOC
