Конструкторская разработка гарпунный захват ПРФ-180

ЖГАТК
Жировичский государственный аграрно-технический колледж
Жировичи 2012
Конструкторская разработка гарпунного захвата прессподборщика прф 180

КОНСТРУКТОРСКАЯ РАЗРАБОТКА
4.1 Обоснование и описание модернизации
В процессе заготовки сена, спрессованного в круглообразные рулоны, их погрузка-разгрузка в транспортные средства осуществляется фронтальным погрузчиком ПРФ-1,8 с приспособлением ППУ-0,5 или ПТФ-500.
При случайном положении рулонов такой погрузчик вынужден совершать сложные манёвры при подъезде к рулону для надёжного захватывания последнего, затем с рулоном к месту разгрузки. Маневрирование фронтального погрузчика ведёт к большим затратам времени и топлива на погрузку рулона.
Чтобы повысить производительность работ в качестве нашей конструкторской разработкой будет гарпунный захват для стреловых погрузчиков. Он включает поворотное устройство с кронштейном, для навешивания на стрелу погрузчика. К кронштейну крепиться рычаг, для соединения со следующим механизмом. Вал устройства с помощью пальца соединяется с переходником, являющимся верхней крышкой двухстороннего поршневого гидроцилиндра. К его нижней крышке соосно присоединён корпус, имеющий в нижней части прорези для выхода зубьев и коническую посадку с профилированными пазами для создания определённой траектории их движения. Траверса внутри корпуса соединена одним кольцом со штоком гидроцилиндра, другим – с зубьями.
В исходном положении шток гидроцилиндра втянут и зубья находятся внутри корпуса. Опусканием стрелы погрузчика захват подводиться к рулону так, чтобы вершина конической насадки располагалась по его кругу. При дальнейшем опускании захват проникает в рулон на необходимую глубину. Затем включают гидроцилиндр, шток которого воздействует через пазы на зубья и выдвигает их за пределы корпуса. В этом случае рулон надёжно зафиксирован на корпусе и его переносят к месту разгрузки. Добиваемся нужного положения включением механизма поворота, работающего также от гидросистемы погрузчика. Для освобождения рулона, зубья втаскиваются внутрь корпуса.
Гарпунный захват можно использовать на стреловых, фронтальных ПРФ-1,8 и ПКУ-0,8, поворотных ПЭФ-1А и ПЭА-1,0 и вилочных погрузчиках с вертикальной подъёмной рамой.
На погрузке рулонов в транспортные средства целесообразно применять фронтальный погрузчик с гарпунным захватом, так как он может перемещаться с грузом по полю, при разгрузке рулонов погрузчик-манипулятор с поворотной стрелой. Переносит груз поворотом стрелы и затрачивает на погрузку и разгрузку, значительно меньше времени, чем фронтально-передвижной погрузчик.

Состав: Захват, Шток гидроцилиндра, шарнирный зуб, спецификация, операционная карта ПРФ 180 Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Конструкторская разработка гарпунный захват ПРФ-180

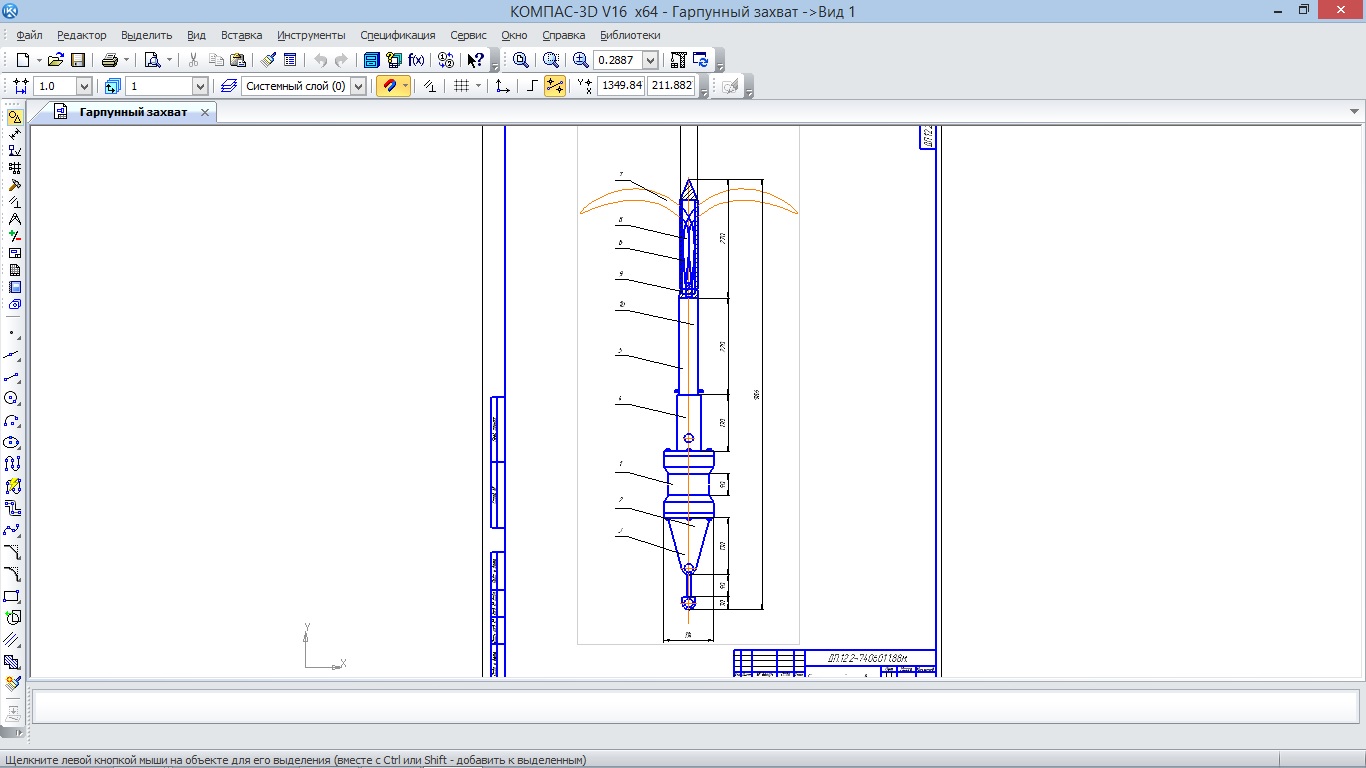

Гарпунный захват.cdw
Операционная карта ПРФ-180.cdw
Шарнирный зуб.cdw
Шток гидроцилиндра.cdw
Гарпунный захват.bak
Шарнирный зуб.bak
Шток гидроцилиндра.bak
Спцефикация.docx
