Культиватор СМ-43.00.000СБ

Культиватор СМ-43.00.000СБ роторного типа предназначен для сплошной обработки почвы всех типов при влажности 8–20 % и твёрдости почвы 0,4–1,6 кгс/см2, кроме зон, засорённых камнями, со скоплением куч соломы и растительных остатков, на которых имеется наличие шпагата и проволоки с помощью минипогрузчиков, имеющих систему крепления типа Bob-Tach.

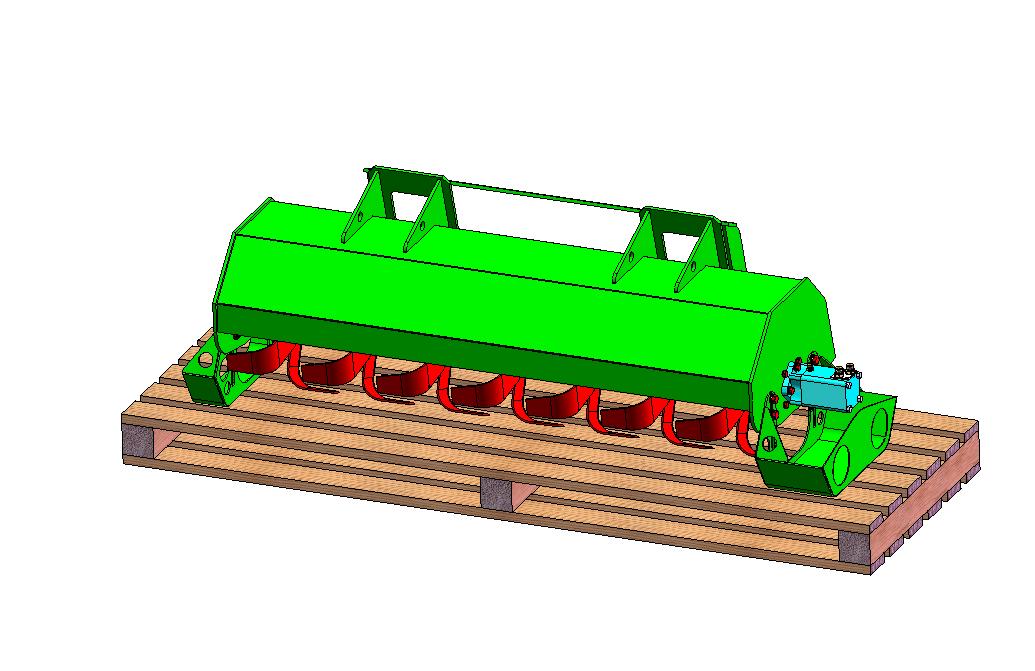

Культиватор представляет собой корпус, на котором смонтированы все узлы и детали. На боковинах корпуса с помощью болтов, корпусов и подшипников 211 закреплены полуоси вала. На дисках вала болтами закреплены ножи. С правой стороны внутри полуоси вала с помощью шпонки установлен вал гидромотора MS-315, который болтами закреплен на боковине корпуса. На этой же боковине болтами закреплена лыжа, имеющая возможность изменять свое положение по высоте, которая одновременно является защитным кожухом гидромотора.
На гидромоторе установлены штуцера для подключения рукавов к напорной, сливной и дренажной линиям погрузчика.
Техническая характеристика
• Ширина обрабатываемой полосы почвы, мм ................ 1700
• Глубина обработки, мм .................................................... 0…150
• Скорость вращения ножей, об/мин ................................ 238
• Количество ножей, шт .................................................... 42
• Наружный диаметр режущих кромок ножей, мм ........ 500
• Максимальное рабочее давление, кгс/см2 ....................... 150
• Рабочая подача гидравлической жидкости от насоса, л/мин ... 75
• Скорость движения минипогрузчика не более, км/час ........ 10
• Диаметр расположения ножей, мм .................................... 500
• Система крепления к погрузчику …………………………... Bob-Tach
• Габаритные размеры В×L×Н,мм ......................... 2053×690×662
• Вес культиватора, кг ......................................................... 300
• Способ управления гидромотором ………. ручной с
гидрораспределителя из кабины погрузчика
Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Просмотр файлов
СМ-42.01.100-01СБ Кронштейн.SLDASM
СМ-42.01.100СБ Кронштейн.SLDASM
СМ-43.00.000СБ Культиватор.SLDASM
СМ-43.01.000СБ.Корпус.SLDASM
СМ-43.02.000СБ Вал.SLDASM
СМ-43.03.000-01СБ Лыжа.SLDASM
СМ-43.03.000СБ Лыжа.SLDASM
СМ-43.04.000СБ Опора.SLDASM
Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Болт М12-8gх33.36.019 ГОСТ 7798-70 .SLDPRT
Болт М12-8gх35.36.019 ГОСТ 7798-70 .SLDPRT
Болт М16-8gх40.36.019 ГОСТ 7798-70 .SLDPRT
Болт М16-8gх60.36.019 ГОСТ 7798-70 .SLDPRT
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Гидромотор MS-315 M+S Hydraulic.SLDPRT
Деталь1.SLDPRT
Кольцо В100 ГОСТ 13941-86.SLDPRT
Кольцо В80 ГОСТ 13941-86.SLDPRT
Кольцо СП 68х
Кольцо СП 71х
Кольцо СП 81х
Масленка 1.2.Ц
Поддон 800х 2400.SLDPRT
Подшипник 211 ГОСТ8338-75.SLDPRT
СМ-41.00.012 Фитинг ввертной 22х1,5.SLDPRT
СМ-41.00.013-02 Шайба медная14.SLDPRT
СМ-41.00.013 Шайба медная22.SLDPRT
СМ-41.01.102 Боковина.SLDPRT
СМ-42.01.101-01 Стенка задняя.SLDPRT
СМ-42.01.101 Стенка задняя.SLDPRT
СМ-43.00.001-01 Нож.SLDPRT
СМ-43.00.001 Нож.SLDPRT
СМ-43.00.002 Штуцер.SLDPRT
СМ-43.00.005 Корпус.SLDPRT
СМ-43.00.006 Кольцо.SLDPRT
СМ-43.00.007 Проставка.SLDPRT
СМ-43.00.008 Кольцо.SLDPRT
СМ-43.01.001-01 Боковина.SLDPRT
СМ-43.01.001 Боковина.SLDPRT
СМ-43.01.002-01 Крышка.SLDPRT
СМ-43.01.002 Крышка.SLDPRT
СМ-43.01.003-01 Крышка.SLDPRT
СМ-43.01.003-02 Крышка.SLDPRT
СМ-43.01.003 Крышка.SLDPRT
СМ-43.01.004-01 Крышка.SLDPRT
СМ-43.01.004 Крышка.SLDPRT
СМ-43.01.004 Ребро-указатель.SLDPRT
СМ-43.01.005 Стенка.SLDPRT
СМ-43.01.006 Ребро.SLDPRT
СМ-43.02.001 Труба 83х10 ГОСТ 8734-75.SLDPRT
СМ-43.02.002 Полуось.SLDPRT
СМ-43.02.003 Полуось.SLDPRT
СМ-43.02.004 Диск.SLDPRT
СМ-43.03.001 Стенка.SLDPRT
СМ-43.03.002-01 Лыжа.SLDPRT
СМ-43.03.002 Лыжа.SLDPRT
СМ-43.03.003 Стенка.SLDPRT
СМ-43.03.004 Ребро.SLDPRT
СМ-43.04.001 Стенка.SLDPRT
СМ-43.04.002 Опора.SLDPRT
СМ-43.04.003 Ребро.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12.0112 ГОСТ 11371-78.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 16.0.019 ГОСТ 11371-78.SLDPRT
