Плоскорез ПЩК-3.8

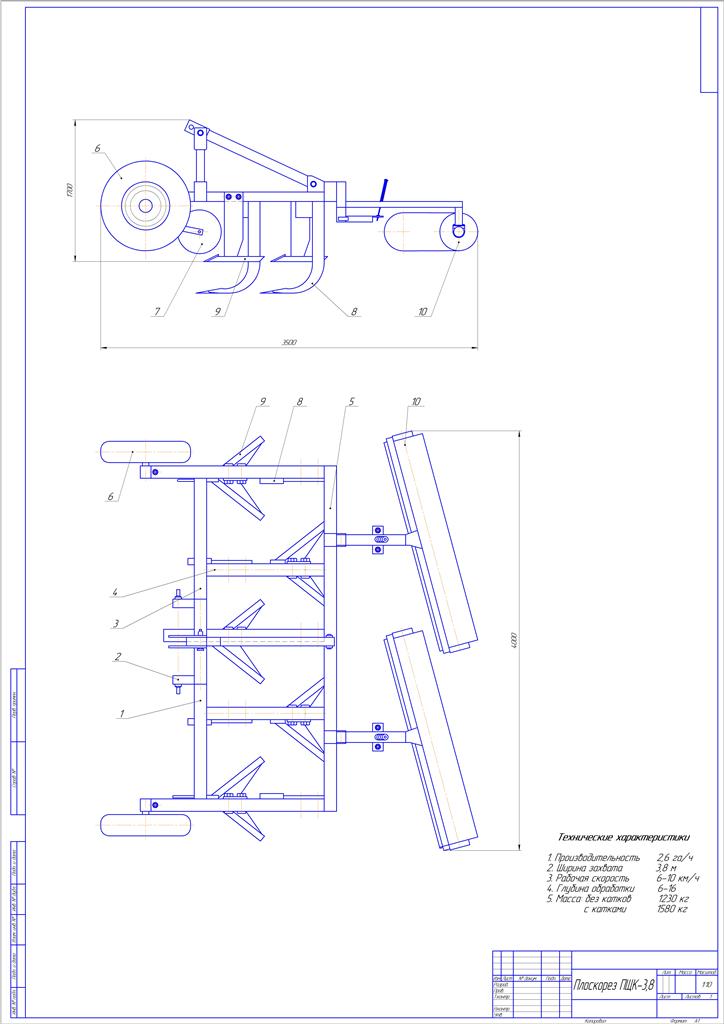

Сборочный чертеж:
Плоскорез ПЩК-3.8 (Плоскорез-щелеватель комбинированный)

Устройство плоскореза: ПЩК навесной/прицепной имеет комплектацию: универсальная рама с навесным/прицепным устройством, опорные колеса с винтовым механизмом регулировки глубины обработки, дисковые ножи, плоскорежущие лапы, щелерезы; по требованию Заказчика агрегат может дополнительно комплектоваться чизельными лапами. ПЩК имеет 2 варианта комплектации навесным оборудованием: 01 - комплектуется рамками для навешивания зубовых борон, 02 - комплектуется планчато-зубчатыми катками.

Технические характеристики:
1. Производительность 2,6 га/ч
2.Ширина захвата 3,8 м
3.Рабочая скорость 6-10 км/ч
4.Глубина обработки 6-16
5. Масса: без катков 1230 кг (с катками - 1580 кг).

Состав: Плоскорез (СБ), Спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:
ПЩК-3,8.cdw
спецификация пщк-3.8.spw
