Проектирование скоростного рабочего органа культиватора-плоскореза

Алтайский государственный технический университет имени И.И.Ползунова
Кафедра сельскохозяйственного машиностроения
Курсовой проект по теме “Проектирование скоростного рабочего органа культиватора-плоскореза”
Барнаул 2011

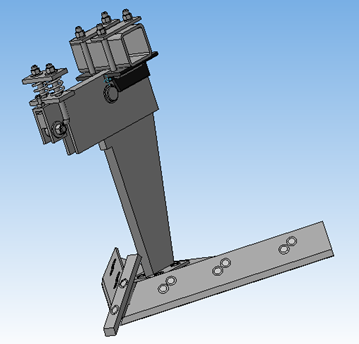

За базовое почвообрабатывающее орудие принимаем плоскорез-глубокорыхлитель навесной ПГН-3 и с учетом патента предложенного доцентом Яковлевым В.Т. модернизируем его для выполнения задания на курсовое проектирование. Техническим решением задачи является уменьшение энергозатрат, увеличения глубины обработки, улучшение качества обработки почвы и повышение эксплуатационной надежности.

Состав: ВО, Сб, деталировка, 3D-сборка плоскореза, ПЗ, СП, Схемы Язык документа

Софт: Компас-3D 13 SP2

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Проектирование скоростного рабочего органа культиватора-плоскореза

Просмотр файлов
