Бета-тестирование КОМПАС-3D v19

Совершенствование культиватора-плоскореза с разработкой рабочего органа

ФГБОУ ВО «Волгоградский государственный аграрный университет»
Кафедра: «Технические системы в АПК»
Дисциплина: «Основы теории и расчета СХМ»
Курсовая работа на тему: «Совершенствование культиватора-плоскореза с разработкой рабочего органа»
Волгоград 2018 год

Содержание:
1. Введение
2. Анализ существующих конструкций
3. Описание конструкции и принципа работы разрабатываемой машины
4. Агротехнические требования
5. Определение основных параметров рабочих органов машины
6. Заключение
7. Список используемой литературы

Исходные данные:
1) максимальная глубина хода лапы amax = 140 мм
2) минимальная глубина хода лапы amin = 90 мм
3) ширина режущей лапы b = 30 мм
4) радиус кривизны стойки лапы r = 200 мм
5) высота стойки лапы h = 500 мм
6) вылет носка лапы D = 200 мм
7) угол входа лапы в почву = 30 градусов
8) угол трения почвы в металл = 25 градусов
9) угол трения почвы в почву = 50 градусов

Графическая часть:

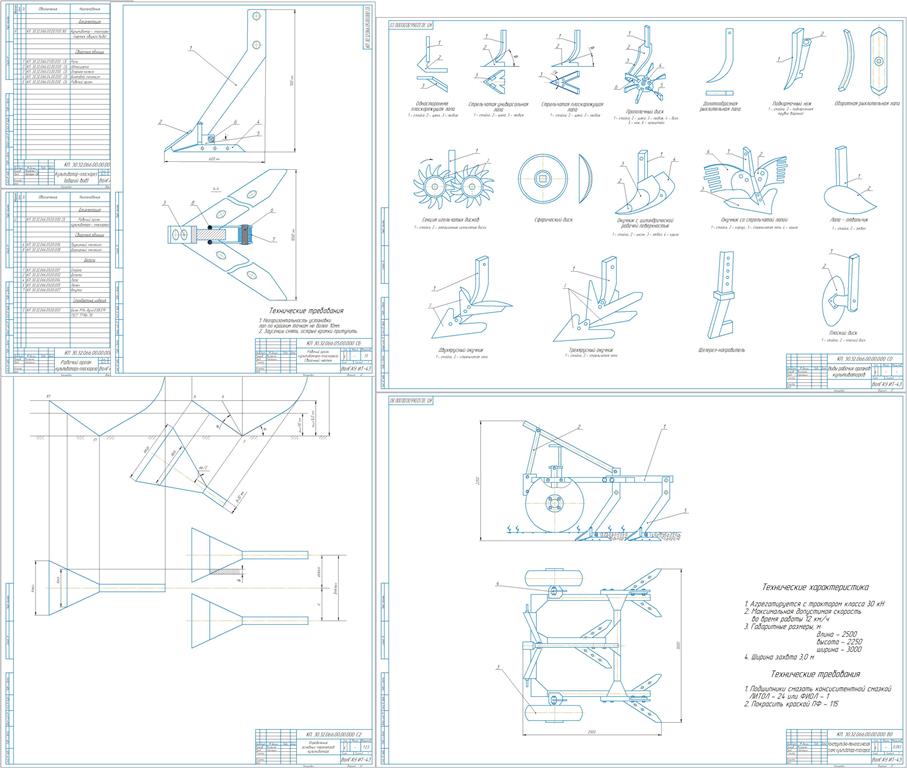

1) Рабочий орган на А2 (СБ) и спецификация (СП)
2) Виды рабочих органов культиватора-плоскореза на А1 (С0)
3) Определение основных параметров культиватора-плоскореза на А1 (С2)
4) Конструктивно-технологическая схема культиватора плоскореза на А1 (В0) и спецификация (СП)

В курсовой работе были представлены анализ существующих конструкции, определение параметров рабочих органов, описание конструкции разрабатываемой машины согласно содержанию курсовой работы.

Состав: Графическая часть: 1) Виды рабочих органов культиваторов на А1 (С0) 2) Конструктивно-технологическая схема культиватора-плоскореза на А1 (ВО); 3) Определение основных параметров культиватора на А1 (С2); 4) Рабочий орган на А2 (СБ) 5) Рабочий орган культиватора-плоскореза (СП); 6) Культиватор - плоскорез, общий вид (СП) ; Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.1 х64

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Совершенствование культиватора-плоскореза с разработкой рабочего органа

Расчетно пояснительная записка.docx
1 лист.cdw
2 лист.cdw
3 лист.cdw
4 лист.cdw
Общий вид.spw
Рабочий орган.spw
