Проектирование комбинированной Фрезы-сеялки

Казанский государственный аграрный университет
Кафедра "Машины и оборудование в агробизнесе"
Дипломный проект на тему "Проектирование комбинированной посевной машины (Фрезы-сеялки)"
2013

Техническая характеристика
1. Агрегатируется трактором класса тяги, кН 14
2. Максимальная рабочая скорость агрегата, м/c 3,2
3. Ширина захвата, м 3,6
4. Ширина междурядий, м 0,15
5. Максимальная глубина заделки семян, м 0,08

В пояснительной записке приведены: Анализ производственно-финансовой деятельноcти и процесса обработки почвы и посева, расчет редуктора привода фрезы и разделы по экономике, безопасности жизнедеятельности, экологии.
Графическая часть дипломного проекта содержит: Сборочный чертеж фрезы-сеялки - 2 листа А1, Деталировка: колесо зубчатое коническое (А3), вал (А3), втулка, крышка, скоба, стакан (все на А4). Операционно-технологическая карта на посев озимой ржи (А1). Технологическая карта на возделывание озимой ржи (А1), Технические характеристики почвообрабатывающе-посевных машин (А1),
1 Обоснование проекта
2 Анализ технологического процесса обработки почвы и посева и разработка рекомендаций по его улучшению
3 Конструкторская часть
4 Безопасность жизнедеятельности на производстве и в чрезвычайных ситуациях
5 Технико-экономические показатели конструкции посевной машины и технологии посева озимой пшеницы
6 Охрана окружающей среды

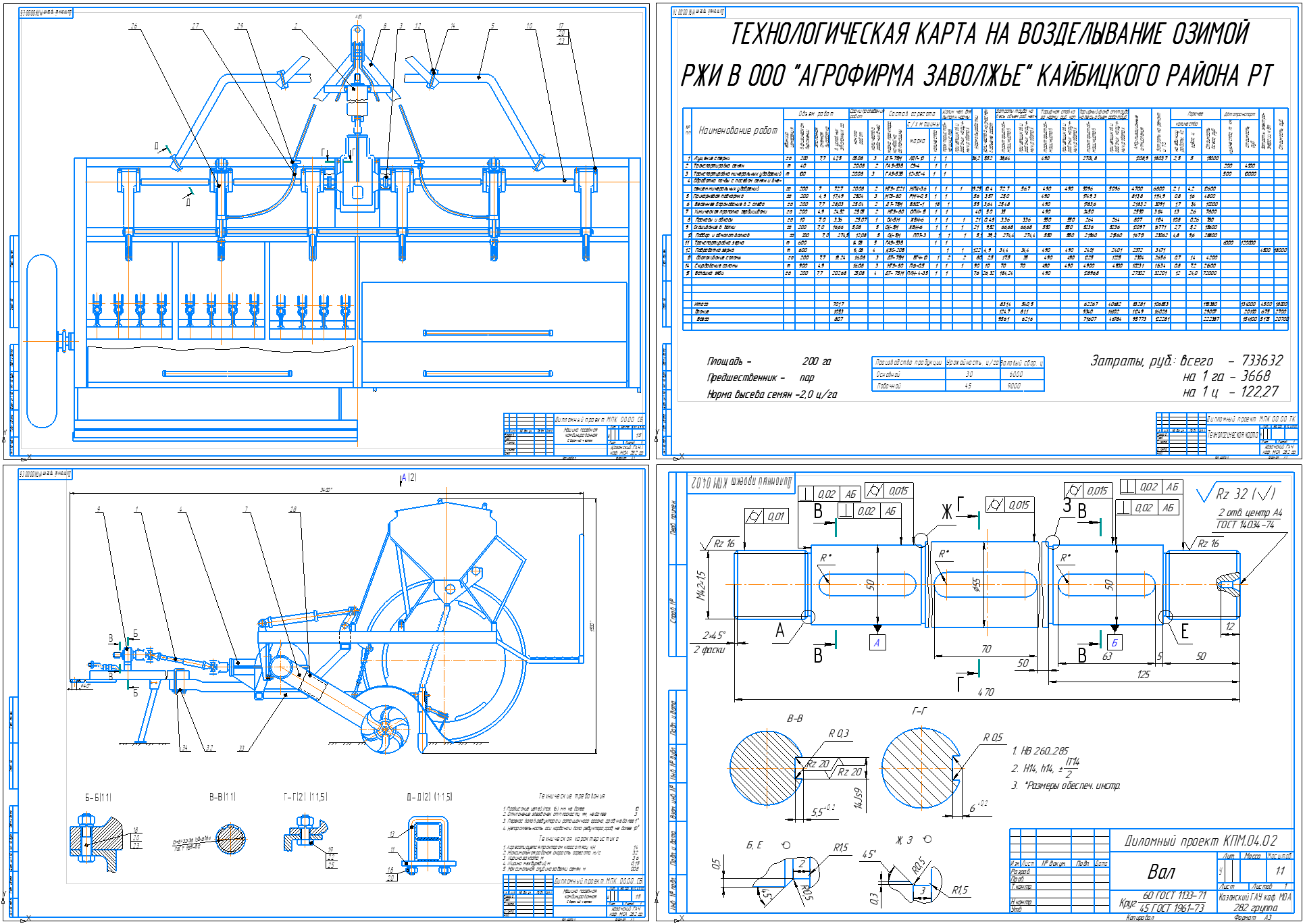

Конструкция разрабатываемой комбинированной машины принципиально отличается от существующих (см рисунок). Машина состоит из рамы 1 с семенными ящиками 2, на которых установлены зерновые и туковые высевающие аппараты, посевных секций 3 (каждая из которых включает фрезерный барабан 4, анкерный ленточный сошник 5). На раме также установлен редуктор 6 привода фрезерных барабанов 4, устройство для перевода машины в транспортное положение 7, расположенный за анкерными сошниками выравнивающие щиты, на которые и установлены анкерные сошники 5, с возможностью регулирования глубины заделки семян.
При работе комбинированной машины фрезерные барабаны 4 секций 3 тщательно рыхлят почву на глубину посева, затем анкерные сошники 5 укладывают семена на твердое ложе в виде ленты. Расположенные за анкерными сошниками выравнивающие щиты 8 выравнивает и прикатывают засеянную ленту, обеспечив тем самым плотный контакт семян с почвой. Одновременно выравнивающие щиты 8 обеспечивают поддержание заданной глубины заделки семян и при необходимости позволяют регулирование глубины заделки.

Состав: Фреза-сеялка (СБ) - 2 листа А1, Деталировка: колесо зубчатое коническое, вал, втулка, крышка, скоба, стакан. Операционно-технологическая карта на посев озимой ржи (ТК). Технологическая карта на возделывание озимой ржи (ТК), Технические характеристики почвообрабатывающе-посевных машин (А1), Спецификация в Word Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Проектирование комбинированной Фрезы-сеялки

Дипломный проект\ПЗ\1 гл.Анализ хозяйствен
Дипломный проект\ПЗ
Дипломный проект\ПЗ\3 гл..docx
Дипломный проект\ПЗ\4 гл.БЖ..docx
Дипломный проект\ПЗ
Дипломный проект\ПЗ\спец.doc
Дипломный проект\ПЗ\ЭКОЛ..docx
Дипломный проект\Чертежи\ВАЛ_РЧ.cdw
Дипломный проект\Чертежи\Вид бок.сеялки_СБ_1.cdw
Дипломный проект\Чертежи\Вид верх.сеял
Дипломный проект\Чертежи\ВТУЛКА_РЧ.cdw
Дипломный проект\Чертежи\конич.зубчат.колесо_РЧ.cdw
Дипломный проект\Чертежи\КРЫШКА_РЧ.cdw
Дипломный проект\Чертежи\КФГдляОК.bmp
Дипломный проект\Чертежи\ОПЕР,НАЗИП.3.JPG
Дипломный проект\Чертежи\ОПЕР.JPG
Дипломный проект\Чертежи\Операционно-технолог.карта на посев.cdw
Дипломный проект\Чертежи\СКОБА_РЧ.cdw
Дипломный проект\Чертежи\Сравнит.тех.хар..cdw
Дипломный проект\Чертежи\СТАКАН.cdw
Дипломный проект\Чертежи\Технокарта на возделывание.cdw
Дипломный проект\Чертежи\Фреза-сеялка_СБ_1.jpg
Дипломный проект\ПЗ
Дипломный проект\Чертежи
Дипломный проект
