Ресурсосберегающая технология консервации техники в ЗАО «Нива» Весёловского района

Азово-Черноморский инженерный институт ФГБОУ ВПО Донской государственный аграрный университет в г. Зернограде
Кафедра "Технический сервис в АПК"
Дипломный проект
На тему "Ресурсосберегающая технология консервации техники в ЗАО «Нива» Весёловского района"
Зерноград 2014

В данном проекте выполнен анализ производственно-хозяйственной деятельности предприятия Ростовской области. Для хозяйства произведен расчет, планирование и организация мероприятий антикоррозионной защиты сельскохозяйственной техники. Обоснован выбор консервационных материалов и выполнен расчёт их потребности. Показана перспектива применения продуктов осветления отработанных моторных масел (ПООМ) для защиты машин от коррозии и модернизирована конструкция установки для приготовления консервационных составов ОПУ-50М ВНИИТиН, позволяющая реализовать ресурсосберегающую технологию антикоррозионной защиты машин.
Рассмотрены вопросы охраны труда и окружающей среды в хозяйстве, разработана инструкция по охране труда при антикоррозионной обработке техники.
Выполнен расчет технико-экономических показателей предлагаемой конструкции, который подтверждает его практическую значимость.
Графическая часть проекта содержит характеристику хозяйства, схему технологическую наружной консервации машин, схему технологического процесса получения ПООМ, схему поста консервации, схему организации консервации машин в хозяйстве с графиком работ, общий вид модернизированной установки для приготовления консервационных составов, сборочные чертежи нагревательного бака и полочки, чертежи отдельных деталей (7 штук), операционную карту получения ПООМ с помощью установки, основные экономические показатели конструкции.

Техническая характеристика модернизированной установки:
Объём емкости, л - 100
Мощность электродвигателя, кВт - 0,55
Мощность электронагревателя, кВт - 2,0
Продолжительность одного цикла работ с использованием мощности установки, ч - 2,1
Температура нагрева смеси установкой, град. С - 60
Габаритные размеры установки: длина - 850, ширина - 845, высота - 1106
Масса, кг - 50.

Дипломный проект выполнен на 101 странице пояснительной записки формата А4, включающей 15 рисунков и 20 таблиц, а также на 10 листах графической части формата А1 и 29 литературных источников.

Состав: Характеристика хозяйства (ТБ), Схема технологическая наружной консервации машин (Т1), Схема поста консервации (С7), Схема технологическая получения консервационной композиции (Т2), Схема организации антикоррозионной защиты машин (ТЧ), График работ по консервации (ТЧ), Установка для приготовления консервантов (ВО), Операционная карта приготовления консервационной смеси (Т3), Полочка (СБ), Бак нагревательный (СБ), Проставка (СБ), Деталировка (вал, крышка, патрубок, площадка, уплотнение, упорная пята, шкив ведомый), Основные экономические показатели (ТБ), Ведомость проекта, Спецификации, ПЗа) Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Ресурсосберегающая технология консервации техники в ЗАО «Нива» Весёловского района

ДП Ресурсосберегающая технология консервации техники/
ДП Ресурсосберегающая технология консервации техники/Ведомость проекта.doc
ДП Ресурсосберегающая технология консервации техники/Листы/
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 1 характеристика хозяйства.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 10 Основные экономические показатели.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 2 Схема технологии наружной консервации.cdw

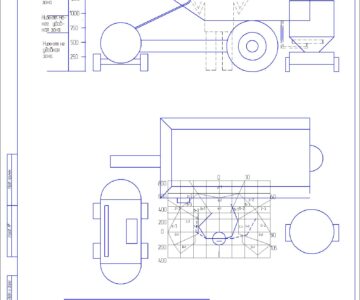

ДП Ресурсосберегающая технология консервации техники/Листы/Лист 3 Схема поста консервации.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 3 Технологическая схема получения консервационной композиции.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 4 Схем организации антикоррозионной защиты.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 5 График трудоёмкостей работ.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 6 Общий вид установки для приготовления консервантов.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 7 Операционная карта приготовления консервационной смеси.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 7 Полочка сборочный чертёж.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 8 Бак нагревательный сборочный чертёж.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Вал.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Крышка.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Патрубок.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Площадка.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Проставка сборочный чертёж.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Уплотнение.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Упорная пята.cdw
ДП Ресурсосберегающая технология консервации техники/Листы/Лист 9 Детали/Шкив ведомый.cdw
ДП Ресурсосберегающая технология консервации техники/ПЗ.doc
ДП Ресурсосберегающая технология консервации техники/Спецификации.doc

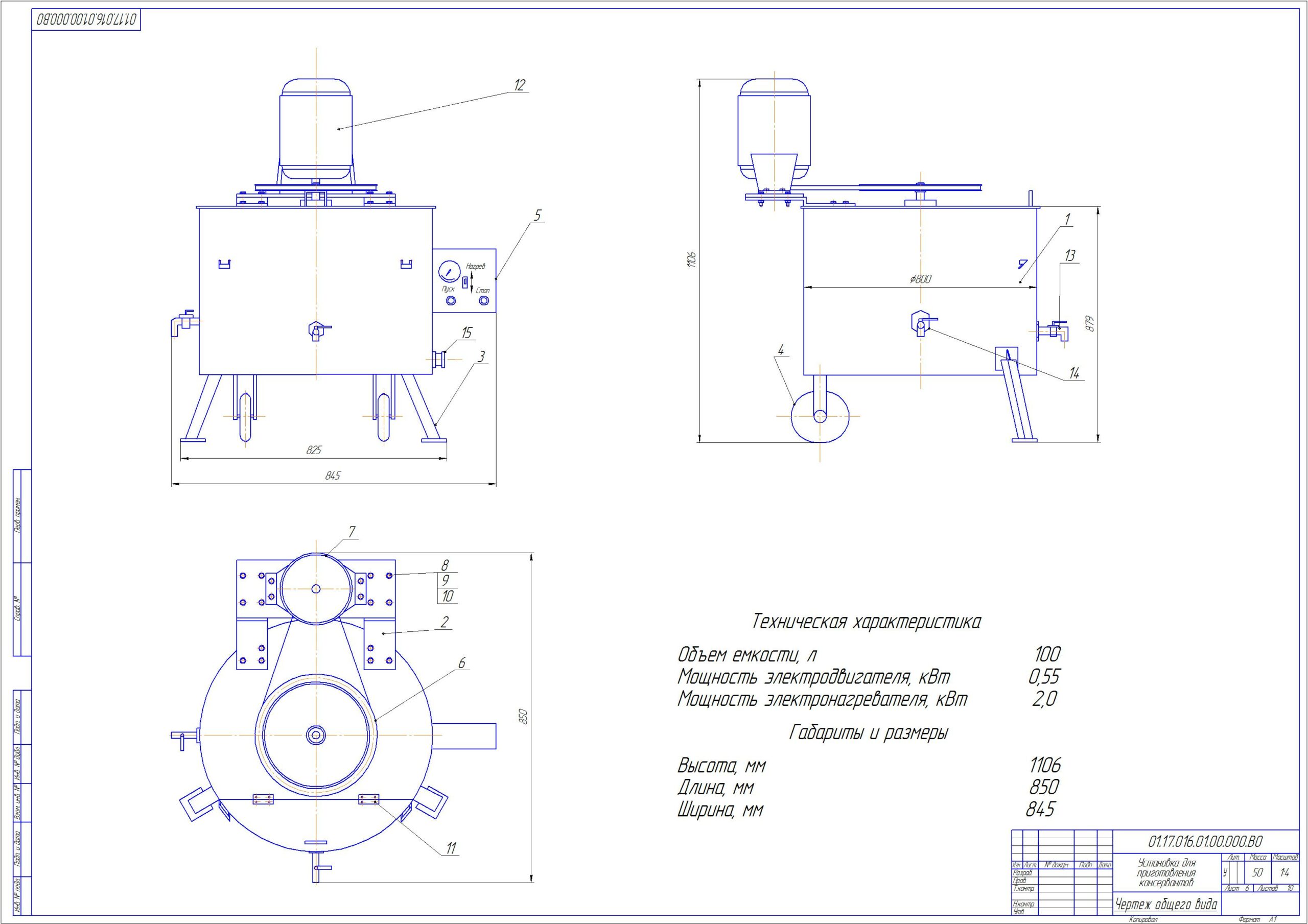

ДП Ресурсосберегающая технология консервации техники/Установка для приготовления консервантов - Вид общий.jpg
