Совершенствование технологии нанесения износостойких покрытий отвалов плужных корпусов

Государственный аграрный университет Северного Зауралья, Кафедра Технические системы в АПК; Бакалаврская работа на тему «Совершенствование технологии нанесения износостойких покрытий, повышающих ресурс отвалов плужных корпусов», Тюмень 2018.

В результате выполнения ВКР на основе изучения условий эксплуатации и анализа неравномерности изнашивания рабочих поверхностей от-вала плуга, обоснован новый более эффективный вариант технологии наплавки износостойкого слоя отдельными валиками.
Это расположение обеспечивает условия для снижения плотности контактного слоя почвы за счёт ударного взаимодействия в направлении перемещения.
Данная эффективность технологии обеспечивается на снижении рас-хода твёрдых сплавов и особых условий трения. Для повышения производительности нанесения кольцевых и/или овальных валиков предложена оригинальная наплавочная оснастка и конструкция сварочного стола.

Содержание
Введение 9
1. Условия эксплуатации и износ рабочих поверхностей отвала корпуса плуга 11
2. Технологические методы упрочнения рабочих поверхностей отвала в области наибольшей интенсивности трения 20
3. Выбор способа повышения износостойкости поверхности трения плужных отвалов путем нанесения покрытий твердыми сплавами 29
4. Технологические факторы управления качеством покрытий дуговой наплавкой отдельными валиками 32
5. Мероприятия электробезопасности при проведении сварочных работ 39
5.1. Общие положения 39
5.2. Организационные мероприятия по улучшению условий труда и профилактике травматизма 40
5.3. Организация рабочего места 42
5.4. Пожарная безопасность 46
5.5. Безопасность в аварийных ситуациях 48
5.6. Требования охраны труда по окончании работы 50
5.7. Экология 51
6. Показатели эффективности упрочнения отвалов корпуса плуга путём нанесения прерывистых покрытий твёрдыми сплавами 53
Заключение 57
Список используемых источников 58
Приложение 61

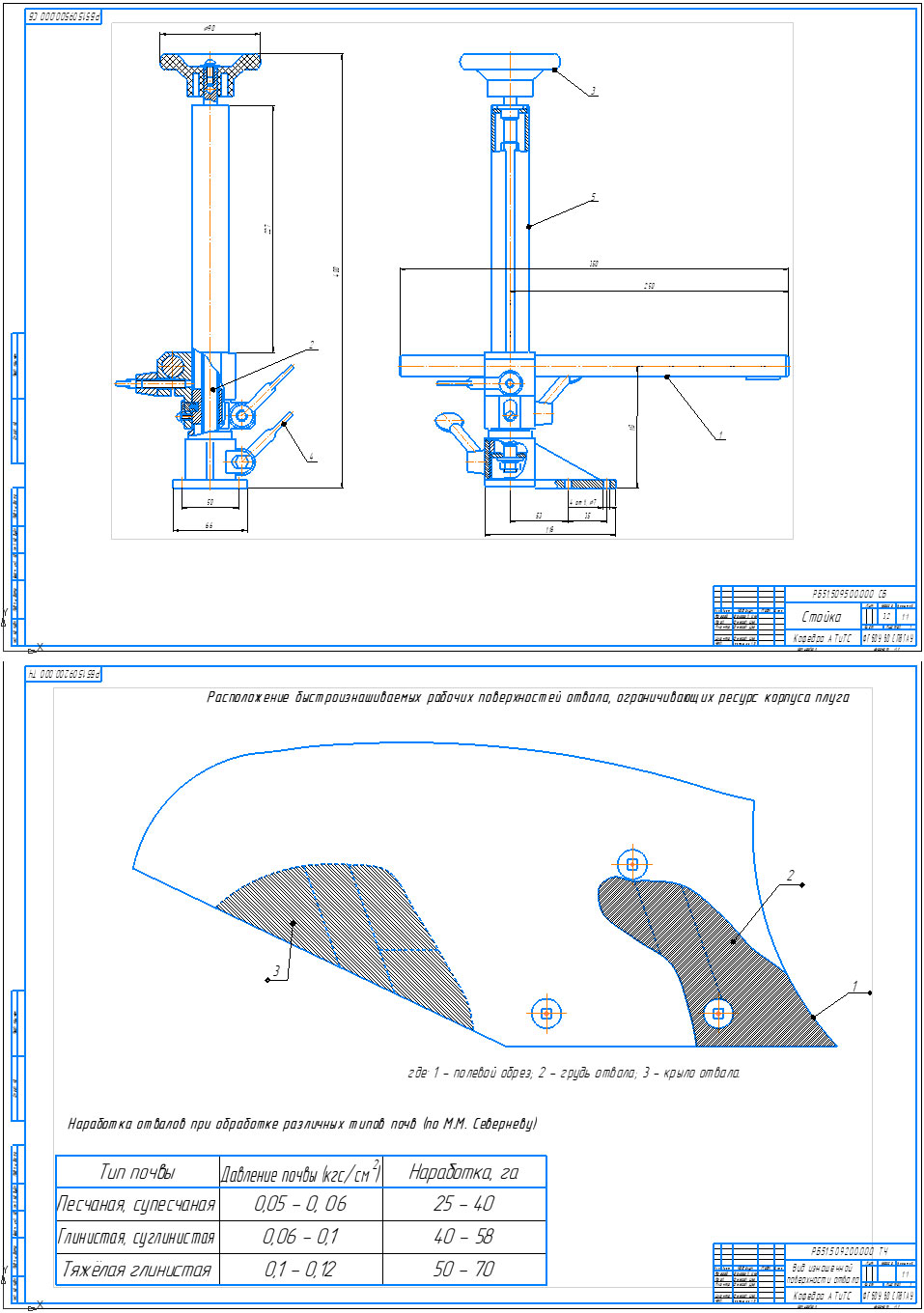

Работа состоит из пояснительной записки объёмом 59 листов формата А4 и графического материала состоящего из 7 листов формата А1. Графический материал включает в себя: 1) Распределение давления почвы А1; 2) Вид изношенной поверхности отвала А1; 3) Технологии восстановления отвала А1; 4) Схема нанесения валиков А1; 5) Сборочный чертеж стойки А1; 6) Рабочие чертежи деталей; 7) Экономическая эффективность. Большая часть графического материала это картинки вставленные в рамку компаса.

Состав: Вид общий (ВО), Сборочный чертеж (СБ), Деталировка, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
ГЧ/
ГЧ/Компас/
ГЧ/Компас/Лист 7.cdw
ГЧ/Компас/Лист 2.cdw
ГЧ/Компас/Лист 5.jpg
ГЧ/Компас/Деталировка. Лист 6/
ГЧ/Компас/Деталировка. Лист 6/Маховичок.cdw
ГЧ/Компас/Деталировка. Лист 6/Винт специальный.cdw
ГЧ/Компас/Деталировка. Лист 6/Штанга.cdw
ГЧ/Компас/Деталировка. Лист 6/Рукоятка зажимная.cdw
ГЧ/Компас/Лист 5.cdw
ГЧ/Компас/Лист 1.cdw
ГЧ/Компас/Лист 4.cdw
ГЧ/Компас/Лист 3.cdw
ГЧ/PDF/
ГЧ/PDF/Лист 4.jpg
ГЧ/PDF/Лист 3.jpg
ГЧ/PDF/Лист 5.jpg
ГЧ/PDF/Деталировка. Лист 6/
ГЧ/PDF/Деталировка. Лист 6/Штанга.jpg
ГЧ/PDF/Деталировка. Лист 6/Маховичок.jpg
ГЧ/PDF/Деталировка. Лист 6/Винт специальный.jpg
ГЧ/PDF/Деталировка. Лист 6/Рукоятка зажимная.jpg
ГЧ/PDF/Лист 1.jpg
ГЧ/PDF/Лист 2.jpg
ГЧ/PDF/Лист 7.jpg
РПЗ/
РПЗ/Аннотация.cdw
РПЗ/Ведомость проекта.cdw
РПЗ/РПЗ.docx
