Съемник предназначен для съема с валов ступицы, шкивов и т.д. Съемник состоит из траверсы, на которой свободно перемещаются захваты (лапы), упорного винта, рабочего винта, гаек, крестовин и рычагов, соединенных между собой осями посадкой с зазором.
Техническая характеристика съемника:
Максимальный диаметр снимаемой детали – 306 мм.
Максимальная высота снимаемой детали – 140 мм.
Максимальное усилие съемника – 3350 кг.
Максимальный ход упорного винта – 80 мм.
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Съёмник ступицы переднего колеса трактора
Съёмник ступицы переднего колеса трактора
0
4
662
15
2
50
Автор
demon_mehanik
Дата
27.10.2018
Язык
Русский
Состав

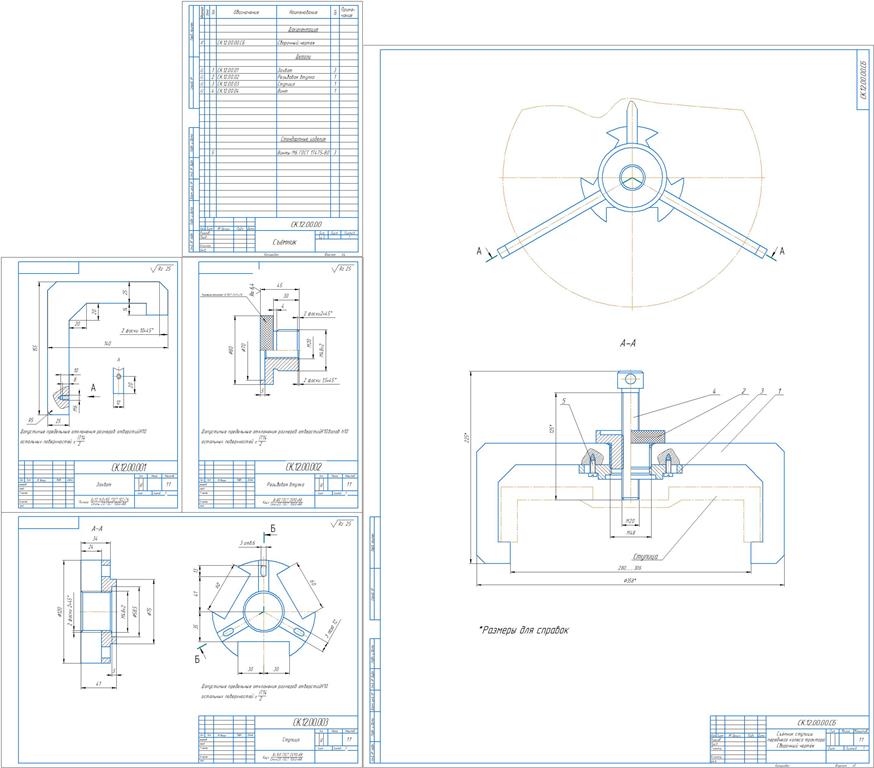

Сборочный чертёж(СБ), Деталировка, Спецификация
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Фрагмент.frw
-
Чертеж.cdw
-
Съёмник.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
