Ступица переднего колеса Optimal 04-P377

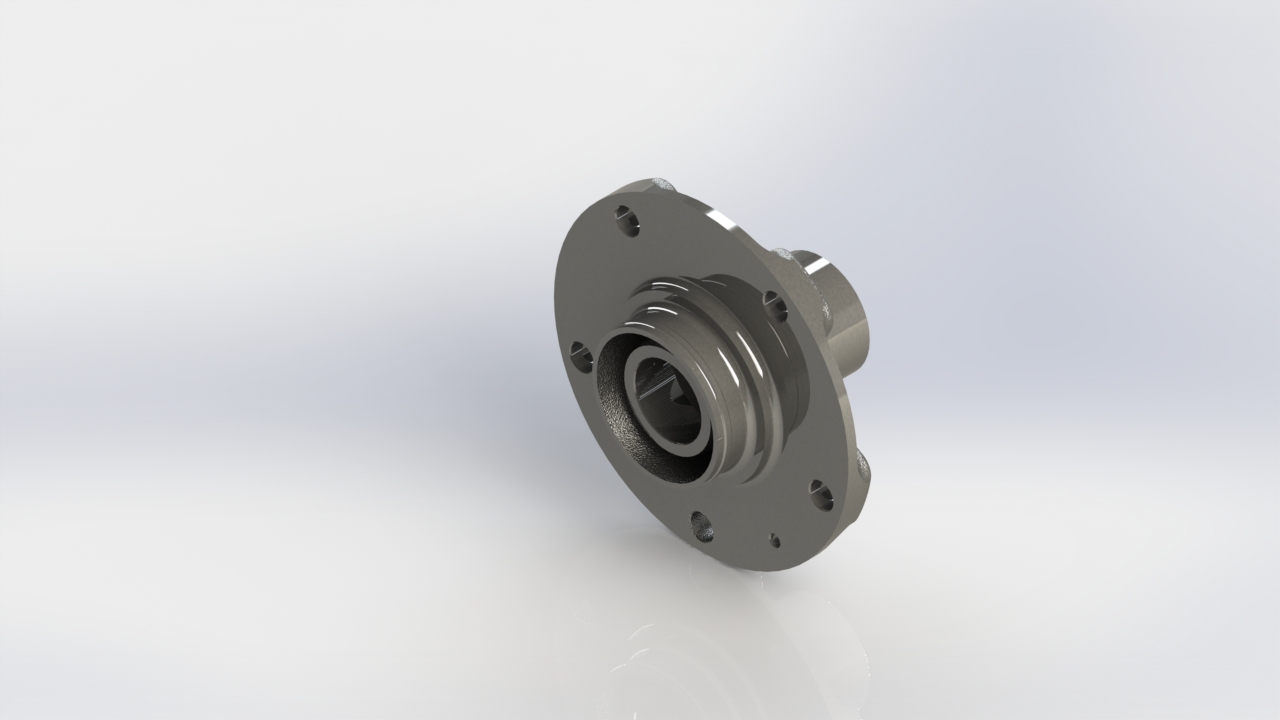

Ступица переднего колеса Optimal 04-P377.
Модель ступицы переднего колеса Optimal 04-P377 выполнена с минимальными погрешностями. Ступица Optimal 04-P377 выполнена из 2 элементов, корпуса ступицы и ограничивающего кольца. Ступица выполнена методом промышленного литья - в песок, имеет пять отверстий под диск со сверловкой 5*112 мм и одно отверстие для фиксации тормозного диска. Ступица имеет 38 шлицевое посадочное место под внешний шрус.
Данная ступица используется на автомобилях концерна VAG, а именно автомобилей AUDI, модели A4 B7.
Модель ступицы отлично сопрягается с моделью Ступичный подшипник SNR BGB40536R02: https://vmasshtabe.ru/mashinostroenie-i-mehanika/detali_mashin/stupichnyiy-podshipnik-snr-bgb40536r02.html

Состав: Модель одной деталью Язык документа

Софт: SolidWorks 2017 SP1

Сайт: www

Каталог / Транспорт / Детали и узлы автомобилей / Ступица переднего колеса Optimal 04-P377

Просмотр файлов
Ступица Optimal 04-P377.SLDPRT
