Рабочий орган КПШ

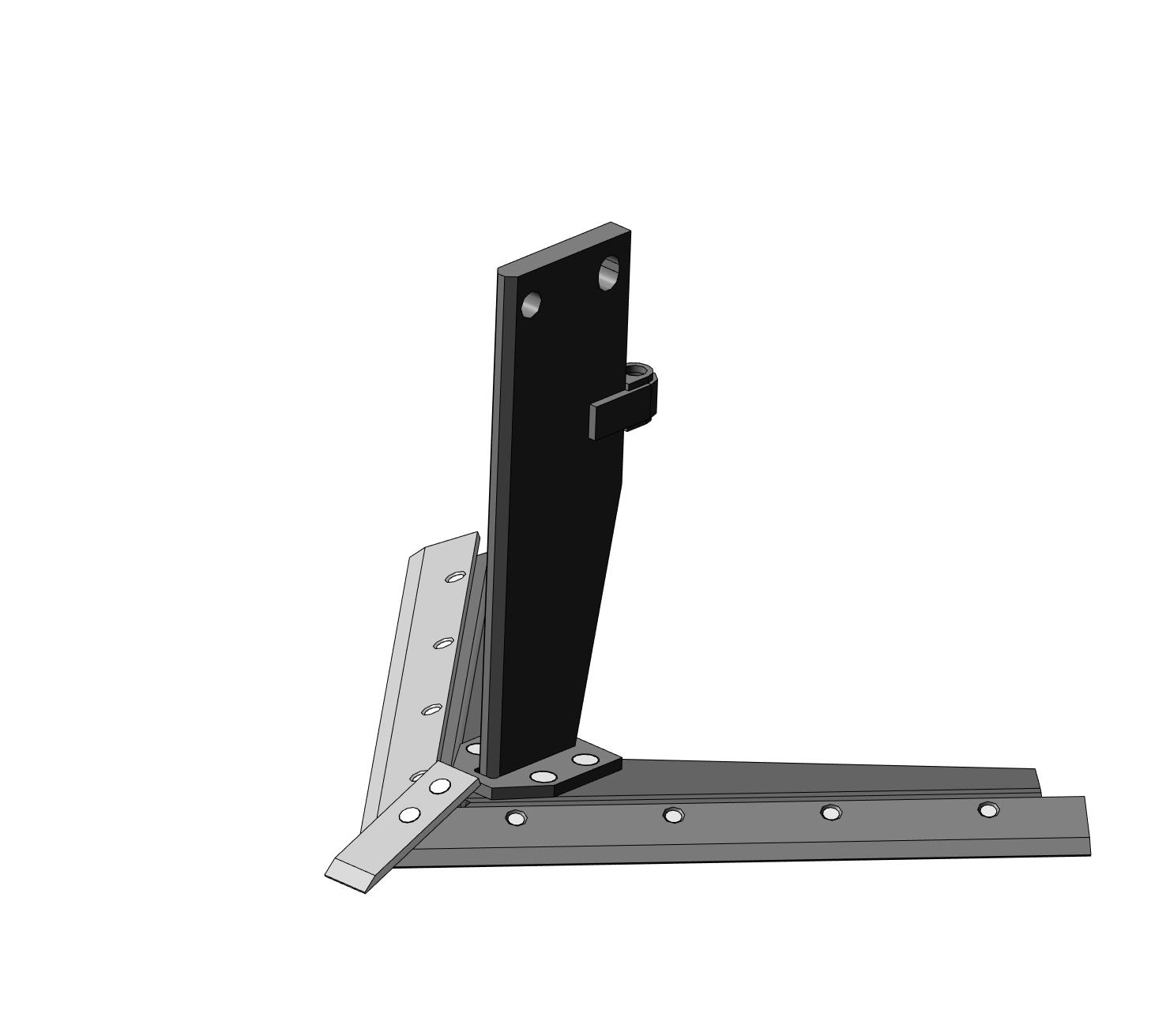

3D модель унифицированная стрельчатая плоскорежущая лапа. Она состоит из стойки, левого и правого лемехов, долота и башмака. Специальный болт с гайками предназначен для регулировки угла вхождения рабочего органа в почву и предотвращения поворота стойки в продольно-вертикальной плоскости. Для повышения износостойкости лезвия лемехов и долота наплавлены твердым сплавом. Угол раствора лемехов рабочего органа составляет 75°.

Состав: 3D сборка

Софт: КОМПАС-3D 20

Файлы:
КПШ.03.07.000 СБ/
КПШ.03.07.000 СБ/КПШ 03.07.010 Долото.m3d
КПШ.03.07.000 СБ/КПШ 03.07.000 СБ Рабочий орган.a3d
КПШ.03.07.000 СБ/КПШ 03.07.011 Лемех левый.m3d
КПШ.03.07.000 СБ/КПШ 03.07.200 СБ Лапа/
КПШ.03.07.000 СБ/КПШ 03.07.200 СБ Лапа/КПШ 03.07.202 Сегмент передний.m3d
КПШ.03.07.000 СБ/КПШ 03.07.200 СБ Лапа/КПШ 03.07.201 Лапа.m3d
КПШ.03.07.000 СБ/КПШ 03.07.200 СБ Лапа/КПШ 03.07.007 Сегмент левый.m3d
КПШ.03.07.000 СБ/КПШ 03.07.200 СБ Лапа/КПШ 03.07.200 СБ Лапа.a3d
КПШ.03.07.000 СБ/КПШ 03.07.100 СБ Стойка/
КПШ.03.07.000 СБ/КПШ 03.07.100 СБ Стойка/КПШ 03.07.100 СБ Стойка СБ.a3d
КПШ.03.07.000 СБ/КПШ 03.07.100 СБ Стойка/КПШ 03.07.101 Стойка.m3d
КПШ.03.07.000 СБ/КПШ 03.07.100 СБ Стойка/КПШ 03.07.104 Шайба.m3d
КПШ.03.07.000 СБ/КПШ 03.07.100 СБ Стойка/КПШ 03.07.102 Пятка.m3d
КПШ.03.07.000 СБ/КПШ 03.07.100 СБ Стойка/КПШ 03.07.103 Кронштейн.m3d
КПШ.03.07.000 СБ/КПШ 03.07.011-01 Лемех правый.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
