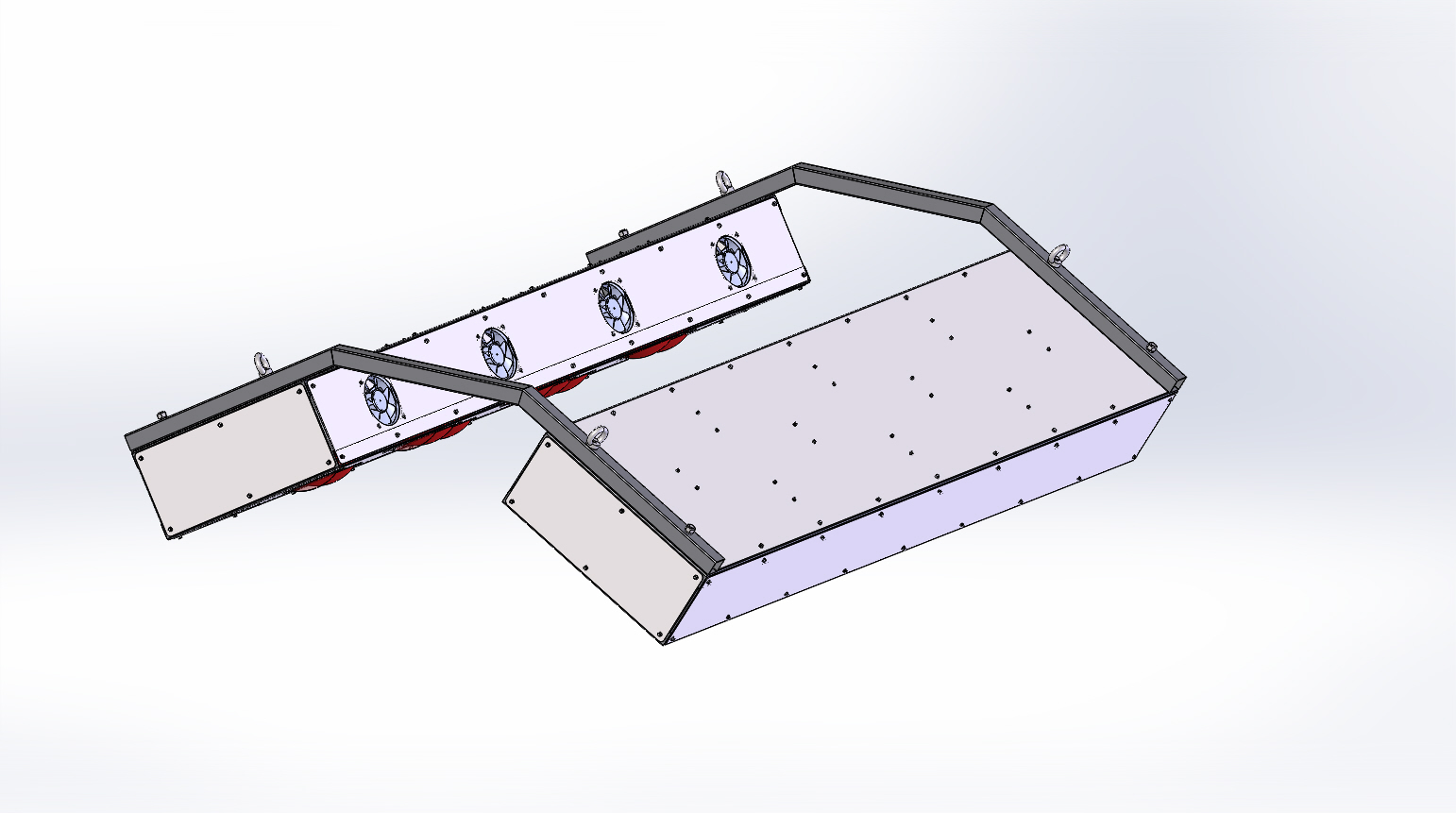

Солярий для лошадей прямоугольный

Солярии используются как до, так и после тренировок. Перед тренировками их назначение – разогрев мышц, сокращение времени разминки и вероятности травм, после тренировки – расслабление и восстановление лошади. В соляриях используются инфракрасные нагревательные лампы. Солярий позволяет лошади быстрее высохнуть после работы. Габаритные размеры ДхШхВ - 2030х1540х517. Масса - 298 кг. Количество ламп-20 штук. Мощность 3,0 кВт.

Состав: 3D Сборка (в дереве есть предупреждения) с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Сельское хозяйство
Солярий для лошадей прямоугольный

01.00.000 Солярий/

01.00.000 Солярий/01.00.000 Солярий.SLDASM

01.00.000 Солярий/01.00.000 Солярий.SLDDRW

01.00.000 Солярий/01.00.000 Солярий.spfpdm

01.00.000 Солярий/01.00.001 Лист нижний.SLDDRW

01.00.000 Солярий/01.00.001 Лист нижний.SLDPRT

01.00.000 Солярий/01.00.002 Лист верхний.SLDDRW

01.00.000 Солярий/01.00.002 Лист верхний.SLDPRT

01.00.000 Солярий/01.00.003 Лист боковой.SLDDRW

01.00.000 Солярий/01.00.003 Лист боковой.SLDPRT

01.00.000 Солярий/01.00.004 Лист торцевой.SLDDRW

01.00.000 Солярий/01.00.004 Лист торцевой.SLDPRT

01.00.000 Солярий/01.00.005 Лист боковой с вытяжкой.SLDDRW

01.00.000 Солярий/01.00.005 Лист боковой с вытяжкой.SLDPRT

01.00.000 Солярий/01.00.006 Прокладка.SLDDRW

01.00.000 Солярий/01.00.006 Прокладка.SLDPRT

01.00.000 Солярий/01.01.000 Каркас.SLDASM

01.00.000 Солярий/01.01.000 Каркас.SLDDRW

01.00.000 Солярий/01.01.000 Каркас.spfpdm

01.00.000 Солярий/01.01.001 Балка продольная.SLDDRW

01.00.000 Солярий/01.01.001 Балка продольная.SLDPRT

01.00.000 Солярий/01.01.002 Балка поперечная.SLDDRW

01.00.000 Солярий/01.01.002 Балка поперечная.SLDPRT

01.00.000 Солярий/01.01.003 Перемычка.SLDDRW

01.00.000 Солярий/01.01.003 Перемычка.SLDPRT

01.00.000 Солярий/01.01.004 Балка поперечная.SLDDRW

01.00.000 Солярий/01.01.004 Балка поперечная.SLDPRT

01.00.000 Солярий/01.02.000 Траверса.SLDASM

01.00.000 Солярий/01.02.000 Траверса.SLDDRW

01.00.000 Солярий/01.02.000 Траверса.spfpdm

01.00.000 Солярий/01.02.001 Перемычка.SLDDRW

01.00.000 Солярий/01.02.001 Перемычка.SLDPRT

01.00.000 Солярий/01.02.002 Балка.SLDDRW

01.00.000 Солярий/01.02.002 Балка.SLDPRT

01.00.000 Солярий/Болт М12-6gх100.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Солярий/Вентилятор 120х120.SLDASM

01.00.000 Солярий/Винт самонарезающий DIN 7504-ST4.8х22-K.SLDPRT

01.00.000 Солярий/Винт со скругленной головкой ГОСТ Р ИСО 7045-М4х16-4.8-Z.SLDPRT

01.00.000 Солярий/Винт со скругленной головкой ГОСТ Р ИСО 7045-М4х20-4.8-Z.SLDPRT

01.00.000 Солярий/Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.00.000 Солярий/Гайка М4-6Н.4.016 ГОСТ 5915-70.SLDPRT

01.00.000 Солярий/Корпус.SLDPRT

01.00.000 Солярий/Лампа термоизлучатель ИКЗК 230-150 R127 E27.SLDPRT

01.00.000 Солярий/Лопости.SLDPRT

01.00.000 Солярий/Патрон керамический потолочный Е27.SLDPRT

01.00.000 Солярий/Рым-гайка DIN 582-М12.SLDPRT

01.00.000 Солярий/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Солярий/Шайба 4 65Г 016 ГОСТ 6402-70.SLDPRT

01.00.000 Солярий/Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 100

Софт: SolidWorks 2019 SP5

Состав: 3D модель Сборка с чертежами и

119

Солярий для лошадей

Рейтинг: 500

Софт: SolidWorks 2019 SP5

Состав: 3D модель Сборка с чертежами и

Водилка лошадей

Рейтинг: 20

Софт: DXF

Состав: 3D модель, DXF контур

873

Картина "Лошадь"

Рейтинг: 100

Софт: SolidWorks 2013

Состав: 3D сборка и детали.

448

34855

Дизайнерский мангал 3D "Лошади"

5 комментариев

Вверх Вниз

Evgen Ryzhkov

2023-10-04 в 15:13 ⋅

Был ли сделан прототип?

bysergos

2023-10-04 в 17:45 ⋅

Этот не знаю, отдал КД и все. Из круглых труб сделано несколько штук было

2023-10-05 в 08:37 ⋅

У вас есть только КД на металл или электрика тоже туда входит? (провода, лампы, пульт управления)

2023-10-05 в 11:42 ⋅

Металл, цоколи, лампы, вентиляторы есть. Провода электрики подключали и выводили в ящик(в работе этого нет)

2023-10-05 в 20:35 ⋅

Благодарю за ответы
