Белорусский государственный аграрный технический университет
Кафедра ОНИП
Курсовой проект по дисциплине "Основы расчета машин и аппаратов"
На тему: "Разработать шнековую машину для мойки зерна"
Минск 2015
В ходе выполнения проекта был описан технологический процесс производства круп. Приведен обзор конструкций моечных машин.
По заданным исходным данным произведен расчет шнека, корпуса смесителя и привода машины.

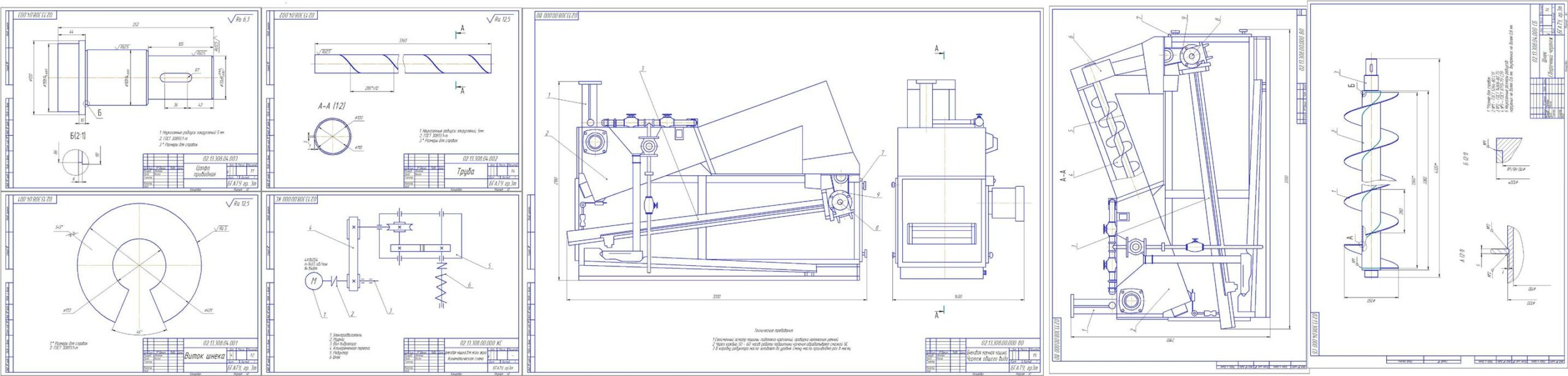

В графической части представлены: сборочный чертеж шнековой машины, деталировка и кинематическая схема установки. Спецификаций нет!!
Исходные данные: производительность П=50кг/с, максимальное давление Рmax=30кПа, коэффициент внутреннего трения продукта f=0,33, плотность продукта ρ=950 кг/м3, число витков 12, отношение диаметров а=3, диаметр шнека D=350мм.
Содержание
Введение
1 Обоснование темы курсового проекта
2 Технологический процесс производства круп
3 Обзор конструкций моечных машин (патентный поиск)
4 Расчёт и описание конструкторской части
4.1 Расчет шнека
4.2 Прочностной расчёт вала
4.3 Расчет корпуса смесителя
4.3 Расчет привода машины
5 Техника безопасности при эксплуатации
Заключение
Список использованных источников
