РГР Анализ лесопильнойрамы 2Р75-1

Брянский государственный инженерно-технологический университет
Кафедра транспортно-технологических машин и сервиса
Расчетно-графическая работа
по дисциплине: «Системы автоматизированного проектирования»
на тему: "Анализ лесопильной рамы 2Р75-1"
Брянск 2017

В ходе данной работы был произведен анализ лесопильной рамы 2Р75-1, принципа работы, произведен расчет кинематики механизмов дан-ной лесопильной рамы, а также рассчитаны потери мощности и КПД, по-строена ручьевая диаграмма потерь мощности.

Содержание
Введение …………………………………………………………………...........3
1 Анализ оборудования, назначение и сравнительная характеристика станка...4
2 Принципиальная схема станка……………...……………………………….....11
3 Принцип работы станка…………………………………..………………...….12
4 Кинематическая схема и расчет кинематики…...………………………….....14
5 Расчёт и построение ручьевой диаграммы………………………..……….....17
Заключение……. ………………………………………………..…….............21
Список используемой литературы…………………………………………….22

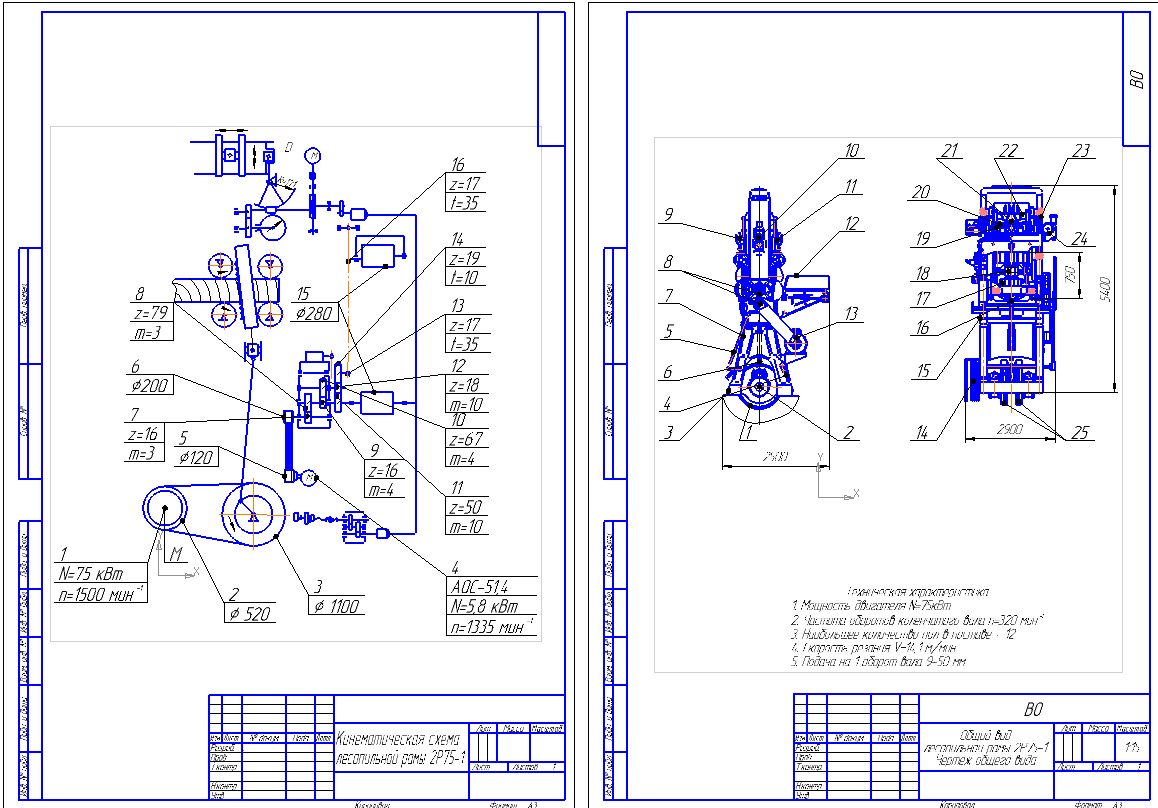

Состав: Общий вид лесопильной рамы (ВО), кинематическая схема (СК), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Схемы / Кинематические схемы / РГР Анализ лесопильнойрамы 2Р75-1

kinematika ??.cdw
obschiy_vid ??.cdw
pz.docx
spetsifikatsia??.cdw
