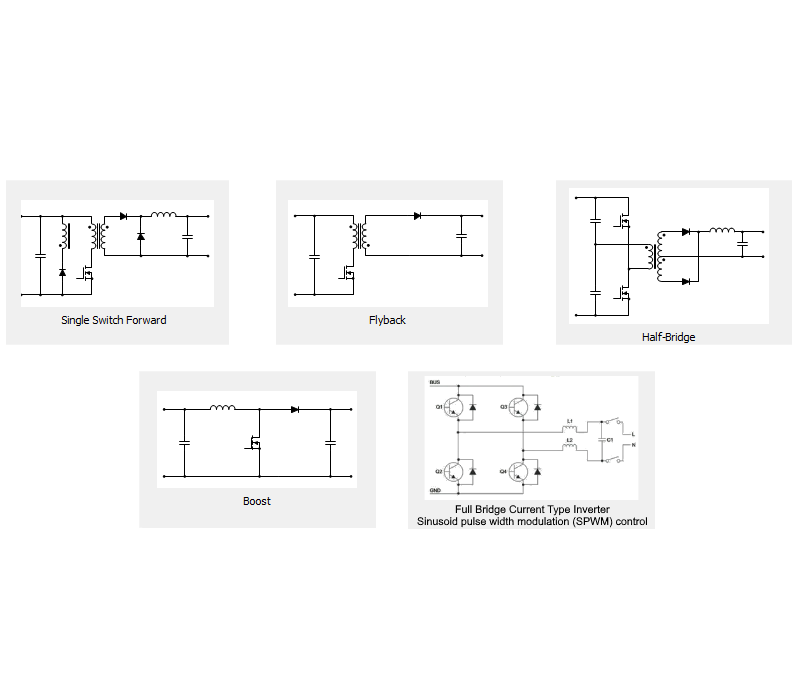

Схемы преобразователей с топологией Half-bridge, Flyback, Single-switch forward, Boost+Full Bridge Inverter

Схемы приведены с указанием наименований реальных компонентов, или их основных номиналов.
Версии использованного софта: Компас 3D 23, Altium Designer 23, Multisim 14.2.

В наименованиях папок указан формат основного (редактируемого) файла проекта.
Схемы других авторов, перенесённые в иной формат (ссылки на источник см. файл описания):

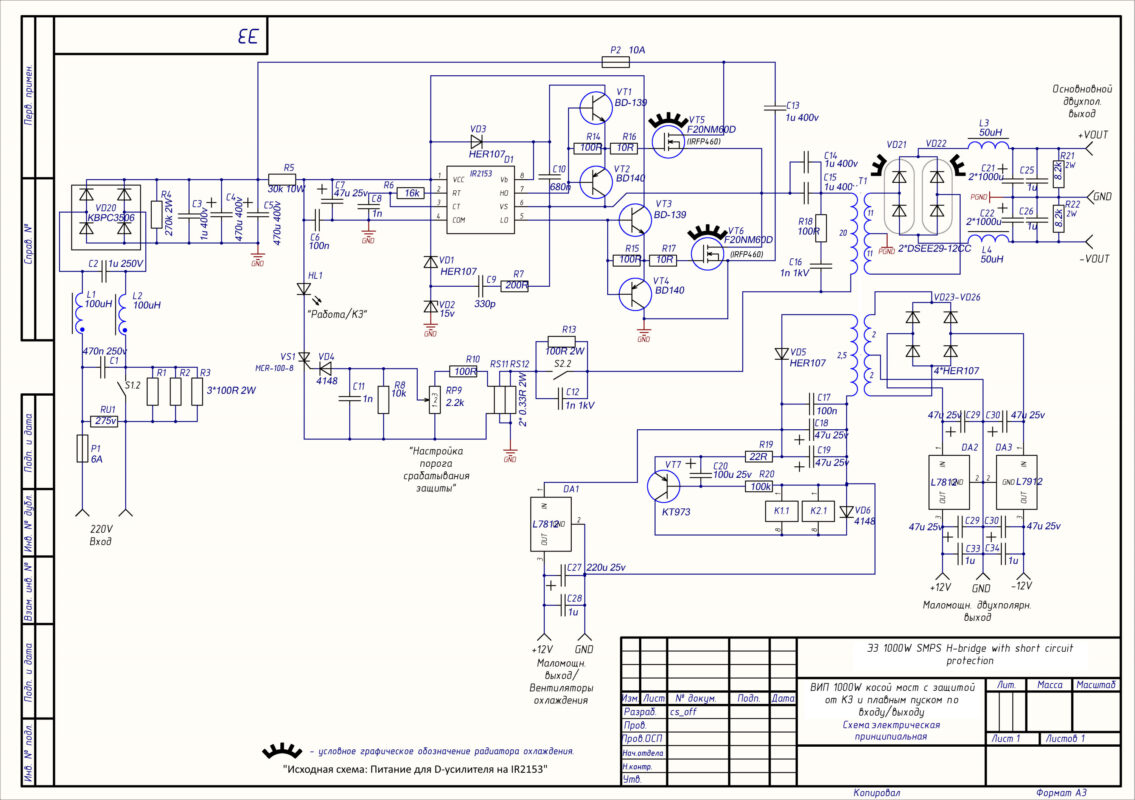

SMPS_Altium Designer 23_Half bridge_IR2153_ИВЭП для D-усилителя_1000W

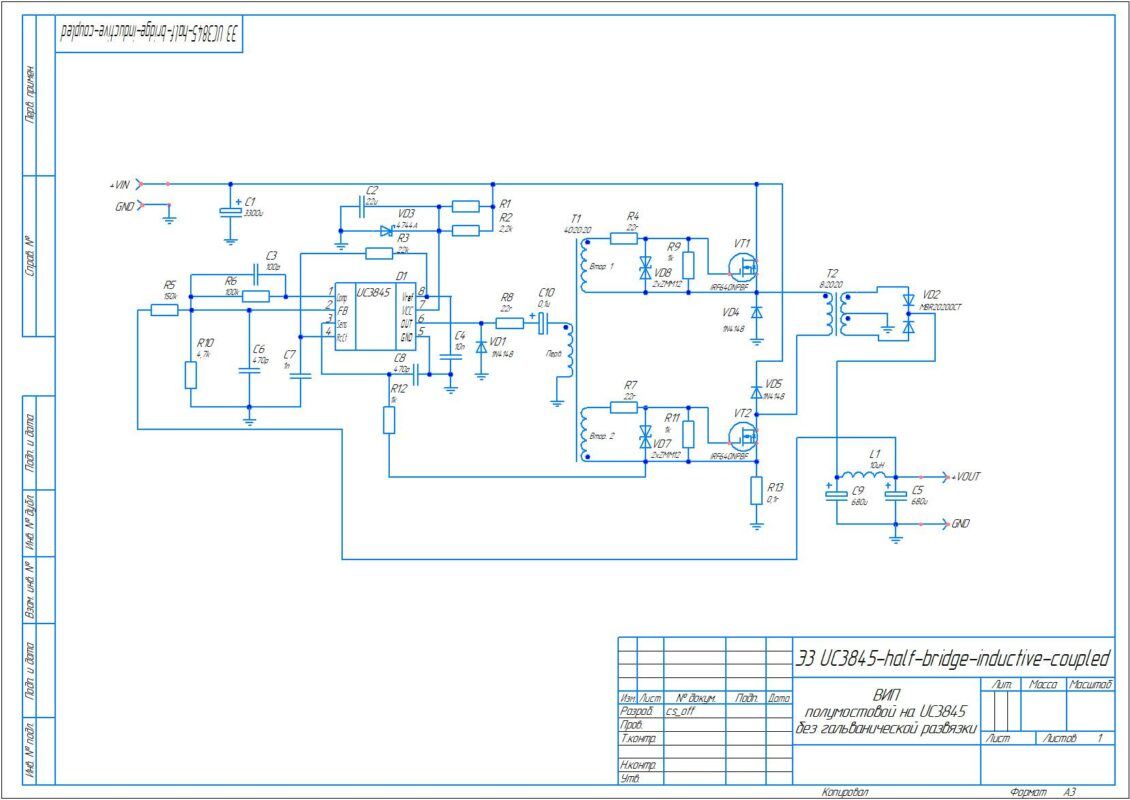

SMPS_Kompas3D 23_Half bridge_UC3845_20 Amp

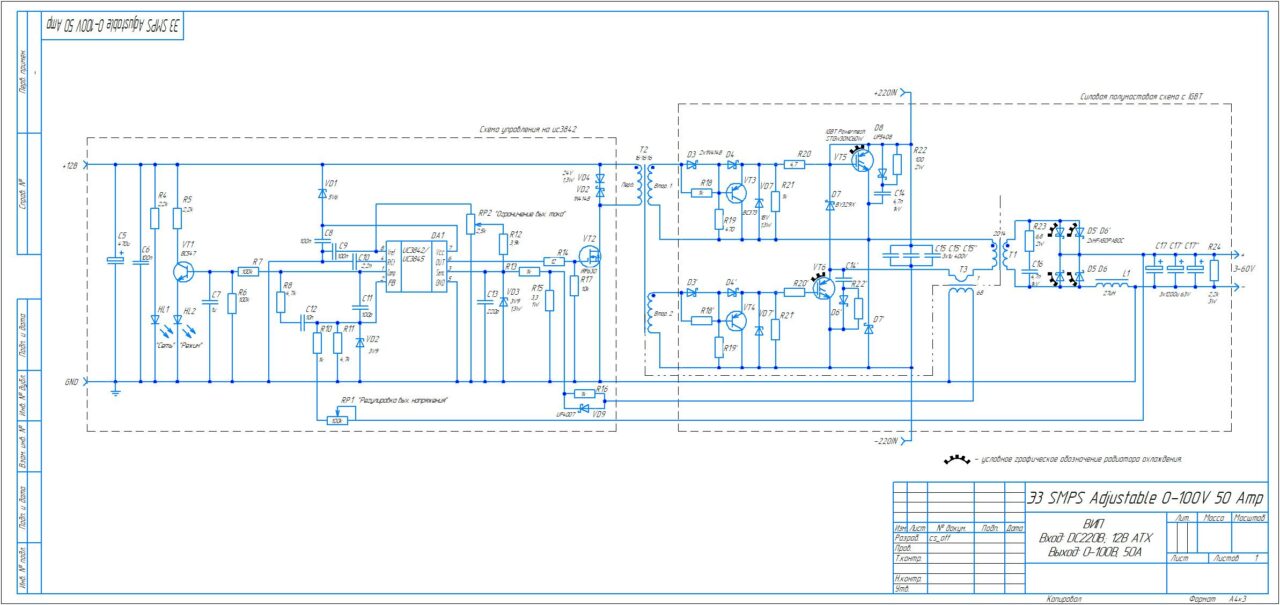

SMPS_Kompas3D 23_Half bridge_UC3845_Adjustable DC0…100V_50 Amp

Схемы, разработанные самим автором:

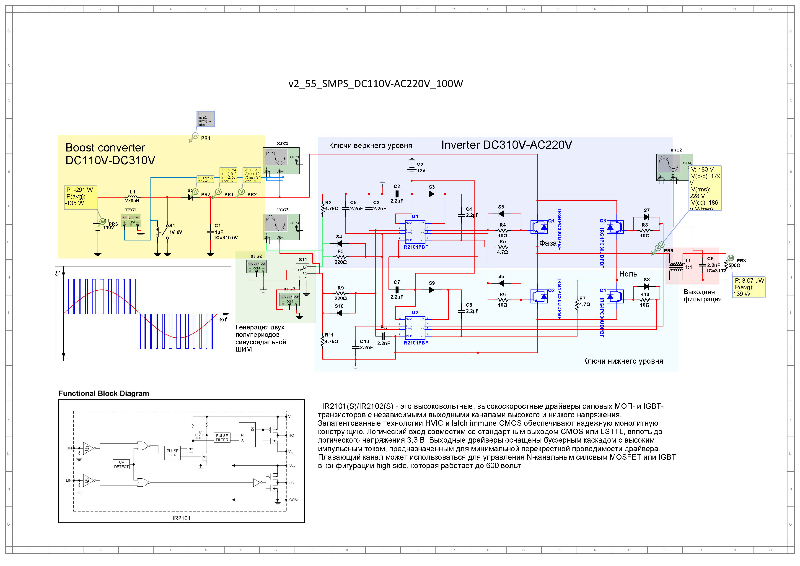

SMPS_Multisim 14.2_Boost+Inverter_IR2101_DC110V-AC220V_100W - симуляция запускается и выходит в рабочий режим но схема не отлажена (низкий КПД).

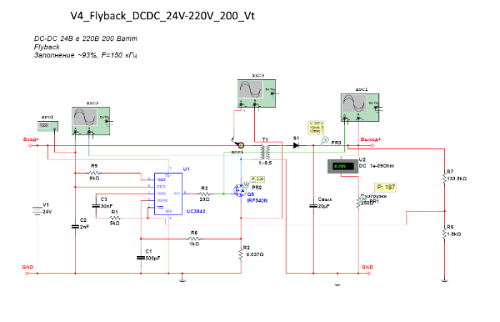

SMPS_Multisim 14.2_Flyback_UC3842_DC24V-DC220V_200W - симуляция запускается и выходит в рабочий режим но схема не отлажена (низкий КПД).

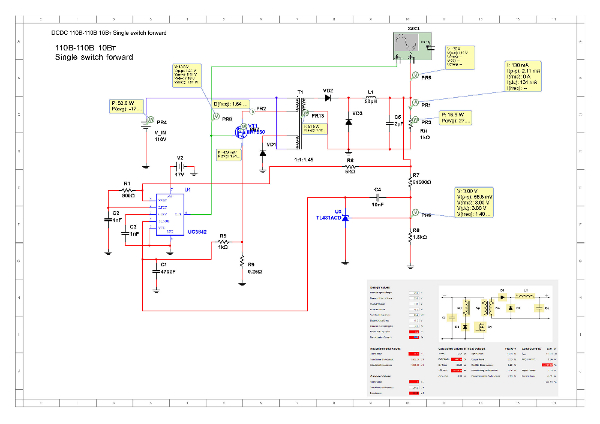

SMPS_Multisim 14.2_Single switch forward_UC3842_DC110V-DC110V_10W - симуляция запускается и выходит в рабочий режим, КПД +80%.

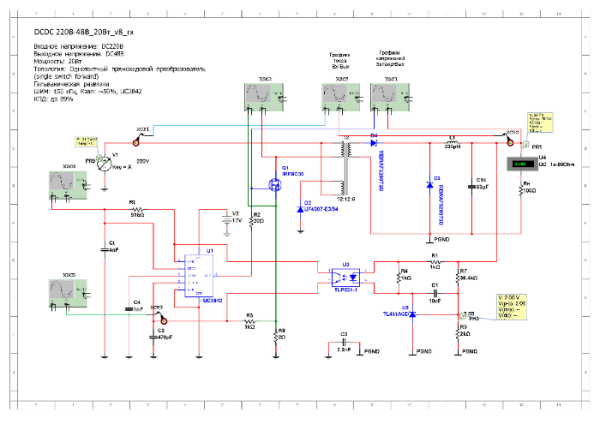

SMPS_Multisim 14.2_Single switch forward_UC3842_DC220V-DC48V_20W - симуляция запускается и выходит в рабочий режим, КПД +85%. Вход и выход схемы гальванически развязаны.

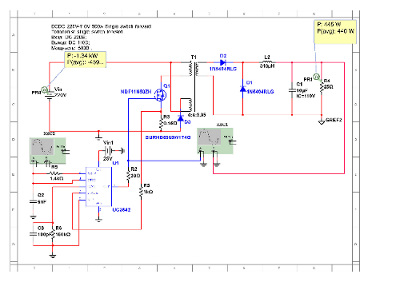

SMPS_Multisim 14.2_Single switch forward_UC3842_DC220V-DC110V_500W - симуляция запускается, отсутствует цепь обратной связи.

SMPS (Switched-Mode Power Supply) — это источник электропитания, который использует технологию высокочастотного переключения для эффективного преобразования электрической энергии. Он преобразует входную мощность (переменного или постоянного тока) в стабильное выходное напряжение и ток, необходимые для работы электронных устройств.
