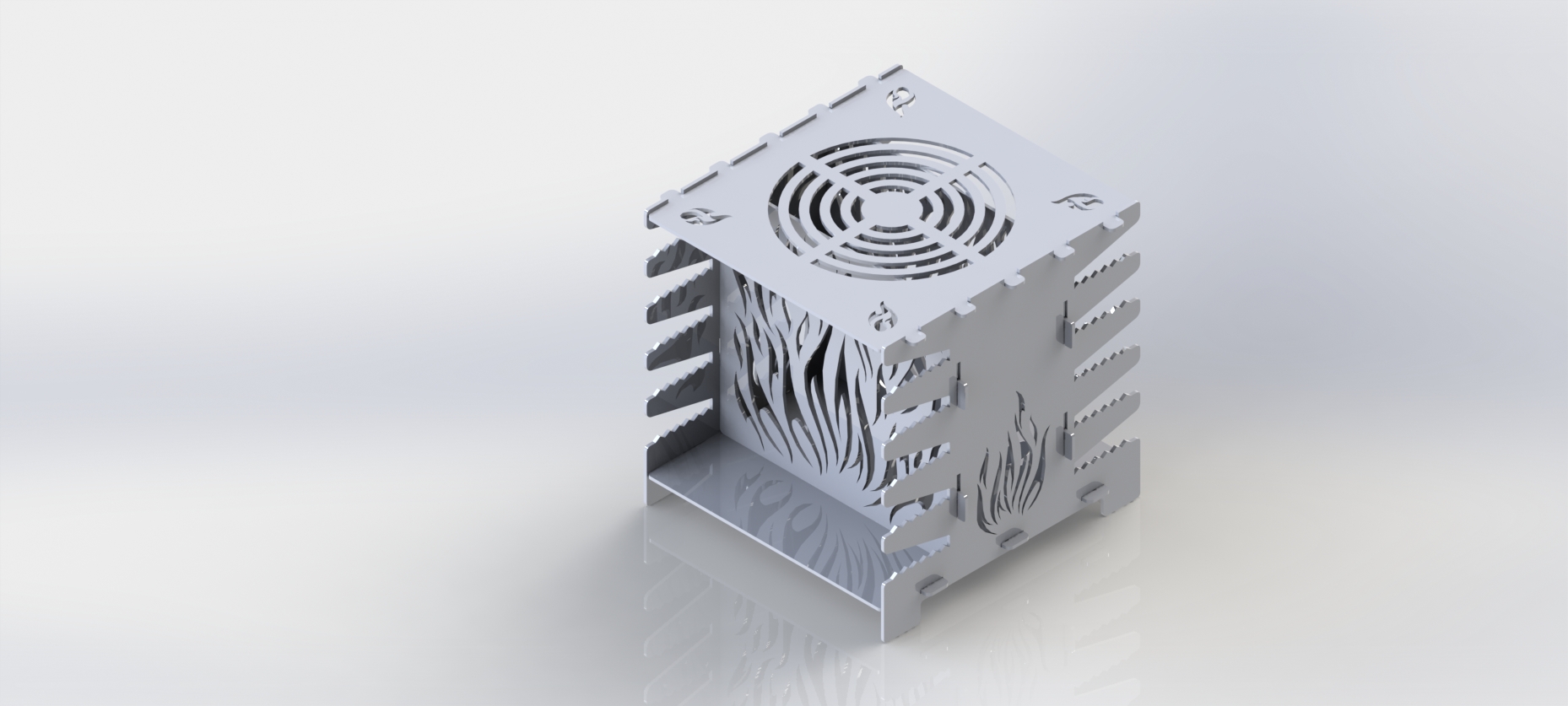

Вертикальный мангал с узором огня

Вертикальный мангал с узором огня. Толщина металла 4 мм. Сам мангал разборный.

Состав: 3D сборка

Софт: SolidWorks 2016

Файлы:
Вертикальный мангал для сброса/
Вертикальный мангал для сброса/Вертикальный мангал.JPG
Вертикальный мангал для сброса/Задняя стенка (2).SLDPRT
Вертикальный мангал для сброса/Вертикальный мангал.SLDASM
Вертикальный мангал для сброса/Дно.SLDPRT
Вертикальный мангал для сброса/Раскрой/
Вертикальный мангал для сброса/Раскрой/4 мм 09Г2С/
Вертикальный мангал для сброса/Раскрой/4 мм 09Г2С/Верх.DXF
Вертикальный мангал для сброса/Раскрой/4 мм 09Г2С/Задняя стенка (2).DXF
Вертикальный мангал для сброса/Раскрой/4 мм 09Г2С/Дно.DXF
Вертикальный мангал для сброса/Раскрой/4 мм 09Г2С/Боковина (2).DXF
Вертикальный мангал для сброса/Боковина (2).SLDPRT
Вертикальный мангал для сброса/Верх.SLDPRT
