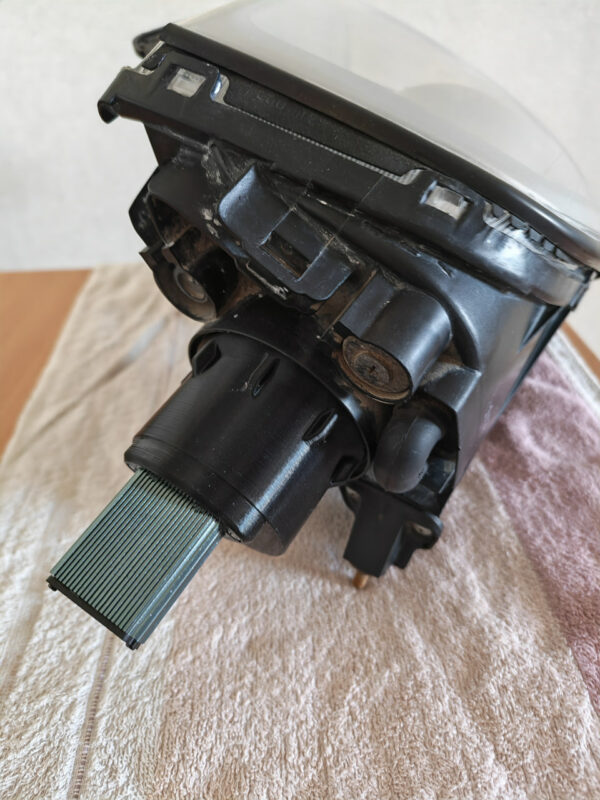

Крышка фары увеличенного объёма с вырезом под драйвер светодиодной лампы для Ssangyong Rexton 1 (и наверняка многие другие корейские авто).

0
1
75
1
0
50

Для установки светодиодных лампы H7 с относительно массивным радиатором и выносным драйвером (LaserLight и прочие с аналогичным драйвером).
Главное чтобы место было, у рекстона в крыльях его много. ))

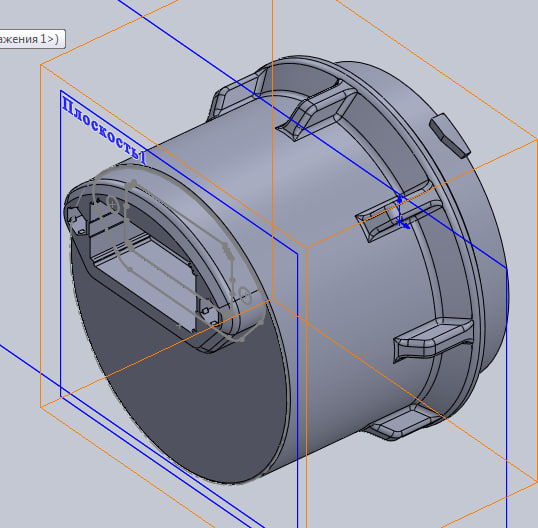

Деталь Cover спроектирована чтобы печатать "дном крышки" на стол. При этом получается только три маленьких поддержки под выступами входящими в пазы корпуса фары. Эти выступы всё равно потом напильником подтачивать чтобы сделать плавные скосы, иначе ступеньки слоёв пластика будут мешать повороту/затягиванию крышки. Я печатал PETG, после подтачивания выступов, ещё и дихлорметаном их промазал.
Порядок установки:
В InnerFixator продеваются провода драйвера, после он обмазывается герметиком и "прилепляется" тело которое закрывает "проход для проводов".
Драйвер также частично обмазывается герметиком и вставляется в Cover вместе с InnerFixator-ом.
С наружной стороны OuterFixator одевается на драйвер, и после добавления герметика прижимается к Cover.
Всё стягивается двумя парами винтов M3x19 с гайкой М3. Ну точнее герметик "прессуется" винтами.


Сообщить о проблеме
Автор
user-avatar user-9101381
Дата
04.11.2025
Язык
Русский
Состав
Сама крышка Cover. Внутренняя деталька InnerFixator, состоит из 2-х тел., второе устанавливается после продевания проводов в отверстие. Наружняя деталька OuterFixator.
Софт
SolidWorks 2020 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-sldasm Cover.SLDASM
  • icon-step Cover.STEP
  • icon-3mf CoverL.3MF
  • icon-3mf InnerFixator.3MF
  • icon-3mf OuterFixator.3MF
