Коптильня алюминиевая 500 х 260 х 260 мм

Фрезерованная , свариваемая конструкция из алюминия АМГ 6 , для копчения рыбы в домашних условиях.

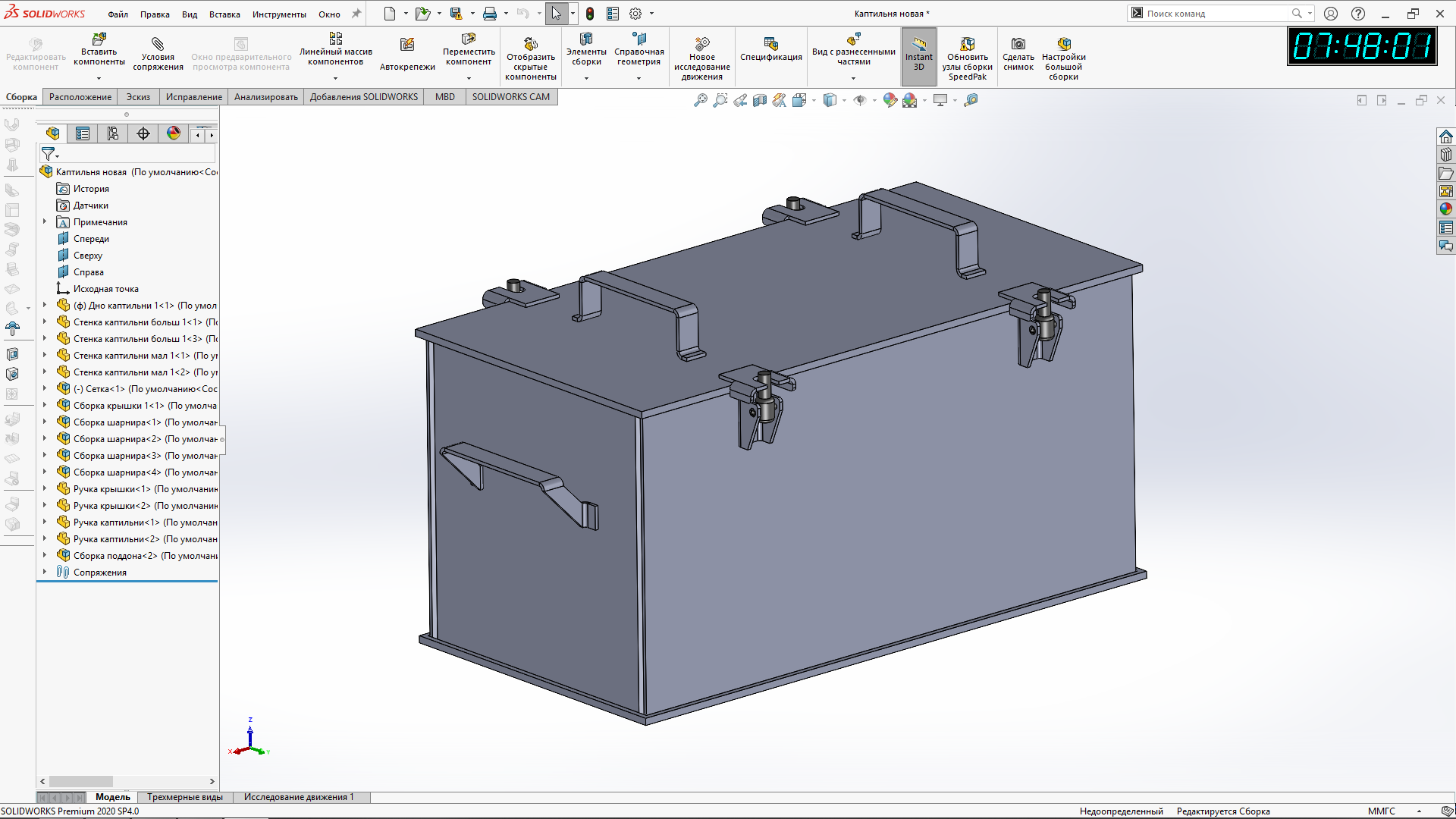

Состав: 3D Сборка , модели , раскрой

Софт: SolidWorks 2020

Файлы:

Кронштейн под ловитель.SLDPRT

Ловитель капт.SLDPRT

Ножки поддона.SLDPRT

Поддон 1.SLDPRT

Сборка поддона.SLDASM

Сборка крышки 1.SLDASM

Уголок сетки.SLDPRT

Прут сетки.SLDPRT

Стенка каптильни больш 1.SLDPRT

Уши каптильни.SLDPRT

Крышка каптильни 6.SLDPRT

Дно каптильни 1.SLDPRT

Сборка шарнира.SLDASM

ось капт.SLDPRT

Каптильня новая.SLDASM

Ручка крышки.SLDPRT

Ручка каптильни.SLDPRT

Ручка поддона.SLDPRT

Раскрой АМГ 2 мм.DXF

Стенка каптильни мал 1.SLDPRT

Сетка.SLDASM

Раскрой АМГ 6 мм.DXF
