Мангал 300х700мм. высота 200мм. с подставкой высотой 800мм.

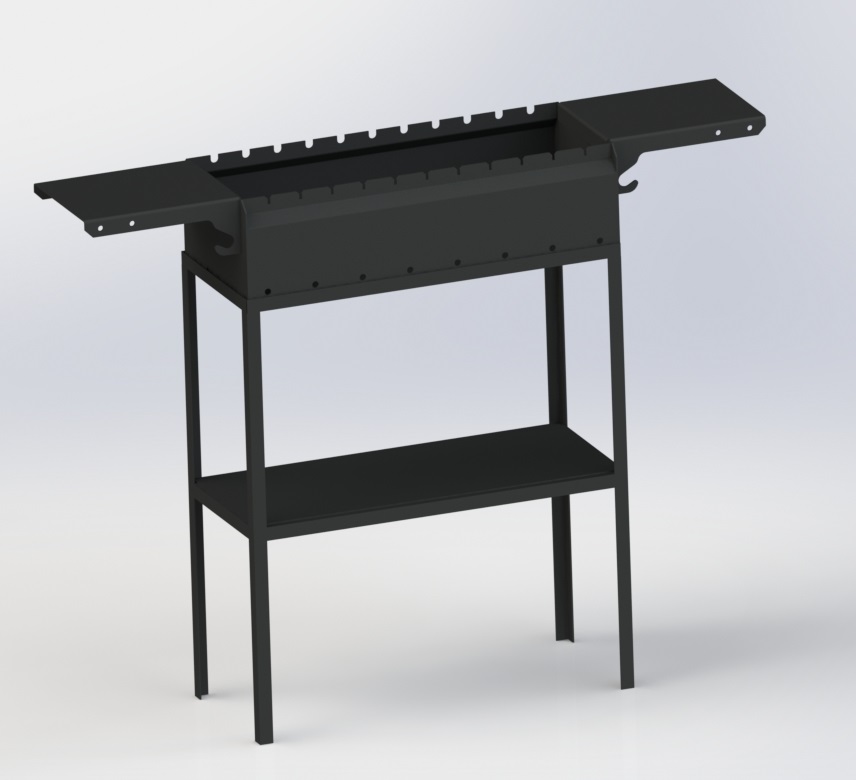

Мангал размером 300х700 высотой 200мм.. Тумба с полкой высотой 800мм. Съемные полочки по краям.
Изготавливался из листа 4мм. (на века). Боковые стенки сделаны с изгибами для жесткости.

Состав: 3D Сборка + раскрой dxf

Софт: SolidWorks 2020 SP5.0

Файлы:
Стенка 1.SLDPRT
мангал.SLDASM
Стенка 2.SLDPRT
полочка.SLDPRT
3мм - 1шт - Стенка1.DXF
3мм - 2шт - Полочка.DXF
торец.SLDPRT
3мм - 2шт - Торец.DXF
3мм - 1шт - Стенка2.DXF
основание.SLDPRT
3мм - 2шт - Дно.DXF
дно.SLDPRT
