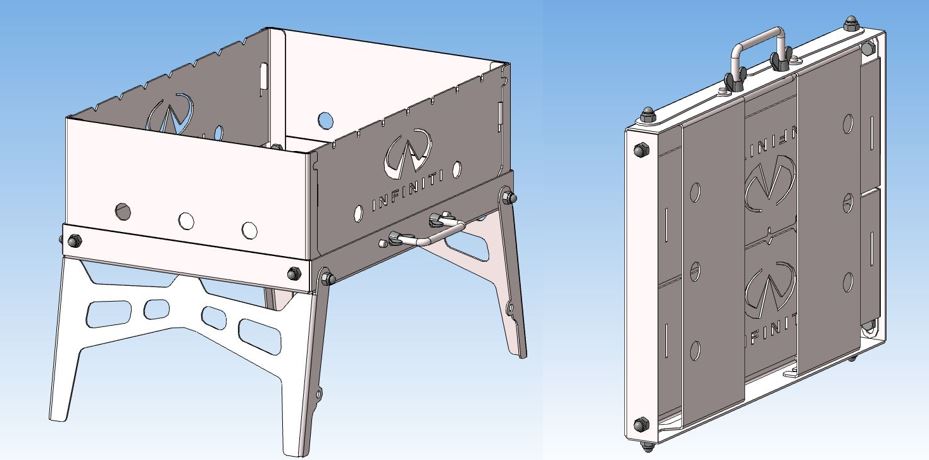

Мангал чемодан это складной мангал, разбирается собирается менее чем за минуту, удобен в транспортировке и хранении.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал чемодан собирается менее чем за минуту
Мангал чемодан собирается менее чем за минуту
0
86
4933
47
11
100
Автор
Пляс
Александр
Дата
06.11.2017
Язык
Русский
Состав
3D Сборка, детали, раскрой.
Софт
КОМПАС-3D 17
Как открыть?
Содержимое архива
-
Поддон1.m3d
-
Мангал компановка.m3d
-
Торец1.m3d
-
Мангал.a3d
-
17.10.27 Обработка мангал(5).frw
-
Нога1.m3d
-
17.10.27 Обработка мангал(5).dxf
-
Скоба2.m3d
-
Скоба1.m3d
-
Боковина 1.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
11
Чтобы оставить комментарий, необходимо войти
Модель полностью на лазере вырезается? Скачал, а лазер только часть деталей вырезает
Здравствуйте! Количество деталей подписано на листе раскроя. Только скобы и болты не на лазере.
Скачайте, увидите.
А для чего там встречная скоба, почему просто не использовать гайку?
Здраствуйте! Подскажите как крепится скоба с барашками с внутренней стороны?
Здравствуйте. Подскажите, какой размер мангала?
Здравствуйте. Жаровня 450*320*160 + ножки 185
Лист 2 AISI 304/
добрый день
спасибо за модель мангала. для какой толщины метала он планирован?
с уважением
Александр
Чертежей здесь нет. В архиве файл для л. резки и 3D модель. Этого достаточно для изготовления сборки и деталей.
Размеры деталей есть в чертежах?
