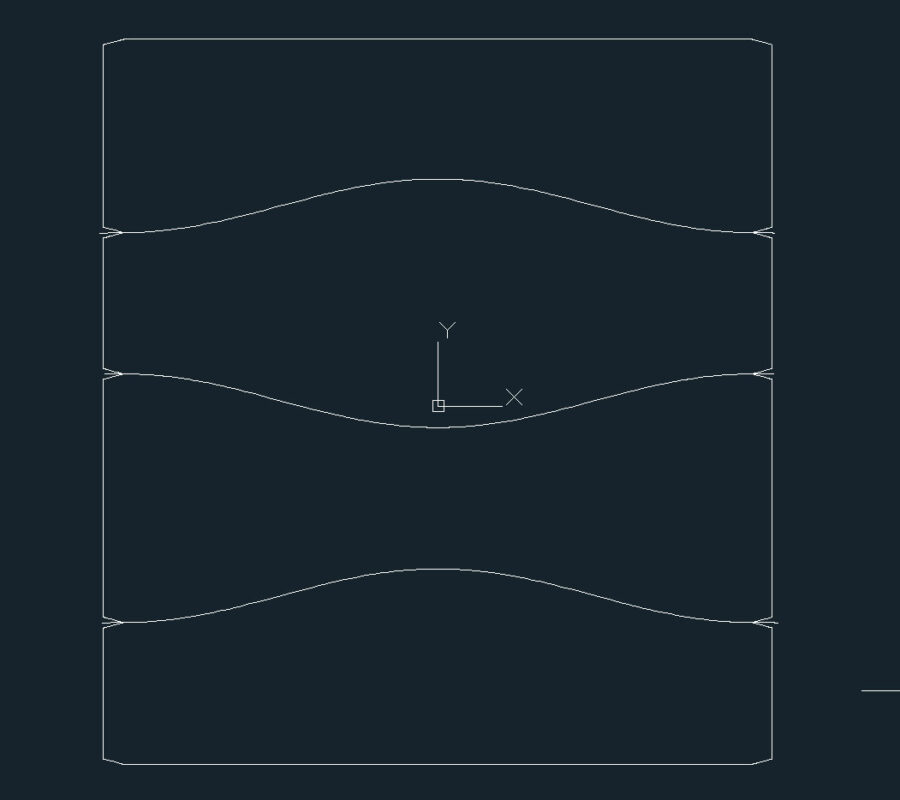

Чертёж развёртки сегментного отвода диаметром вентиляции.
Состоит из 4 сегментов.
Соединение сегмента в кольцо - точечной сваркой, замки по 10мм.
Соединение сегментов между собой на зиг машине, замки по 10мм.
Совмещённый край. Режется за 1 проход все 4 детали.
В архиве dxf и G-код.
G-код для аппарата плазменной резки.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Отвод сегментный круглый d=100мм
Отвод сегментный круглый d=100мм
0
10
1394
11
0
20
Сообщить о проблеме
Автор
Давид Мангасаров
Дата
07.11.2017
Язык
Русский
Состав
Развертка
Софт
CorelDRAW 15
Отзывов пока нет
Содержимое архива
-
2 newnewnew.dxf
-
2 new х340у370.tap
-
2.cdr
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
