Переворотный мангал

2081

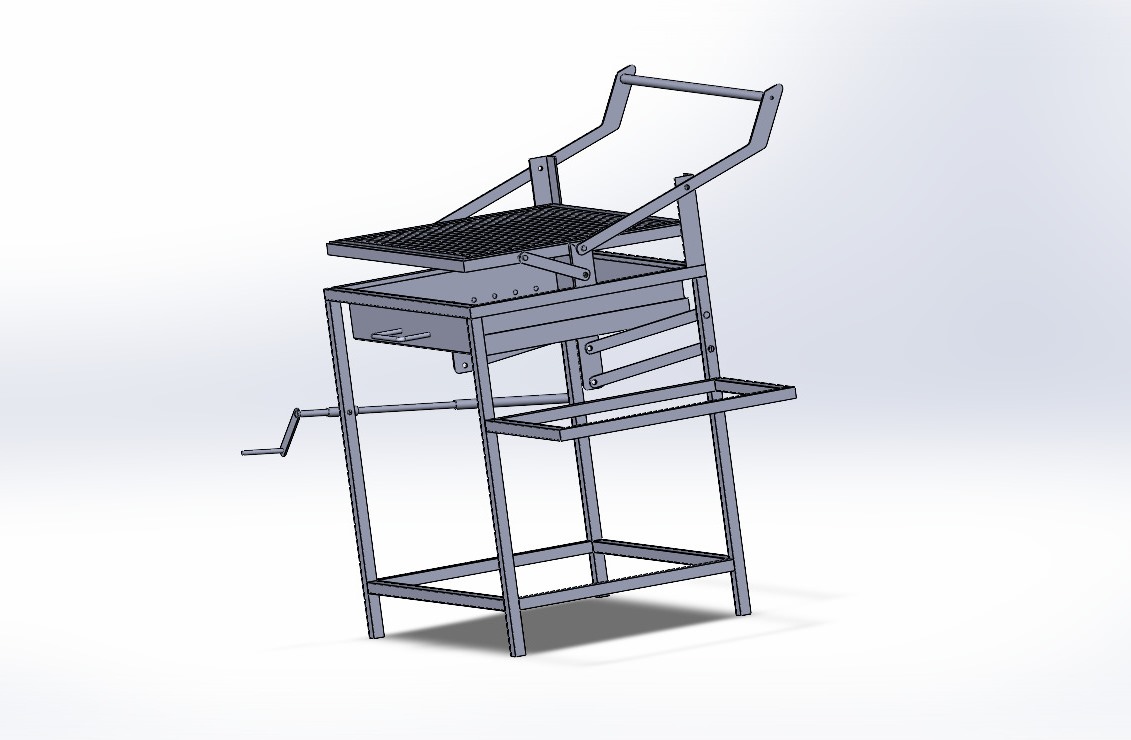

Мангал переворотный 1180х750х570. Труба профильная 25х25х1.5. Сталь листовая 4 мм. Уголок 25х25х3. Уголок 45х45х3. Труба водопроводная 1/2"

Мангал

Автор

Андрей Цибух

Дата

05.03.2021

Язык

Русский

Состав

3D сборка

Софт

SolidWorks 2012 Как открыть?

Содержимое архива

переворотный мангал
- боковая ручка.SLDPRT
- чертеж рама.SLDDRW
- каркас под жаровню.SLDPRT
- центральная пластинка.SLDPRT
- чертеж Нижняя сторона решетки.SLDDRW
- рукоятка.SLDPRT
- верхняя сторона решетки.SLDPRT
- Вырез-Вытянуть2[1].sldprt
- Вырез-Вытянуть1[2].sldprt
- каркас под жаровню.SLDDRW
- Сборка верхней решетки.SLDASM
- Сборка гриля.JPG
- Конструкция1.sldprt
- Сборка гриля.SLDDRW
- жаровня.SLDPRT
- Вырез-Вытянуть3.sldprt
- пластина 172.SLDPRT
- Вырез-Вытянуть1[1].sldprt
- Сборка1.SLDASM
- шпилька.SLDPRT
- Чертеж боковой столик.SLDDRW
- трубка 70 мм.SLDPRT
- пластина для подъемного механизма.SLDPRT
- боковой столик.SLDPRT
- Нижняя сторона решетки.SLDPRT
- жаровня.SLDDRW
- рама.SLDPRT
- пластина под домкрат.SLDPRT
- Сборка гриля.SLDASM
- трубка 315 мм.SLDPRT
- Вырез-Вытянуть2[2].sldprt
- чертеж верхняя сторона решетки.SLDDRW
- пластина на рукоятку.SLDPRT
- решетка верхняя.SLDPRT
- пластина под каркас жаровни.SLDPRT
- рама
  - Тело6.sldprt
  - Тело3.sldprt
  - Тело10.sldprt
  - Тело7.sldprt
  - Тело9.sldprt
- на лазер
  - пластина под каркас жаровни.DXF
  - пластина 172.DXF
  - центральная пластинка.SLDPRT
  - Пятки под колеса.SLDPRT
  - пластина под домкрат.DXF
  - пластина для подъемного механизма под 14.DXF
  - боковая ручка.DXF
  - центральная пластинка.DXF
  - пластина на рукоятку.DXF
  - пластина для подъемного механизма.DXF
- шпилька 420 мм.SLDPRT
- шпилька для рукоятки 100 мм.SLDPRT
- решетка нижняя.SLDPRT
