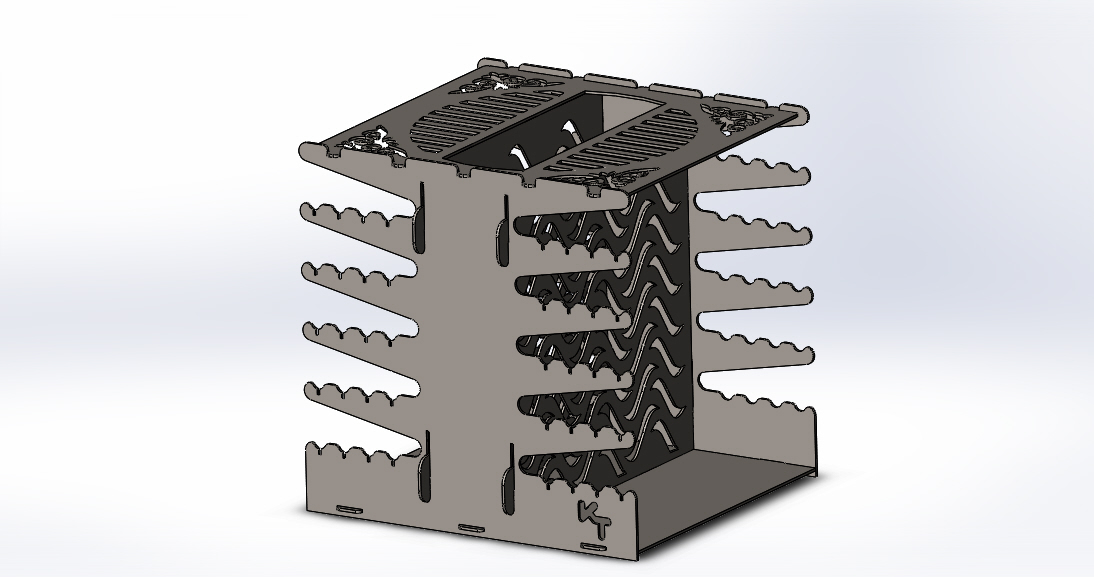

Вертикальный мангал (вес в сборе - 15 кг.)

Вертикальный мангал. Приготовление шашлыка без канцерогенов. одновременное размещение 10 шампуров. Возможность регулирования температуры жарения, путем перемещения продукта ближе-дальше от огня. Наличие варочной поверхности. Разборное исполнение шип-паз. Материал: листовая сталь 3 мм. Вес в сборе - 15 кг.

Состав: 3D модель. Детали: Передняя стенка, задняя стенка, верх, низ, середина. Файл dxf. Язык документа

Софт: SolidWorks 18 SP 5.0

Файлы:
Для резки.DXF
Мангал 2.JPG
Середина.sldprt
Задняя стенка.SLDPRT
Низ.sldprt
Передняя стенка.SLDPRT
Верх.sldprt
Мангал.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: turik72
Дата: 2019-03-08
Просмотры: 5358
14 комментариев
    1

    Размеры бы мангала узнать

    2

    Д-400, Ш-350, В-400

      4

      Контуры в dxf файлах разорван.Что не дает произвести качественную резку. Исправте пожалуйста:-)

    3

    Спасибо за мангал.Чуток доработал и вырезал из 4-ки. Из тройки больно жидкий получается при нагреве деформируется. Из четверки самое оно то.

    5

    Это бюджетный вариант из 4-ки делать - люди пугаются,

      6

      By soft ругается на переднию, задняю стенки и середину.Пишет что контур не замкнут.Тем самым не могу создать раскрой для резки на лазере.Исправьте пожалуйста контур на Dxf.На этих выше перечисленных деталях.

        7

        Так вы выше писали что вырезали из четверки??

    8

    Врет By soft, в контурах разрывов нет, Pronest кроит и режет нормально.

    9

    резали из шестерки. норм!

    10

    Техтран также ругается что не замкнуты контуры, в частности на детали "Середина" (на каждом замке 3 разрыва), деталь "Задняя стенка" и "Передняя стенка" (разрывы на сопряжениях с размером R10), и почти все рисунки переделал под себя, собственно сам мангал норм.

    П.С. Перед релизом автору надо бы чертежи проверять!!!

    11

    Расстояние между шампурами какое? Куски мяса какие резать примерно?

      12

      30. От края до края 405

    13

    почему пазы шириной 3,5 мм ? если сталь 3 мм она болтаться будет , если 4 мм не влезет.
    Может кто подскажет, я открыл файл dfx

    14

    при сборной конструкции, ничего не болтается
