Вертикальный мангал 650х360х670 мм

Настольный мангал вертикального исполнения. Если выполнен из нержавейки, очень легко моется, все доступно и необычно одновременно. Габаритные размеры : Высота ~670мм, ширина ~ 650мм, толщина ~ 360мм

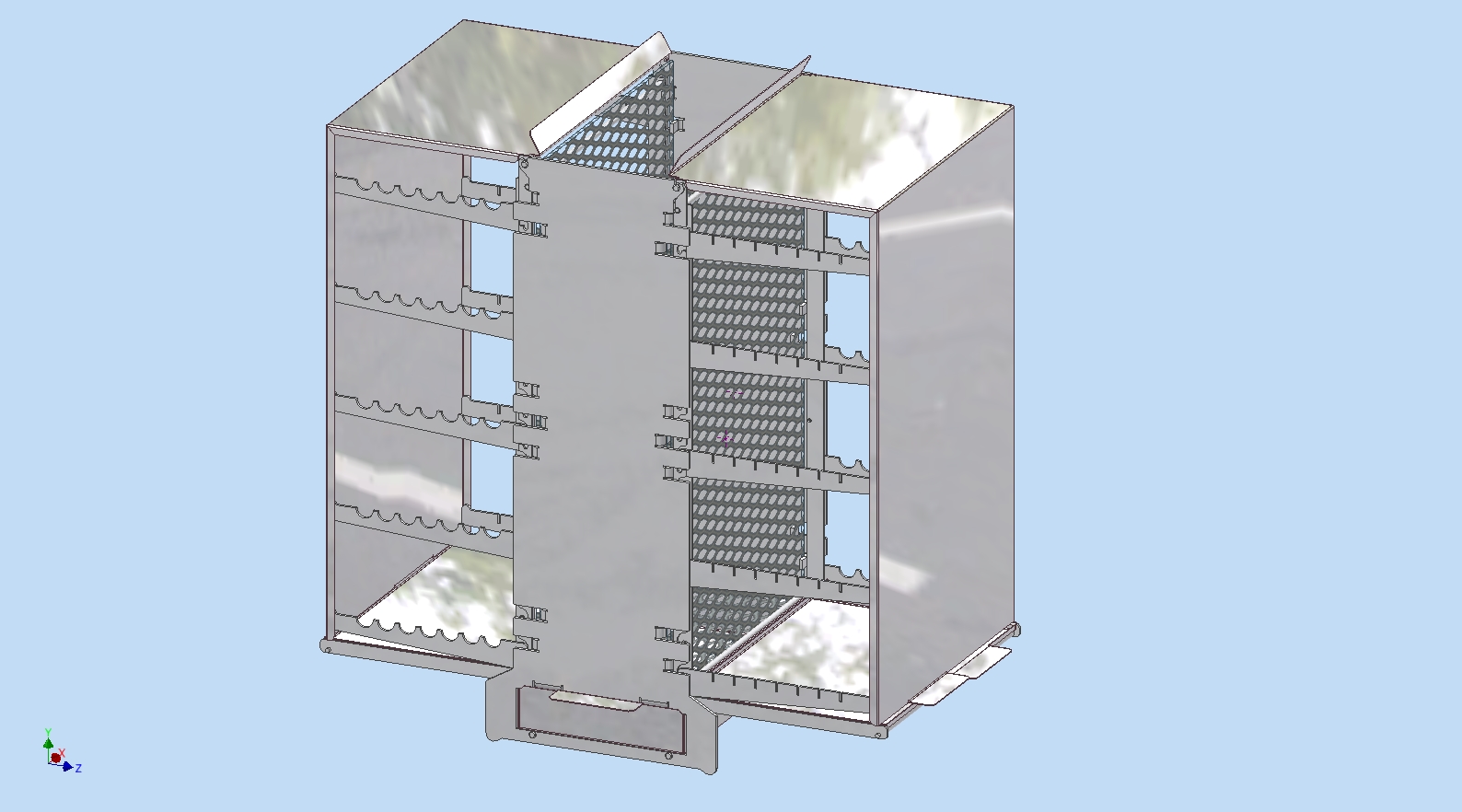

Состав: Полный комплект отдельных деталей (элементов) включая сборочный 3D чертеж

Софт: Autodesk Inventor 2011

Файлы:
Вертикальный мангал Инвентор 2011.ipj
Чертежи Слесарных работ/
Чертежи Слесарных работ/Кожух гибка 2 штуки.idw
Чертежи Слесарных работ/Тело поддона золы гибка 1 штука.idw
Чертежи Слесарных работ/Прижимная пластина щеки нерж 3мм 4 штуки.idw
Чертежи Слесарных работ/Жировой поддон гибка 2 штуки.idw
Чертежи Слесарных работ/Стойка гибка 2 штуки.idw
Чертежи Слесарных работ/Стенка жара 2 штуки вырезать фортуной.idw
Чертежи Слесарных работ/Щека рамки нерж 3мм 4 штуки.idw
Чертежи Слесарных работ/Донный колосник 1 штука вырезать фортуной.idw
Чертежи Токарных работ/
Чертежи Токарных работ/Распорка 4 штуки.idw
Чертежи Токарных работ/Распорка рамки 6 штук.idw
Детали мангала/
Детали мангала/Держатель поддерживающий.ipt
Детали мангала/Тело поддона золы.ipt
Детали мангала/Стенка жара.ipt
Детали мангала/Распорка рамки.ipt
Детали мангала/Распорка.ipt
Детали мангала/Щека рамки левая.ipt
Детали мангала/Деталь2.ipt
Детали мангала/Груз.ipt
Детали мангала/Прижимная пластина щеки правая.ipt
Детали мангала/Рамка держателей.iam
Детали мангала/Центр тяжести.ipt
Детали мангала/Стойка.ipt
Детали мангала/Держатель.ipt
Детали мангала/Боковина держателя.ipt
Детали мангала/Кожух.ipt
Детали мангала/Прижимная пластина щеки левая.ipt
Детали мангала/Донный колосник.ipt
Детали мангала/Жировой поддон.ipt
Детали мангала/Щека рамки правая.ipt
Вертикальный мангал.iam
