КОМПАС 3D 18

Проектирование рекламного щита 2,5x5м

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Торговое и рекламное оборудование»
КУРСОВОЙ ПРОЕКТ по дисциплине «Проектирование экспозиционных объектов»
на тему: «Проектирование рекламного объекта»
Минск 2015

Технические требования:
размер информационного поля, м2– 2,5x5;
максимальная высота щита, м - 4;
материал стоек – швеллер;
ветровой район – II;
размер анкерных болтов – М36.
Требования безопасности и охраны окружающей среды: рекламный объект должен быть оборудован системой защитного заземления.

Содержание
Введение 3
1. Литературный обзор и патентный поиск 5
1.1. Литературный обзор 5
1.2. Патентный поиск 11
2. Техническое задание 17
3. Расчеты, подтверждающие работоспособность конструкции 18
3.1. Определение снеговой нагрузки 18
3.2. Определение ветровой нагрузки для каркаса щита 20
3.3. Гололедная нагрузка 25
3.4. Особая нагрузка 27
3.5. Расчет сечения балок информационной части щита 28
3.5.1. Составление схемы приложения нагрузок 28
3.5.2. Расчет сечения балок информационной части щита исходя из горизонтально приложенных нагрузок 29
3.5.3. Расчет сечения балок информационной части щита исходя из вертикально приложенных нагрузок 32
3.6. Проверка прочности и устойчивости стойки 38
3.7. Расчет фундамента несущей конструкции 42
3.8. Расчет болтов и сварных соединений 47
4.Порядок сборки и разборки конструкции 52
5.Техническое обслуживание конструкции 53
Заключение 55
Список использованых источников 56

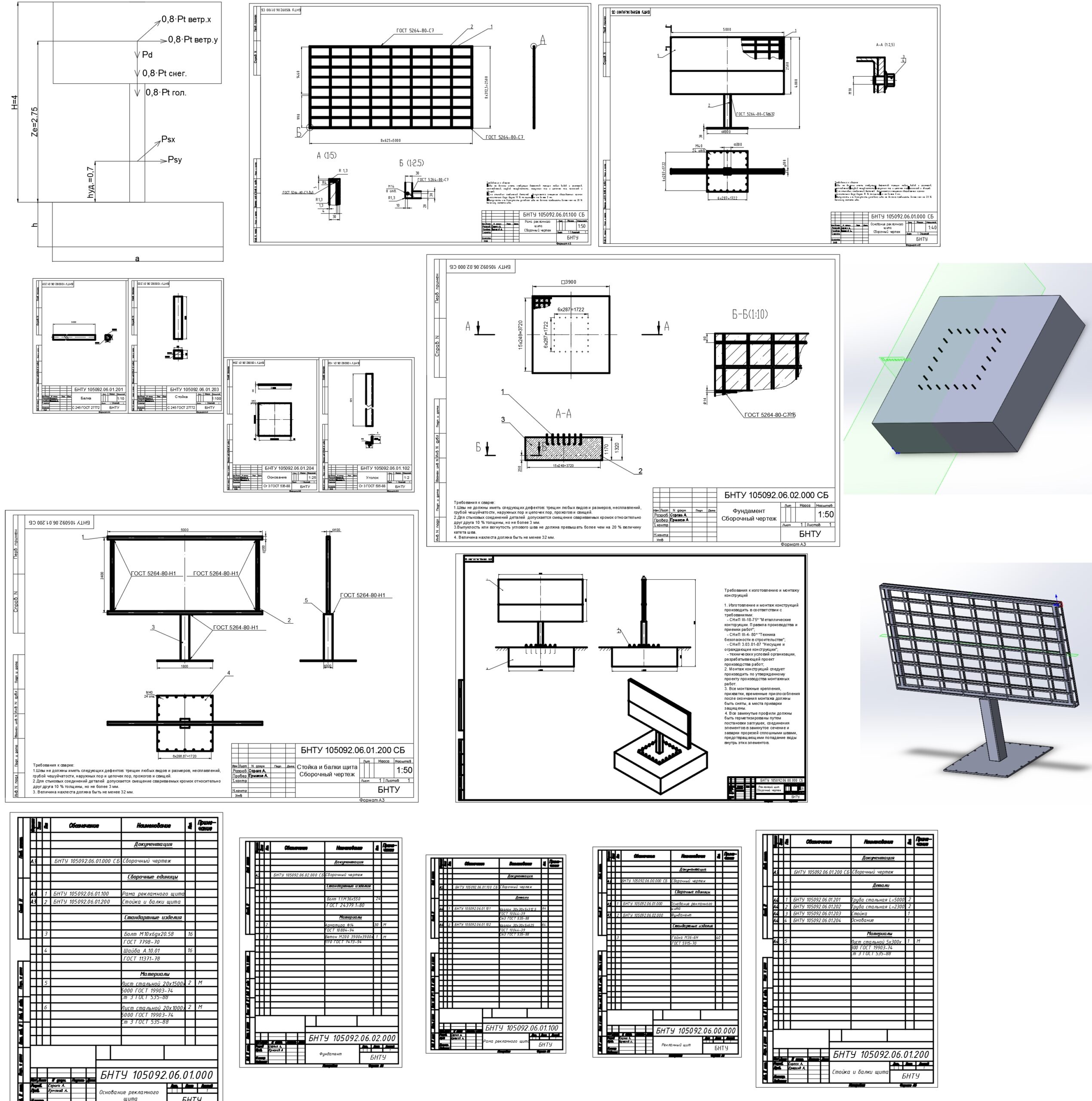

Состав: Литературный обзор и патентный поиск, Техническое задание, Расчеты, подтверждающие работоспособность конструкции, Порядок сборки и разборки конструкции, Техническое обслуживание конструкции, Чертежи, 3Д модели. Язык документа

Софт: AutoCAD 13

Сайт: www

Просмотр файлов
chertezh2.dwg
ChertezhA4.dwg
Detal1.sldprt
Fundament.dwg
fundament.sldprt
kursach.docx
PROTIVOURAGANNAYa_KONSTRUKTsIYa_NARUZhNOJ_REKLAMY.docx
Sborka1.sldasm
Sborochny_chertezh.dwg
spetsifikatsia_2.dwg
spetsifikatsia_3.dwg
spetsifikatsia_4.dwg
spetsifikatsia_5.dwg
spetsifikatsia1.dwg
Chertezh1.dwg
