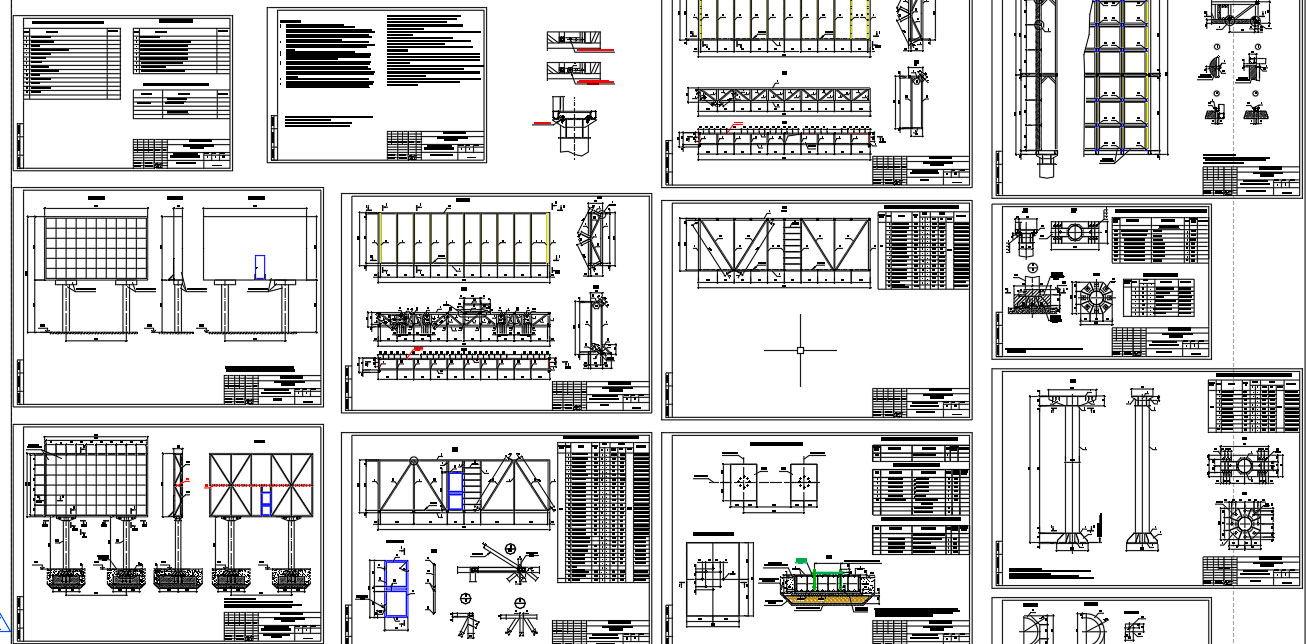

Видеоэкран отдельностоящий с размером видеополотна 9.6х5.76м Рабочие чертежи

Металоконструкция для установки светодиодного экрана 5х10 метров, с шагом пикслеля 8-10мм. Габарит 6060*9860 высота h11060=6060+5000 2 тонны

Общие указания
1. Рабочие чертежи разработаны на основании договора с заказчиком.
2. Сооружение расположено в климатической зоне, характеризующейся следующими природно-климатическими условиями: - площадка строительства - г. Чебоксары
- расчетная снеговая нагрузка - 240 кгс / м. кв. (СНиП 2.01.07-85* Нагрузки и воздействия, 1996 г., 4 район). - нормативная ветровая нагрузка - 30 кгс / м.кв.
тип местности - А (СНиП 2.01.07-85*. Нагрузки и воздействия, 1996 г., 2 район)
-средняя температура наиболее холодной пятидневки - минус 32 град. С.
-средняя температура наиболее холодных суток - минус 36 град. С.
3. Класс ответственности - 2 нормальный. В соответствии с Федеральным законом от 30.12.2009 г. №384-Ф3 "Технический регламент безопасности зданий и сооружений".
Коэффициент надежности по ответственности - 1.0 (табл.2 ГОСТ 54275-2010 "Надежность строительных конструкций и оснований"
4. Степень агрессивного воздействия среды на металлоконструкции - неагрессивная.
5. Металлические конструкции запроектированы в соответствии с требованиями: -СНиП 2.01.07 -85* "Нагрузки и воздействия" -СНиП II-23-81* "Нормы проектирования. Стальные конструкции" -СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".
6. Металлопрокат, примененный в проекте, выполнен в соответствии с с действующим сортаментом.
7. Изготовление и монтаж конструкций производить в соответствии с требованиями: - СП 53-101-98 "Изготовление и контроль качества строительных конструкций". - ГОСТ 23118-99 "Конструкции стальные строительные. Общие технические условия". - СНиП 3.03.01-87 "Несущие и ограждающие конструкции". - МДС 53-1.200. "Рекомендации по монтажу стальных строительных конструкций". - РД 34.15.132-96 "Сварка и контроль качества сварных металлоконструкций при сооружении промышленных предприятий".
