АР часть проекта "Церковно-приходской дом"

Проект жилого дома разработан на основании задания на проектирование.
Проектируемый жилой дом 1-о этажный с мансардой, в плане имеет прямоугольную форму.
Размеры в осях 1-3 - 8,4 м, А-Г - 12,5 м.
Пожарно-технические характеристики здания:
-степено огнестойкости здания - II;
-класс конструктивной пожарной опасности -СО;
-класс функциональной пожарной опасности - Ф1.3.
Высота здания от уровня чистого пола первого этажа до конька кровли составляет 7,3 м.
Высота этажа жилого дома составляет 3,0 м.
Основные строительные конструкции
Фундаменты - ленточные сборные железобетонные из бетонных стеновых блоков
(ФБС толщиной 500, 400, 300 мм);
Стены наружные - газосиликатных блоков марки D600, толщ. 400 мм.
на растворе М100, с утеплением плитами Пеноплекс толщ. 50 мм, с последующей отделкой фасадной
штукатуркой.
Наружные стены армировать сеткой 100х100 ø 4 Вр-1 через каждые 2 ряда блоков по высоте.
Внутренние стены - из газосиликатных блоков марки D600 на растворе М100, в местах прохода
газовентстояков из красного полнотелого керамического кирпича М125 на растворе М100;
Перекрытие - сборные белезобетонные;
Крыша - двускатная с уклоном 30°, с организованным водостоком;
Кровля - металлочерепица.
Оконные блоки - индивидуального изготовления из ПВХ (2-х камерный стеклопакет);
Дверные блоки - индивидуального изготовления, деревянные, металлические;
Вентиляция - естественная;
Входная площадка - железобетонная.

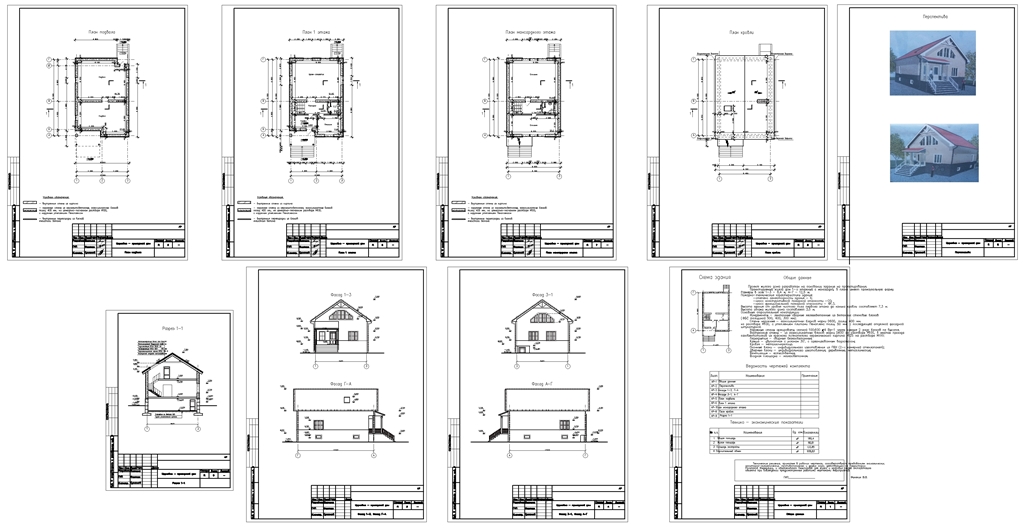

Состав: (АР1) Общие данные, (АР2) Перспектива, (АР3) Фасады1-3, Г-А, (АР4) Фасады3-1, А-Г, (АР5) Подвал, (АР6) 1 этаж, (АР7) мансардный этаж, (АР8) Кровля, (АР9) Разрез Язык документа

Софт: AutoCAD 2016

Каталог / Строительство / Архитектурные формы / АР часть проекта "Церковно-приходской дом"

Просмотр файлов
Церковно-приходской дом.dwg
