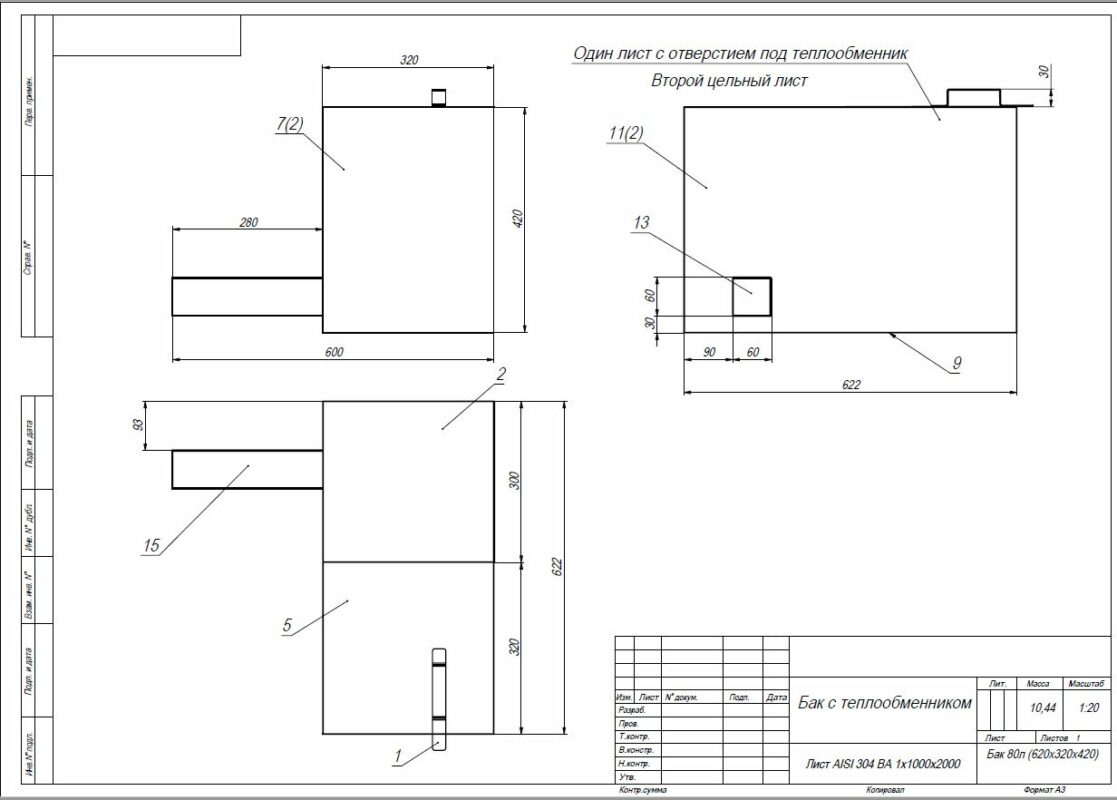

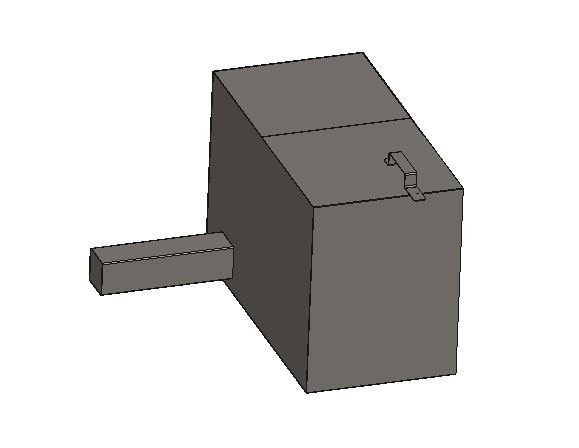

Бак для воды банной печи с теплообменником на 80 литров. Материал сталь нержавеющая листовая 1мм. Теплообменник служит для более быстрого нагрева воды.Толщина материала теплообменника берется не менее 2-3 мм. Данный тип баков применяется для горизонтально расположенных печей. Выход теплообменника смоделирован как слева, так и справа.Габаритный размер 620х320х420. Модель, чертеж и спецификация прилагается.
