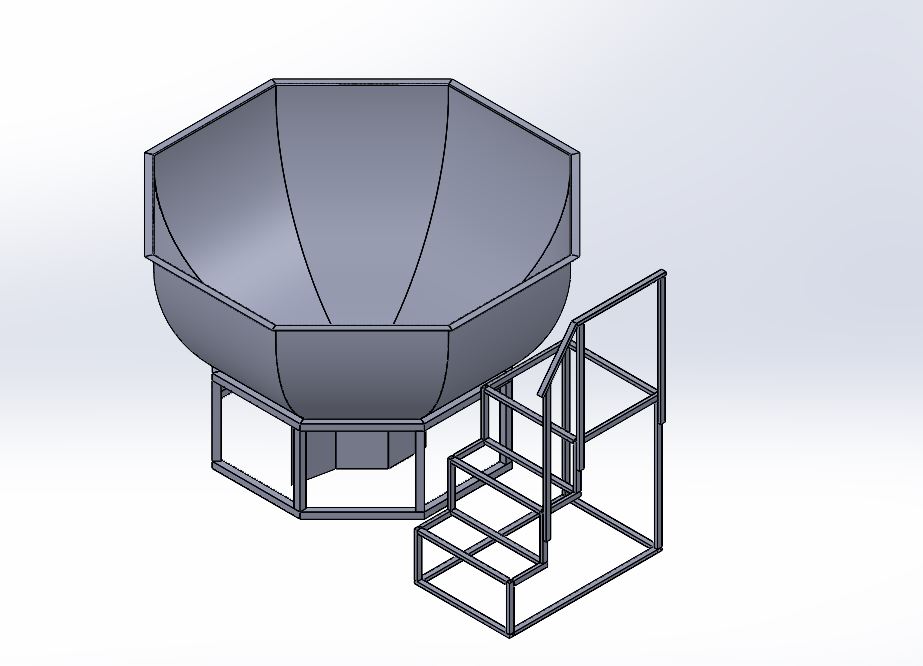

Банный чан 1850×900 мм
Общая информация
Банный чан представляет собой комфортабельную конструкцию для парения на открытом воздухе, где процесс осуществляется в металлическом резервуаре с подогретой водой до температуры 40 градусов.

Основные характеристики
Диаметр конструкции: 1850 мм

Высота: 900 мм

Вместимость: рассчитан на комфортное размещение 4-6 человек

Объем воды: около 1650 литров

Вес конструкции: примерно 250 кг


Сообщить о проблеме
Дата
15.09.2025
Язык
Русский
Состав
Деталировка,файлы для лазерной резки, сборочные чертежи
Софт
SolidWorks 2024 Как открыть?
Отзывов пока нет
Задать вопрос

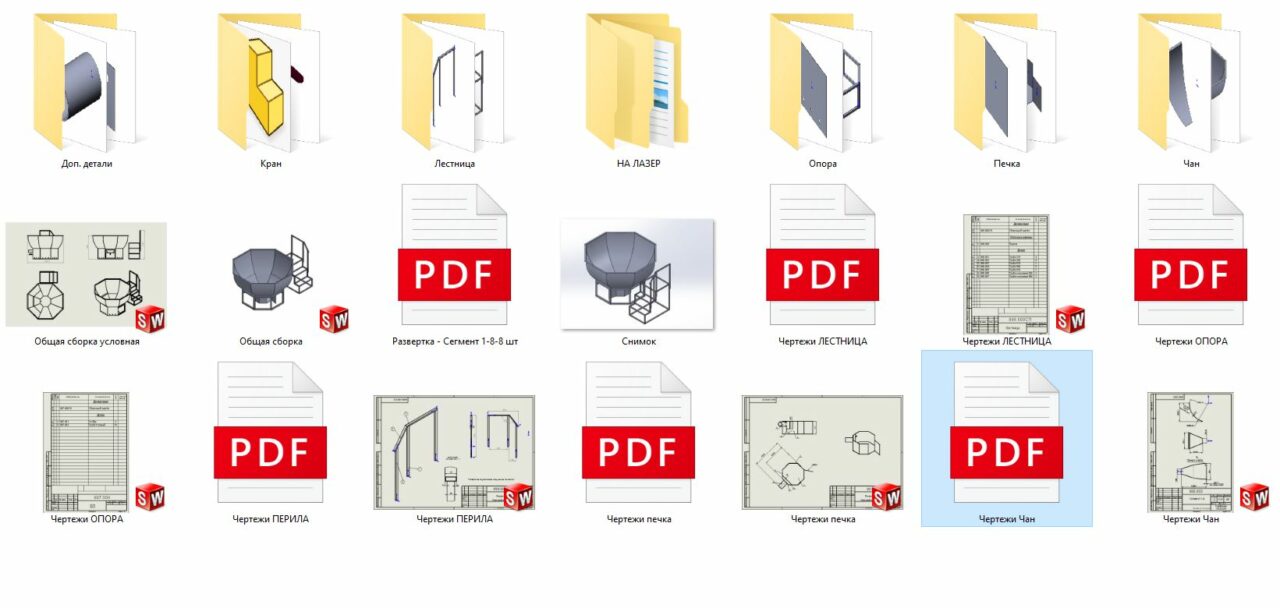

Содержимое архива
  • Доп. детали
    • Стенка под выхлопную и сливную трубу.SLDPRT
    • Труба выхлопная..SLDPRT
    • Труба выхлопная.SLDPRT
  • Чан
    • Дно.SLDPRT
    • Пластина слива.SLDPRT
    • Сборка чана.SLDASM
    • Сегмент 1-8.SLDPRT
    • Труба слива ВГП 20 (26,8х 2,5).SLDPRT
  • Лестница
    • Перила.SLDASM
    • Сборка лестницы.SLDASM
    • Труба 210.SLDPRT
    • Труба 240.SLDPRT
    • Труба 250.SLDPRT
    • Труба 280.SLDPRT
    • Труба 310.SLDPRT
    • Труба 510.SLDPRT
    • Труба 540.SLDPRT
    • Труба 560.SLDPRT
    • Труба 700.SLDPRT
    • Труба 800.SLDPRT
    • Труба 810.SLDPRT
    • Труба 820 под срез.SLDPRT
    • Труба для перил-2.SLDPRT
    • Труба для перил.SLDPRT
    • ТРуба основание 1300.SLDPRT
    • Труба основание 600.SLDPRT
    • ТРуба основание 900.SLDPRT
  • НА ЛАЗЕР
    • 2 мм
      • Развертка - Сегмент 1-8 - 8 шт.DXF
    • 3мм
      • Пластина слива 1 шт.DXF
      • Развертка - дно печки 1 шт..DXF
      • Развертка - Дно чана -1 шт..DXF
      • Развертка - Перегородка -1 шт..DXF
      • Развертка - Стенка печи - 6 шт.DXF
      • Развертка - Стенка печи под выхлопную - 1 шт.DXF
      • Развертка - Стенка печи с отверстиями -1 шт.DXF
  • Опора
    • Дно 1-2.SLDPRT
    • Сборка опоры.SLDASM
    • Стенка под дверь.SLDPRT
    • Стенка.SLDPRT
    • Стойка.SLDPRT
    • Труба 8 граней.SLDPRT
  • Печка
    • дно печки.SLDPRT
    • Объем печи для расчета.SLDPRT
    • Перегородка.SLDPRT
    • Печка.SLDASM
    • Стенка печи под выхлопную.SLDPRT
    • Стенка печи с отверстиями.SLDPRT
    • Стенка печи.SLDPRT
  • Кран
    • Ball valve 3_4'.IGS
    • Ball valve 3_4'.rpt
    • Ball valve 3_4'.SLDASM
    • Ball valve 3_4'.STEP
    • Гайка М6.sldprt
    • Кольцо уплотнительное DIN 3771 - 6x1.8.sldprt
    • корпус.sldprt
    • Накладка рукоядки.sldprt
    • Основной корпус крана.sldprt
    • Прокладка шара.sldprt
    • Рукоядка.sldprt
    • шар.sldprt
    • Шток крана.sldprt
  • Общая сборка условная.SLDDRW
  • Общая сборка.SLDASM
  • Общая сборка.STEP
  • Развертка - Сегмент 1-8-8 шт.pdf
  • снимок 2.JPG
  • Снимок.JPG
  • Чертежи ЛЕСТНИЦА.PDF
  • Чертежи ЛЕСТНИЦА.SLDDRW
  • Чертежи ОПОРА.PDF
  • Чертежи ОПОРА.SLDDRW
  • Чертежи ПЕРИЛА.PDF
  • Чертежи ПЕРИЛА.SLDDRW
  • Чертежи печка.PDF
  • Чертежи печка.SLDDRW
  • Чертежи Чан.PDF
  • Чертежи Чан.SLDDRW
