Банный чан(купель) с печкой на дровах встраивается вровень в пол террасы. Печка топится снизу террасы дома. Габариты купели 2х2 метра форма- восьмиугольник, одновременно с комфортом помещается 6 взрослых. между купелью и стенками печки прокладывается базальтовый утеплитель 50 мм. Купель комплектуется утеплённой крышкой из двух частей детали из листового металла разворачиваются. детали печки выполнены с шип-пазовым соединением для удобства сборки и сваривания
- Главная -
- Чертежи -
- Строительство -
- Бани -
- Банный чан в террасу

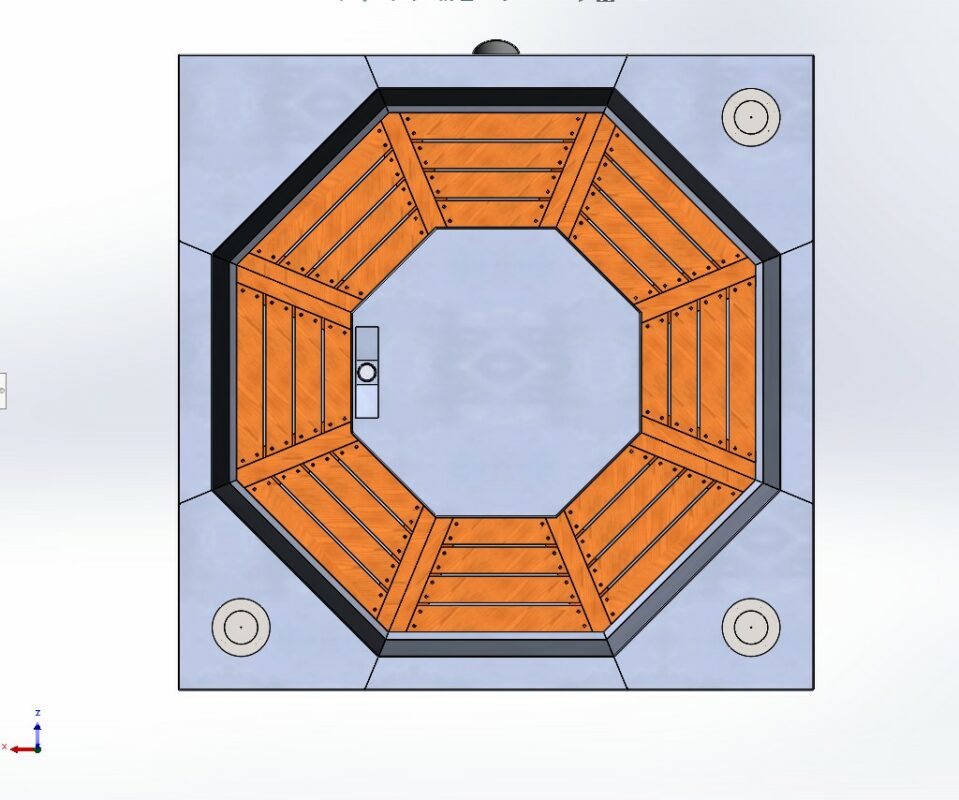

Банный чан в террасу
1
6
422
2
3
100
Сообщить о проблеме
Автор
Dr_Serg
Дата
22.05.2025
Язык
Русский
Состав
Сборка с многотельными деталями из листового металла.
Софт
SolidWorks 22
Как открыть?
Отзывов пока нет

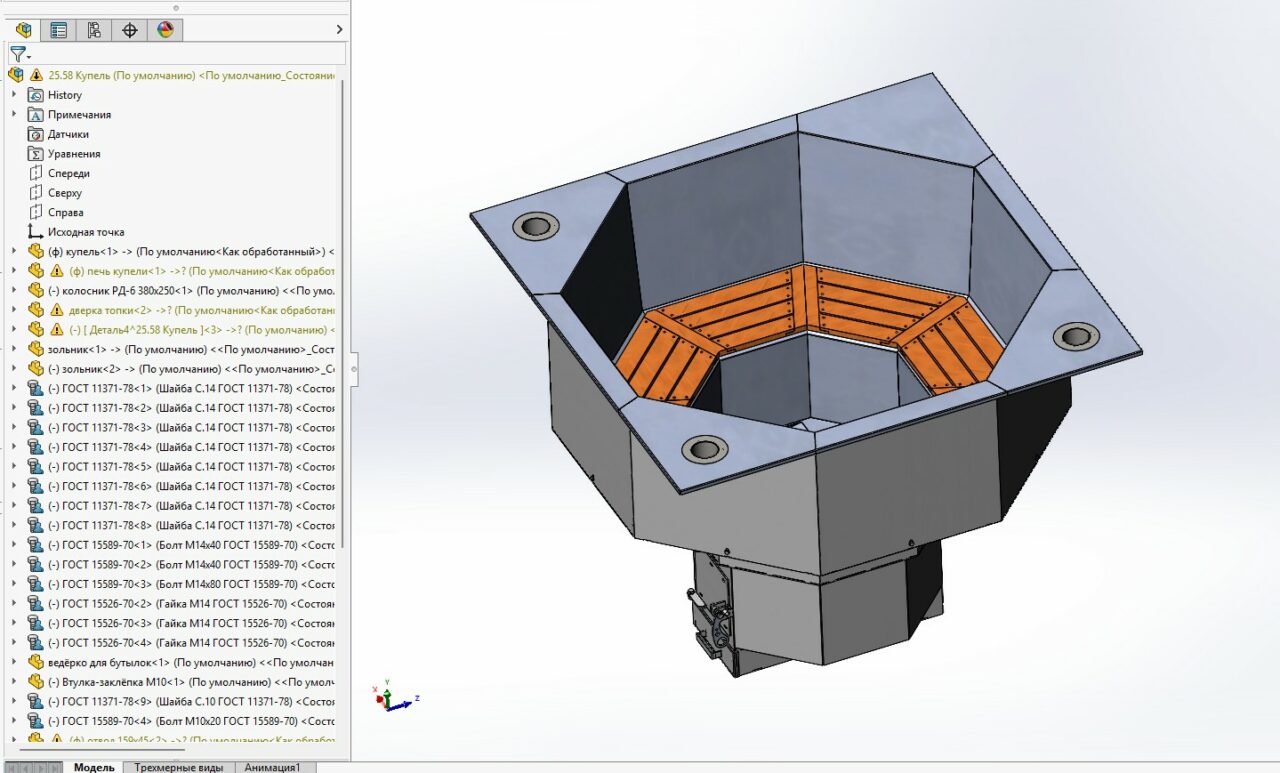

Содержимое архива
-
25.58 Купель (без крышки).STEP
-
25.58 Купель.SLDASM
-
ведёрко для бутылок.SLDPRT
-
Втулка-заклёпка М10.SLDPRT
-
ГОСТ 11371-78.SLDPRT
-
ГОСТ 15526-70.SLDPRT
-
ГОСТ 15589-70.SLDPRT
-
дверка топки.SLDPRT
-
зольник.SLDPRT
-
колосник РД-6 380х250.SLDPRT
-
крышка 1.SLDPRT
-
крышка 2.SLDPRT
-
купель.SLDPRT
-
настил2.SLDPRT
-
отвод 159х45.SLDPRT
-
печь купели.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
От уровня террасы до низа печки( зольника) 1732 мм

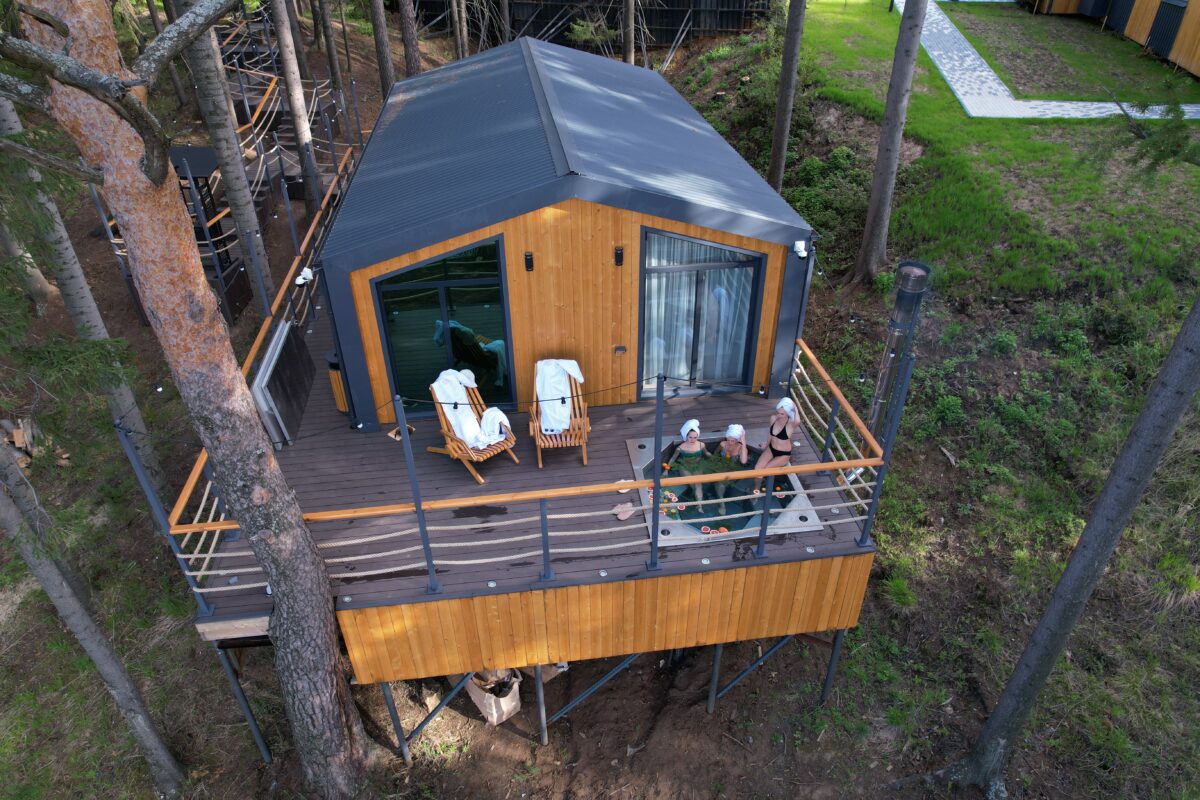

Добрый день, там прикреплены живые фото конкретно этого чана
