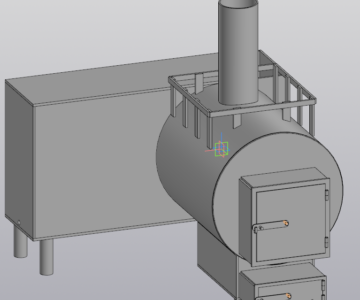

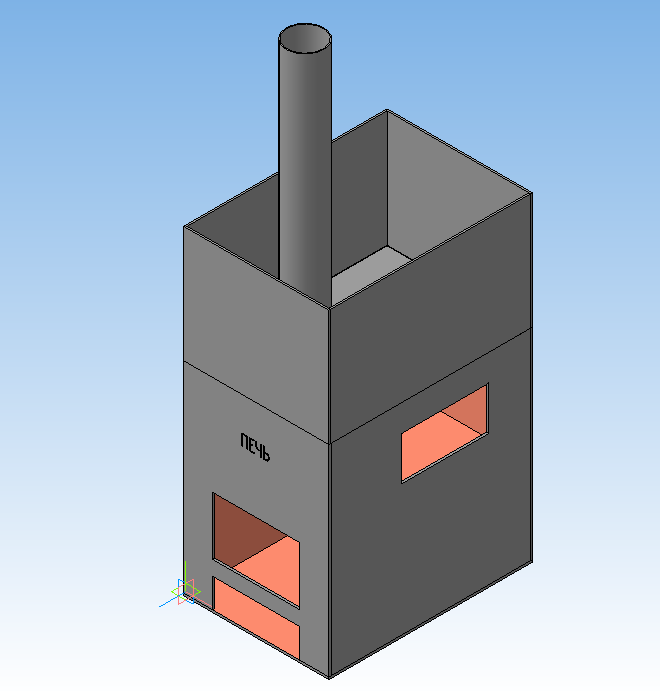

Печь для бани из г/к металла толщиной 8мм, материал -Ст 3. Габаритные размеры: 700х500, h=1100мм, масса-223 кг.
Объем топки около 100 л. Объем бака для воды-105 л. Наружный диаметр трубы -130мм. Мощность печи около 30кВт. при топке березой. Объем парилки: от 18 до 40 м.куб. (парные бывают разные, много факторов, поэтому рассчет надо корректировать под свою парную)
